CT
Под заказ

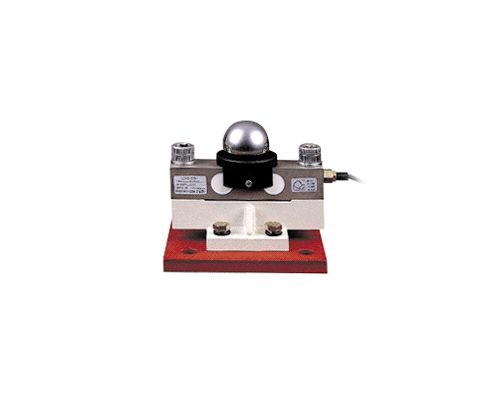

Сдвоенный весовой датчик силы CT

Номинальный диапазон (н.д.) 25 тс
Допустимая перезагрузка (от н.д.) 150 %
Сопротивление изоляции 5000 МОм
Стоимость Цена по запросу
Российское производство Гарантия производителя Доставка по РФ и ЕАЭС

балочного типа

  • диапазон измерений 25 тс;
  • содержит сдвоенный весовой датчик силы балочного типа и оптимально подходит для автомобильных весов при большегрузном взвешивании.

Запросить стоимость датчика можно, отправив запрос через форму в конце страницы.

Технические характеристики

Номинальный диапазон (н.д.) 25 тс
Допустимая перезагрузка (от н.д.) 150 %
Сопротивление изоляции 5000 МОм
Выходное сопротивление 700 ±2 Ом
Входное сопротивление 800 ±30 Ом
Рабочий температурный диапазон −20…+80 °С
Компенсированный температурный диапазон −10 …+70 °С
Температурный дрейф баланса нуля (от н.с./10°С) 0,03 %
Температурный коэффициент для выходного сигнала (от н.д./10°С) 0,02 %
Баланс нуля (от н.с.) ±2 %
Ползучесть (от н.с., 20 мин) 0,025 %
Повторяемость (от н.с.) 0,02 %
Гистерезис (от н.с.) 0,02 %
Нелинейность (от н.с.) 0,03 %
Номинальный выходной сигнал (н.с.) 2 ±0,1 % мВ/В
Рекомендованное питание 10 В (постоянный ток)
Кабель диаметр 7 мм, 4 жилы, 10 м
Класс защиты P 67

Схема подключения

сдвоенных весовых датчиков силы балочного типаCT

Датчики СТ используются в составе цифровых тензодатчиков ZET 7010 Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN (статические измерения) и  ZET 7111 Tensometer-CAN (динамические измерения). Цифровые тензодатчики передают с выхода непосредственно значение измеряемой величины, что избавляет пользователя от необходимости настройки измерительного канала и обработки данных. Питание датчиков СТ в составе измерительной системы осуществляется от модуля ZETSENSOR.

Схема подключения тензодатчика UU

ПОДКЛЮЧЕНИЕ К ТЕНЗОМЕТРИЧЕСКОЙ СТАНЦИИ

сдвоенных весовых датчиков силы балочного типаCT

Тензодатчики подключаются к тензостанции ZET 058 или ZET 017‑T8 напрямую. Схема подключения.

Программное обеспечение ZETLAB для тензостанций позволяет управлять проведением испытаний и измерять различные параметры сигнала. Результаты могут выводиться в численном или графическом виде и сохраняться в файл в табличном виде.

Тензоизмерения проводятся на базе программ Генератор сигналов (управление выходом ЦАП для запитывания датчика),Тензометр (собственно измерение силы по показаниям датчика), Осциллограф (непрерывное отображение показаний тензометра). Дополнительно может проводиться обработка сигналов (фильтрация, математические и арифметические операции и др.), отображение в 2-х и 3-х мерном виде, построение параметрических зависимостей и т.д.

ИСПОЛЬЗОВАНИЕ В СОСТАВЕ ЦИФРОВЫХ ТЕНЗОДАТЧИКОВ

сдвоенных весовых датчиков силы балочного типаCT

При распределённой схеме измерений особенно удобно использовать одноканальные измерительные модули, которые устанавливаются непосредственно в месте измерений и передают готовые данные в цифровом виде:

  • ZET 7010 — для статических измерений, передача данных по интерфейсу RS-485
  • ZET 7110 — для статических измерений, передача данных по интерфейсу CAN
  • ZET 7111 — для динамических измерений, передача данных по интерфейсу CAN

Тензодатчик + измерительный модуль = цифровой датчик.

Схема подключения тензодатчика UU

Цифровые датчики могут подключаться к ПК по различным интерфейсам (USB, Ethernet, Wi-Fi, GSM, радиоканал) или передавать данные в сторонние системы по протоколу Modbus.

Варианты подключения цифровых датчиков к КП:
