Kromochnyiy datchik silyi PL8
Под заказ Артикул: PL8

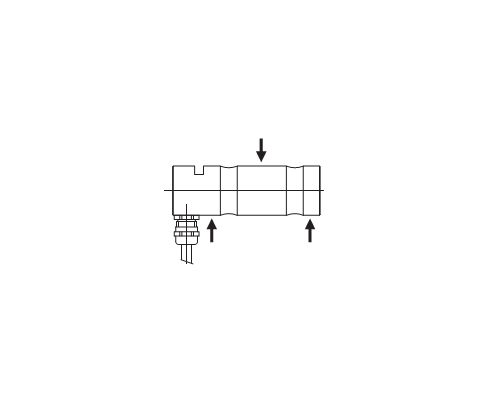

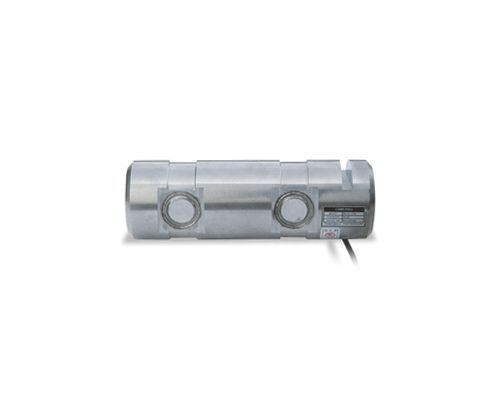

Сдвоенный кромочный датчик силы PL8

Номинальный диапазон (н.д.) 2, 5, 10, 20 40 тс
Номинальный выходной сигнал (н.с.) 1,2…1,5 мВ/В
Нелинейность (от н.с.) 0,2 %
  • сдвоенный кромочный тензодатчик;
  • диапазон измерений от 2 до 40 тс;
  • малый размер, простая установка;
  • конструкция из нержавеющей стали.
Стоимость Цена по запросу
Российское производство Гарантия производителя Доставка по РФ и ЕАЭС

Запросить стоимость датчика можно, отправив запрос через форму в конце страницы.

Технические характеристики

Номинальный диапазон (н.д.) 2, 5, 10, 20 40 тс
Номинальный выходной сигнал (н.с.) 1,2…1,5 мВ/В
Нелинейность (от н.с.) 0,2 %
Гистерезис (от н.с.) 0,2 %
Повторяемость (от н.с.) 0,2 %
Баланс нуля (от н.с.) ±0,2 %
Температурный коэффициент для выходного сигнала (от н.д./10°С) 0,5 %
Температурный дрейф баланса нуля (от н.с./10°С 0,5 %
Компенсированный температурный диапазон 0 …+50 °С
Рабочий температурный диапазон − 10…+60 °С
Входное сопротивление 350 ±40 Ом
Выходное сопротивление 350 ±40 Ом
Сопротивление изоляции >1000 МОм
Допустимая перезагрузка (от н.д.) 150 %
Рекомендованное питание 5 В
Кабель диаметр 7 мм, 4 жилы, 2 м

Схема подключения

сдвоенных кромочных датчиков силы PL8

Датчики PL8 используются в составе цифровых тензодатчиков ZET 7010 Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN (статические измерения) и  ZET 7111 Tensometer-CAN (динамические измерения). Цифровые тензодатчики передают с выхода непосредственно значение измеряемой величины, что избавляет пользователя от необходимости настройки измерительного канала и обработки данных. Питание датчиков PL8 в составе измерительной системы осуществляется от модуля ZETSENSOR.

Схема подключения тензодатчика UU

ПОДКЛЮЧЕНИЕ К ТЕНЗОМЕТРИЧЕСКОЙ СТАНЦИИ

сдвоенных кромочных датчиков силы PL8

Тензодатчики подключаются к тензостанции ZET 058 или ZET 017‑T8 напрямую. Схема подключения.

Программное обеспечение ZETLAB для тензостанций позволяет управлять проведением испытаний и измерять различные параметры сигнала. Результаты могут выводиться в численном или графическом виде и сохраняться в файл в табличном виде.

Тензоизмерения проводятся на базе программ Генератор сигналов (управление выходом ЦАП для запитывания датчика),Тензометр (собственно измерение силы по показаниям датчика), Осциллограф (непрерывное отображение показаний тензометра). Дополнительно может проводиться обработка сигналов (фильтрация, математические и арифметические операции и др.), отображение в 2-х и 3-х мерном виде, построение параметрических зависимостей и т.д.

ИСПОЛЬЗОВАНИЕ В СОСТАВЕ ЦИФРОВЫХ ТЕНЗОДАТЧИКОВ

сдвоенных кромочных датчиков силы PL8

При распределённой схеме измерений особенно удобно использовать одноканальные измерительные модули, которые устанавливаются непосредственно в месте измерений и передают готовые данные в цифровом виде:

  • ZET 7010 — для статических измерений, передача данных по интерфейсу RS-485
  • ZET 7110 — для статических измерений, передача данных по интерфейсу CAN
  • ZET 7111 — для динамических измерений, передача данных по интерфейсу CAN

Тензодатчик + измерительный модуль = цифровой датчик.

Схема подключения тензодатчика UU

Цифровые датчики могут подключаться к ПК по различным интерфейсам (USB, Ethernet, Wi-Fi, GSM, радиоканал) или передавать данные в сторонние системы по протоколу Modbus.

Варианты подключения цифровых датчиков к КП:

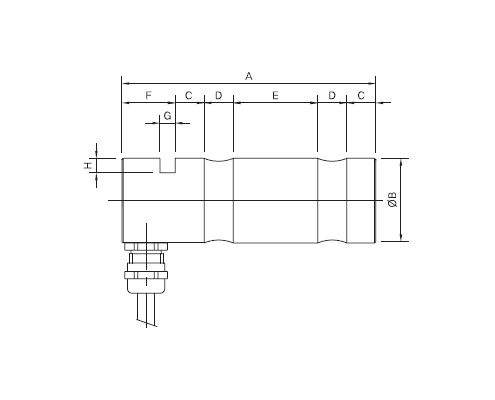

Таблица размеров, мм

сдвоенных кромочных датчиков силы PL8

Характеристики

ТИП ДИАПАЗОН A ∅B C D E F G H
PL8-T2 2 тс 105 35 12 12 35 20 6,3 6
PL8-T5 5 тс 105 35 12 12 35 20 6,3 6
PL8-T10 10 тс 152 50 18 18 48 30 10,5 5
PL8-T20 20 тс 190 65 20 25 65 32 10,5 10
PL8-T40 40 тс 256 85 28 35 89 36 12,5 14,5

Дополнительная комплектация
