Входные

• вход — значение для расчета результата;

• сброс — входной контакт, при изменении на котором логического уровня, сбрасывается в 0 значение, поступающее на вход компонента.

Выходные

• выход — формируется результат интегрирования, являющий собой сумму всех предыдущих значений и текущего.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства:

• не имеет.

При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.

Входные

• значение — значение для расчета результата (любое число).

Общие свойства (окружение)

• Приведены по данной ссылке.

Проект в SCADA ZETView

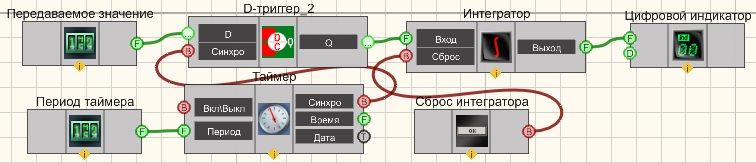

В этой схеме компонент Интегратор постоянно суммирует входное значение, которое задается Селектором. Таймер подает синхроимпульсы на вход D-триггера, чтобы обеспечить периодичность поступления численных значений в Интегратор. Селектор таймера позволяет задать периодичность этих синхроимпульсов. Кнопка Сброс позволяет вернуть выходное значение Интегратора к начальному значению. Цифровой индикатор служит для графического представления информации. Данный компонент используется для создания различных проектов, в том числе таких как rs 485 usb.

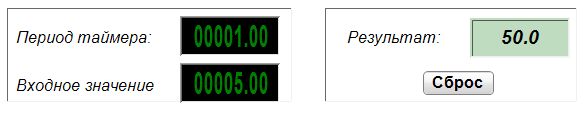

Результат работы проекта
