Определение вибрационного шума на столе вибростенда осуществляется при помощи программы «Вольтметр переменного тока» (рисунок 1) при включенной установке, но при отсутствии сигнала возбуждения.
Рисунок 1
Рисунок 2
Многолетний опыт проведения вибрационных испытаний показывает, что шум виброустановки может колебаться в пределах от 0,05 до 0,5 g. Данный параметр зависит не только от качества изготовления вибростенда, его конструктивных особенностей и принципов изготовления, но и от качества заземления всех компонентов вибрационной и измерительной аппаратуры.

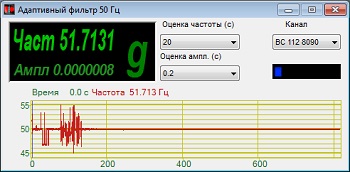

Очень часто на качество измерения вибрационного шума, да и не только шума, но и виброускорения в целом, влияет сетевая 50-герцовая помеха. Для «отстройки» от этой помехи и исключения ее влияния используется программа «Адаптивный фильтр 50 Гц» (рисунок 2), которая реализует режекторный фильтр 50 герц. Программа создает дополнительный виртуальный канал, в котором удаляется помеха 50 Гц и все ее гармоники.
Определение вибрационного шума на столе вибростенда осуществляется при помощи программы «Вольтметр переменного тока» (рисунок 1) при включенной установке, но при отсутствии сигнала возбуждения.
