Диапазон значений
Компонент SCADA системы "диапазон значений" предназначен для получения мгновенных значений сигнала канала в заданном диапазоне времени.
Диапазон значений — компонент. Компонент предназначен для получения мгновенных значений сигнала канала в заданном диапазоне времени.
Внешний вид компонента
Параметры:
Входные
- Канал — канал, в котором требуется получить массив мгновенных значений;
- Время(с) — предназначен для получения значения времени сервера. Данное значение является последней точкой диапазона передаваемых значений (t сервера на рисунке ниже). Компонент срабатывает при получении значения данным контактом;
- Диапазон(с) — значение интервала времени, в течении которого будет будут сниматься значения.
Выходные
- Канал Y — на выходе получаем диапазон значений;
- Канал X — размерность массива.
Настраиваемые свойства:
Общие свойства (окружение)
Частные свойства (в скобках значение, установленное по умолчанию):
- Interval (1) — установка значения временного интервала, c;
- freqrange (50000) — установка диапазона частот, Гц.
Программирование
При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.
Параметры:
Входные
- Канал — измерительный канал, в котором требуется получить массив мгновенных значений (от 0 до (количество каналов — 1));
- Время(с) — значение времени сервера. Данное значение является последней точкой диапазона передаваемых значений (t сервера на рисунке выше). Компонент срабатывает при получении значения данным контактом;
- Диапазон(с) — значение интервала времени, в течении которого будет будут сниматься значения.
Настраиваемые свойства:
Общие свойства (окружение)
Частные свойства (в скобках значение, установленное по умолчанию):
- FLOAT Interval — установка и чтение временного интервала, с (число).
- BSTR FreqRange — установка и чтение диапазона частот, Гц (от 0.01 до половины частоты дискретизации канала мгновенных значений).
Пример
Проект в SCADA ZETView

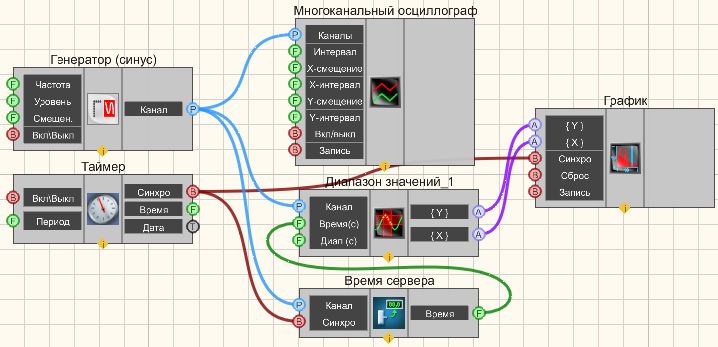

В этой схеме компонент Диапазон значений предназначен для получения мгновенных значений сигнала канала в заданном диапазоне времени. Таймер служит для подачи синхронизирующих импульсов на Время сервера и График. Это нужно, чтобы График и Диапазон значений работали в едином временном пространстве. Синусоидальный сигнал нужен для создания пробного сигнала, а Многоканальный осциллограф - для его текущего графического отображения. Данный компонент используется для создания различных проектов, в том числе таких как порядковый анализ.

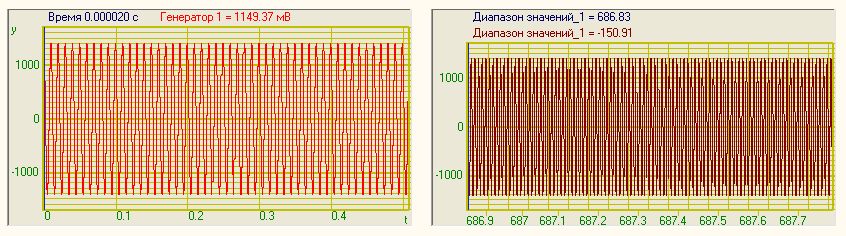

Результат работы проекта
