Мгновенное значение
Компонент SCADA системы "мгновенное значение" предназначен для считывания мгновенного значения сигнала в канале в указанный момент времени
Мгновенное значение — компонент. Предназначен для считывания мгновенного значения сигнала в канале в указанный момент времени.
Внешний вид компонента
Параметры:
Входные
- Канал — измерительный канал, в котором будут определяться мгновенные значения;
- Время — значения моментов времени, мгновенное значение в которых требуется определить.
Выходные
- Число(Yn) — получение мгновенного значения сигнала канала в требуемый момент времени.
Настраиваемые свойства:
Общие свойства (окружение)
Частные свойства (в скобках значение, установленное по умолчанию):
- TimeWait (0.2) — допустимое время рассинхронизации, сек. Если время по каналу отстаёт от запрошенного времени (что может быть у виртуальных каналов), то тогда компонент будет ждать некоторое время..
Программирование
При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.
Параметры:
Входные
- Канал — измерительный канал, в котором будут определяться мгновенные значения (от 0 до (количество каналов — 1));
- Время — значения моментов времени, мгновенное значение в которых требуется определить (любое число).
Настраиваемые свойства:
Общие свойства (окружение)
Частные свойства (в скобках значение, установленное по умолчанию):
- FLOAT TimeWait — установка и чтение допустимого время рассинхронизации, сек (от 0 до 10).
Пример

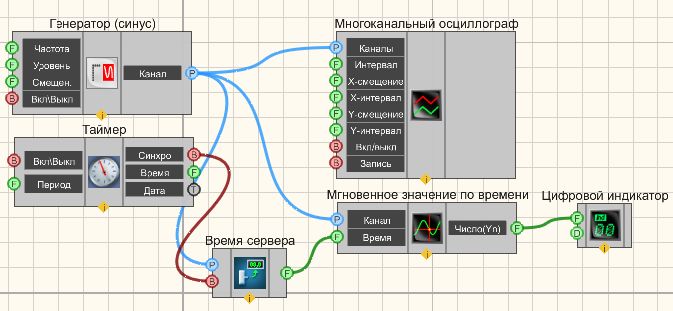

Проект в SCADA ZETView
В этой схеме компонент Синусоидальный сигнал выдает синусоидальный сигнал. Многоканальный осциллограф нужен для графического представления сигнала. Компонент Таймер генерирует каждые 0,3 секунды синхроимпульсы, которые поступают на вход Время сервера. Цифровой индикатор нужен для отображения численной информации. На вход Мгновенное значение по времени поступает информация канала и время с Время сервера (с периодичностью один раз в 0,3 секунды, при этом каждый раз в данный момент времени Мгновенное значение по времени отсылает численное значение сигнала).Данный компонент используется для создания различных проектов, в том числе таких как методика аттестации климатических камер.

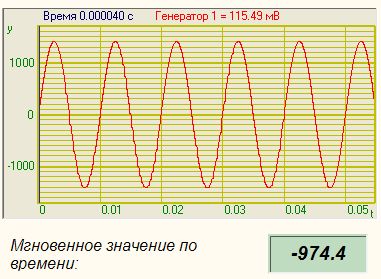

Результат работы проекта
