Измерение амплитудно-частотных характеристик (далее - АЧХ) занимает важное место среди радиотехнических и радиоэлектронных измерений, поскольку является необходимой характеристикой про определении показателей качества обработки и обнаружения полезных сигналов на фоне как естественных, так и искусственных помех.
Учитывая этот факт, специалисты в данной области на протяжении многих лет отрабатывают различные методики измерения АЧХ, постоянно совершенствуя их и упрощая функционал.
Программное обеспечение ZETLAB позволяет снимать АЧХ различными методами, однако, мы не стоим на месте и каждый раз стараемся добавить новые возможности для более точного и быстрого получения характеристик.
Рассмотрим два способа получения АЧХ: при помощи программы Узкополосный спектр и при помощи программы Взаимный узкополосный спектр, с функцией Пиковый детектор.

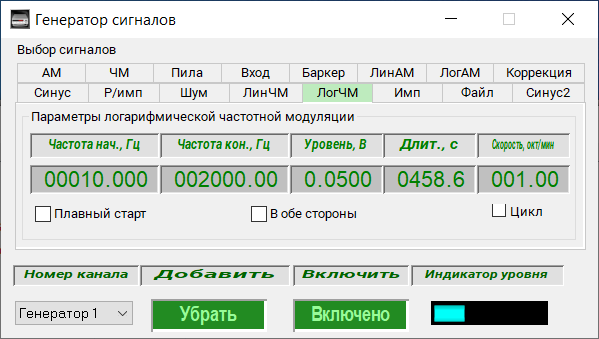

В качестве задающего сигнала будет использоваться Генератор сигналов - сканирующий синус в диапазоне частот от 10 Гц до 2000 Гц, для более наглядной демонстрации результатов измерения.
Необходимо произвести настройки программ.
В программе Узкополосный спектр установим частотный диапазон, выберем время усреднения и выберем измерительные каналы. Также, для наглядности во вкладке Дополнительные графики установим флаг напротив уровня Максимальный.
После установки необходимых настроек активировать кнопку Применить – откроется рабочее диалоговое окно программы Узкополосный Спектр.

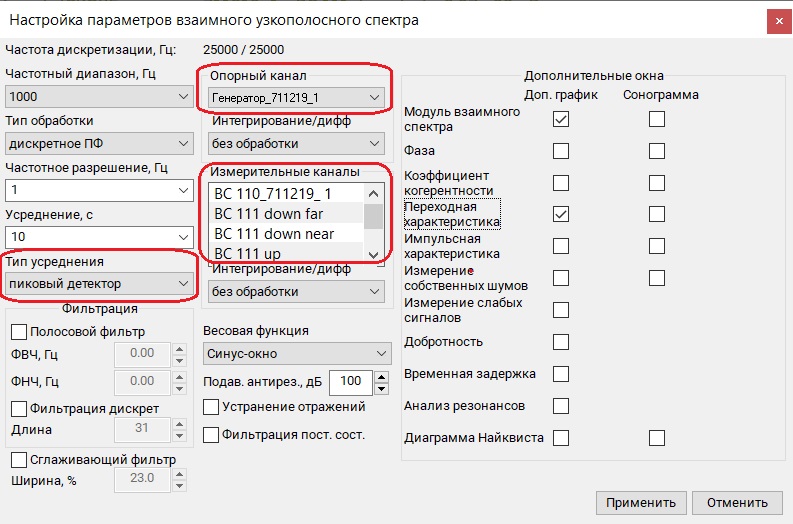

В ппрограмме «Взаимный узкополосный анализ», в окне настройки программы установить:
- требуемый частотный диапазон;
- тип усреднения - пиковый детектор;
- выбрать опорный канал;
- задать измерительные каналы;
- установить флаг напротив значения Переходная характеристика в поде Дополнительные графики.

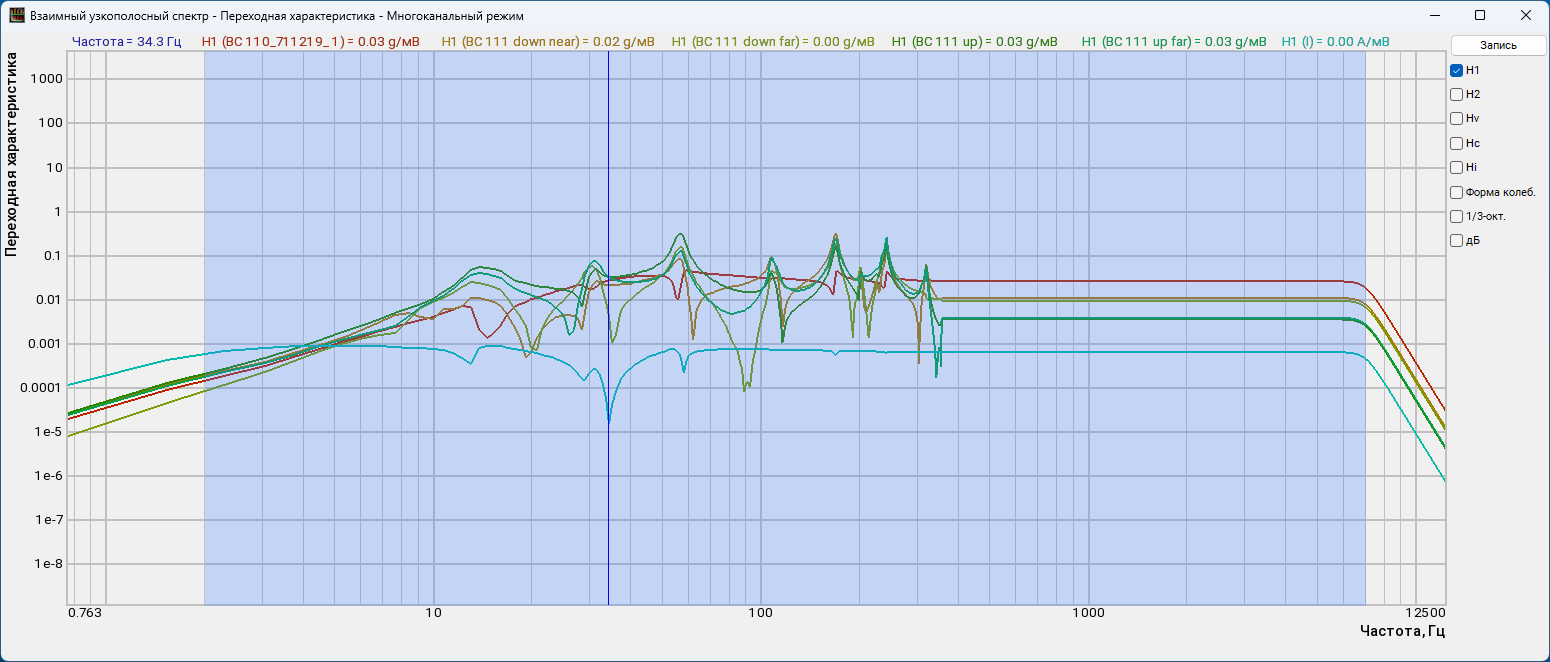

После установки необходимых настроек активировать кнопку Применить – откроется два рабочих диалоговых окна: программы «Взаимный узкополосный спектр» и «Переходная характеристика».

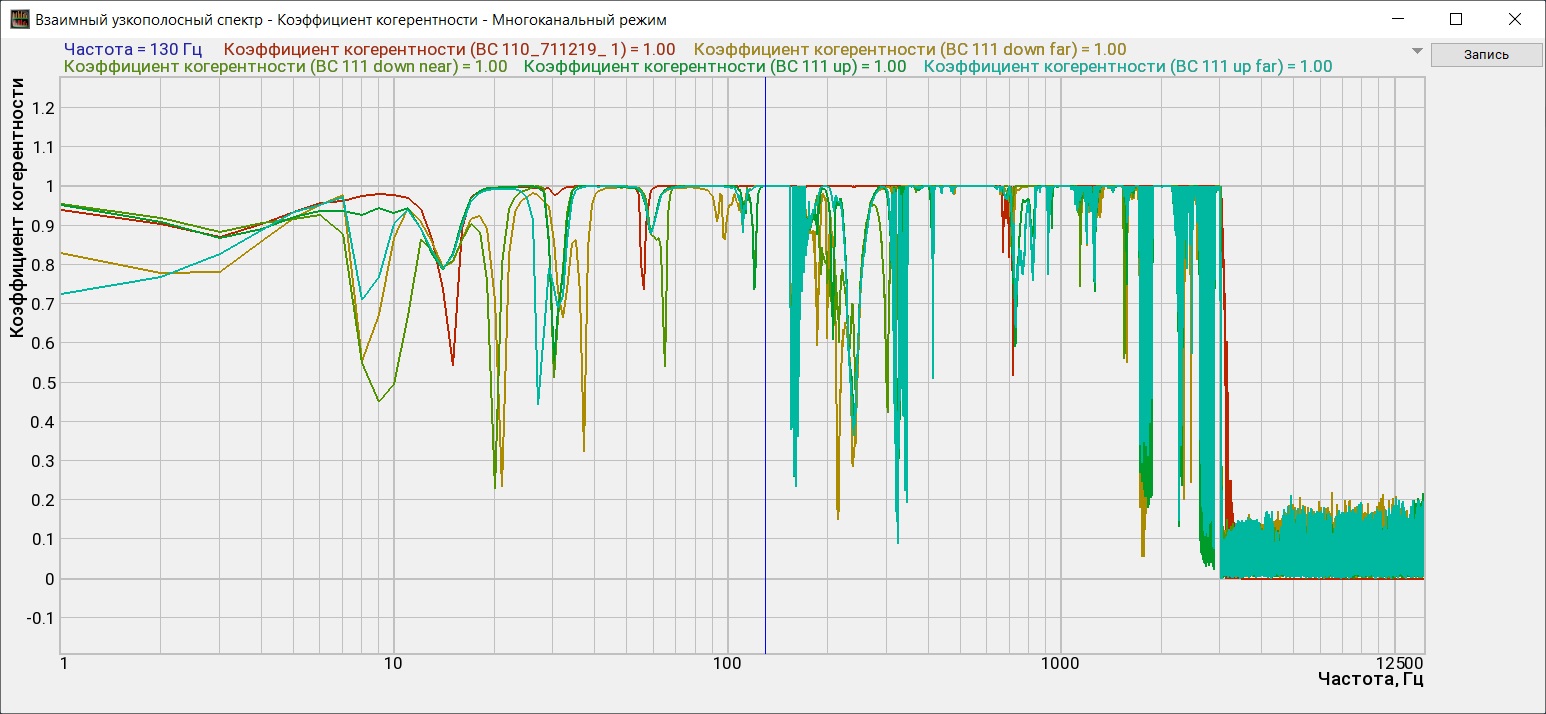

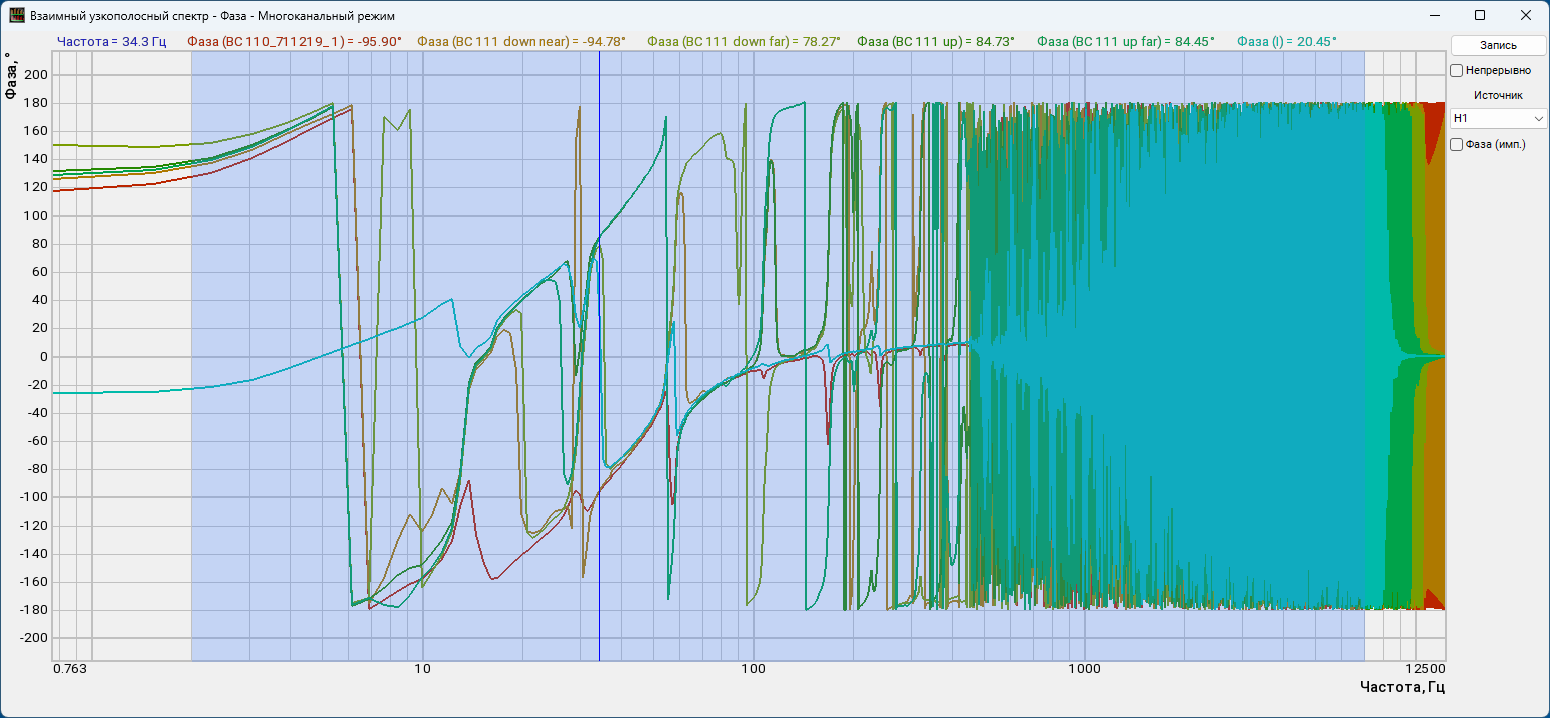

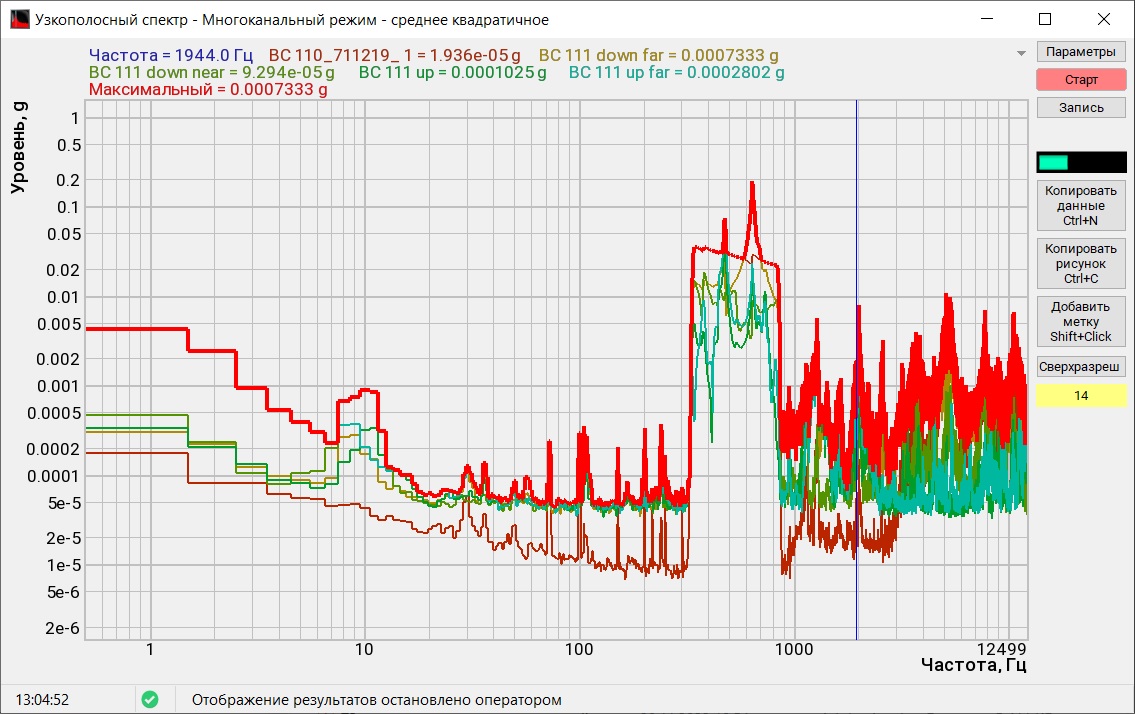

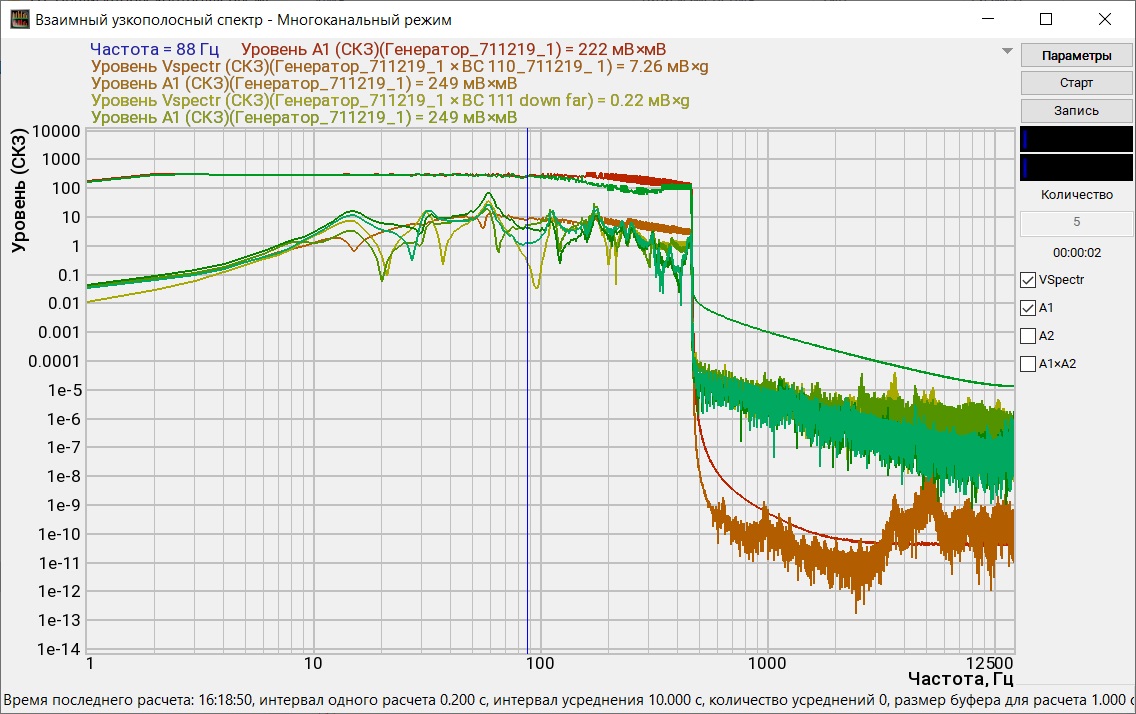

Ниже приведены спектры сигналов, полученных в программах «Узкополосный спектр» (слева) и «Взаимный узкополосный спектр» (справа).
