Инструкция по получению данных с международных сейсмостанций

Первоначально для измерения колебаний использовались механические барабанные сейсмографы, которые записывали колебания земной поверхности на длинные бумажные ленты.

С развитием микроэлектроники появились высокочувствительные сейсмографы с иными типами чувствительных элементов: пьезокерамические, магнитно-катушечные, молекулярно-электронные и прочие. С началом ядерной гонки вооружений сейсмографы стали использоваться для детектирования ядерных испытаний. Для улучшения чувствительности отдельные сейсмографы стали объединять в сейсмические группы. С появлением компьютерных сетей сейсмографы стали объединять в сейсмографические сети.

В настоящее время в мире работает более 10 тыс сейсмологических станций, которые непрерывно измеряют колебания земной поверхности. Многие из этих сейсмостанций объединены в сейсмографические сети по региональному, по национальному признаку или по иным признакам. Информация от сейсмографических сетей передаётся в национальные сейсмологические службы (в России — Служба срочных донесений (ССД)

ФИЦ ЕГС РАН — Информация о землетрясениях (gsras.ru) в США — Геологическая служба США (USGS)

USGS.gov | Science for a changing world в Японии — Японское метеорологическое агентство (JMA)

Полный список сейсмологических станций можно найти в реестре.

International Registry of Seismograph Stations (isc.ac.uk)

Наиболее актуальную информацию о землетрясениях можно получить с помощью фидов с информацией в реальной времени. Или с помощью специального ПО.

Real-time Notifications, Feeds, and Web Services (usgs.gov)

SAGE: SeedLink (iris.edu)

Глобальная сейсмографическая сеть (GSN) — это сеть современных сейсмологических и геофизических датчиков, которая служит для определения эпицентров землетрясений по всему земному шару. GSN Stations (usgs.gov)

Её сигналы доступным всем в учебных и научных целях. Для упрощения доступа к ним запущены специальные веб-сервисы и разработаны библиотеки для компьютерных программ.

https://www.usgs.gov/programs/earthquake-hazards/software

SAGE: DMC Web Services (iris.edu)

Для хранения сейсмологических данных разработано большое число форматов файлов. Мы в ПО ZETLAB используем формат miniSEED для записи сейсмических сигналов в сейсмографических датичках и преобразуем их в непрерывные данные для работы с остальным ПО.

https://ds.iris.edu/ds/nodes/dmc/data/formats/miniseed/

Международная сейсмологическая служба предоставляет различные инструменты для получения данных. В настоящей инструкции мы рассмотрим получение данных через веб-интерфейс.

Веб-сервис службы SAGE

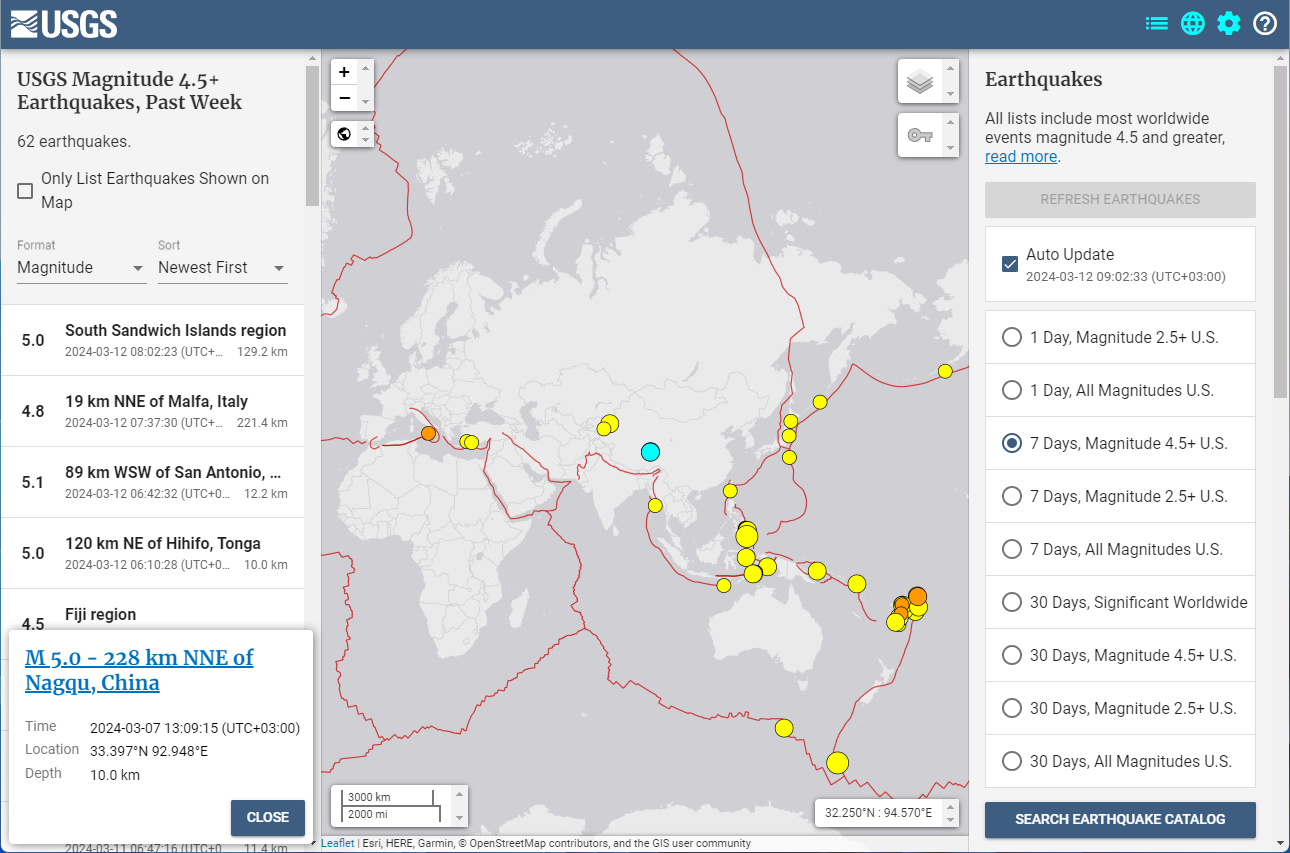

В подавляющем большинстве случаев нам будет интересны сигналы произошедших землетрясений. Посмотреть произошедшие на Земле землетрясения можно на сайте:

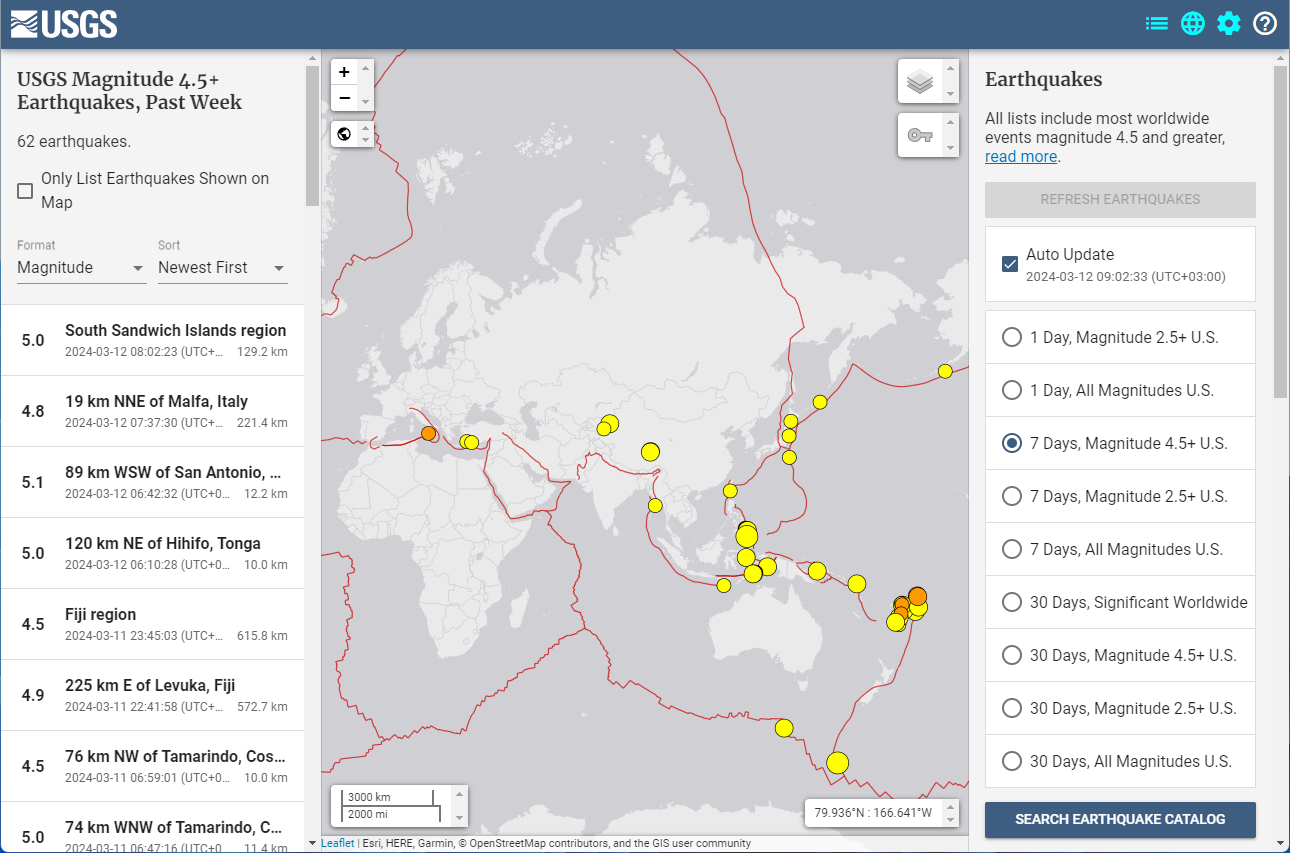

Землетрясения на карте мира — Геологическая служба США (USGS)

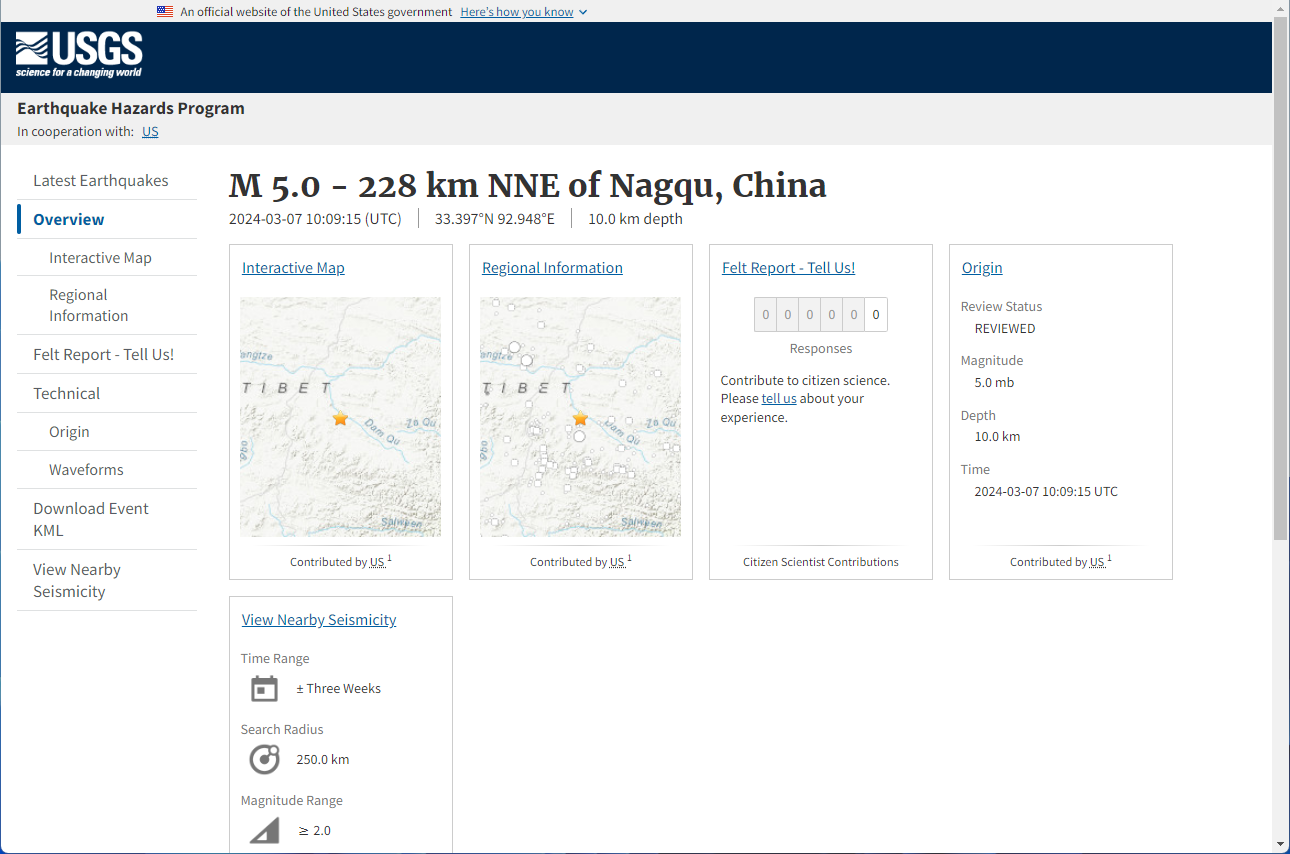

После выбора на карте интересующего нас землетрясения появится ссылка, при клике на которой откроется страница с подробной информацией о землетрясении (пример — землетрясение на границе Китая):

Землетрясение 2024-03-07 10:06:30 (UTC) — Нагку, Китай

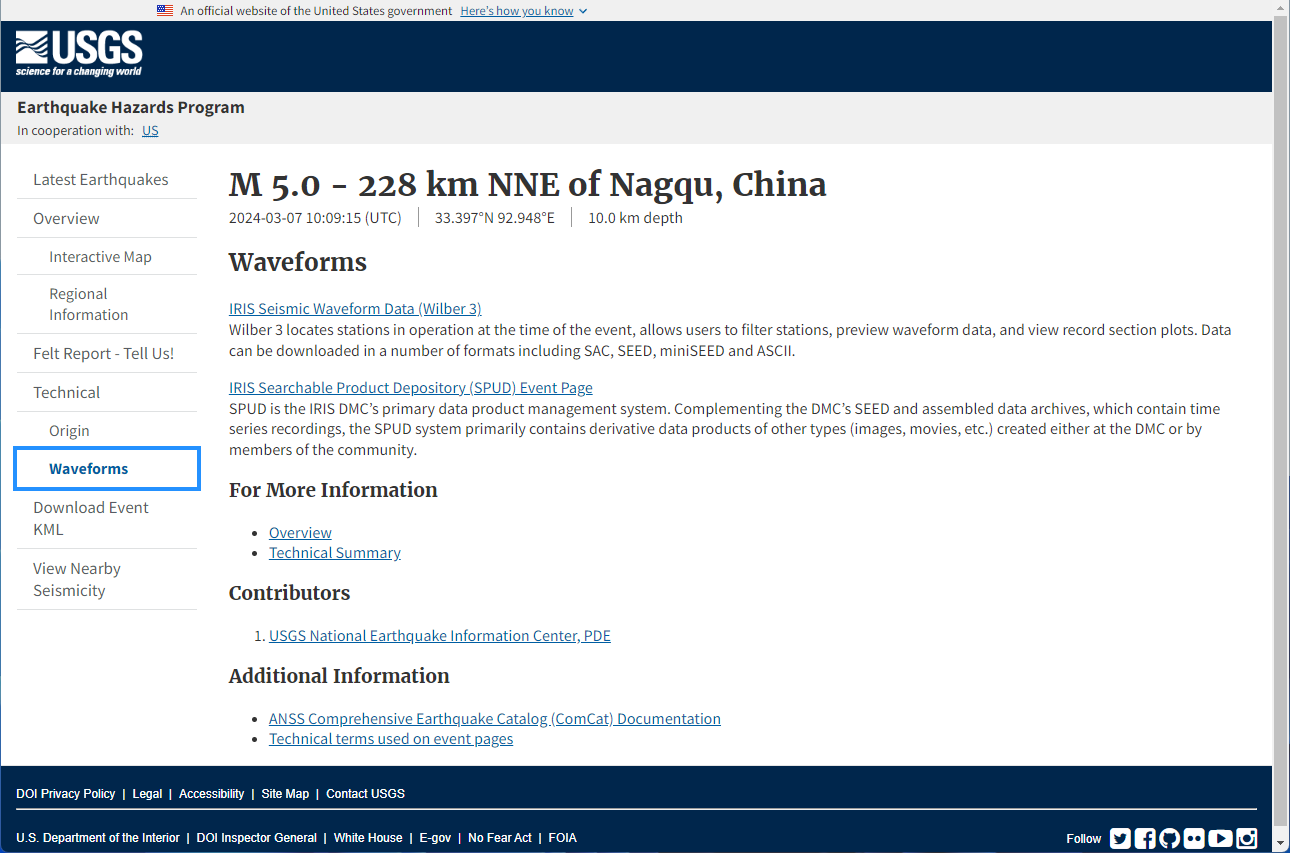

На странице с подробной информацией нам нужен раздел “Technical” — “Waveforms”. В открывшемся разделе нам нужно кликнуть по первой ссылке “IRIS Seismic Waveform Data (Wilber 3)”:

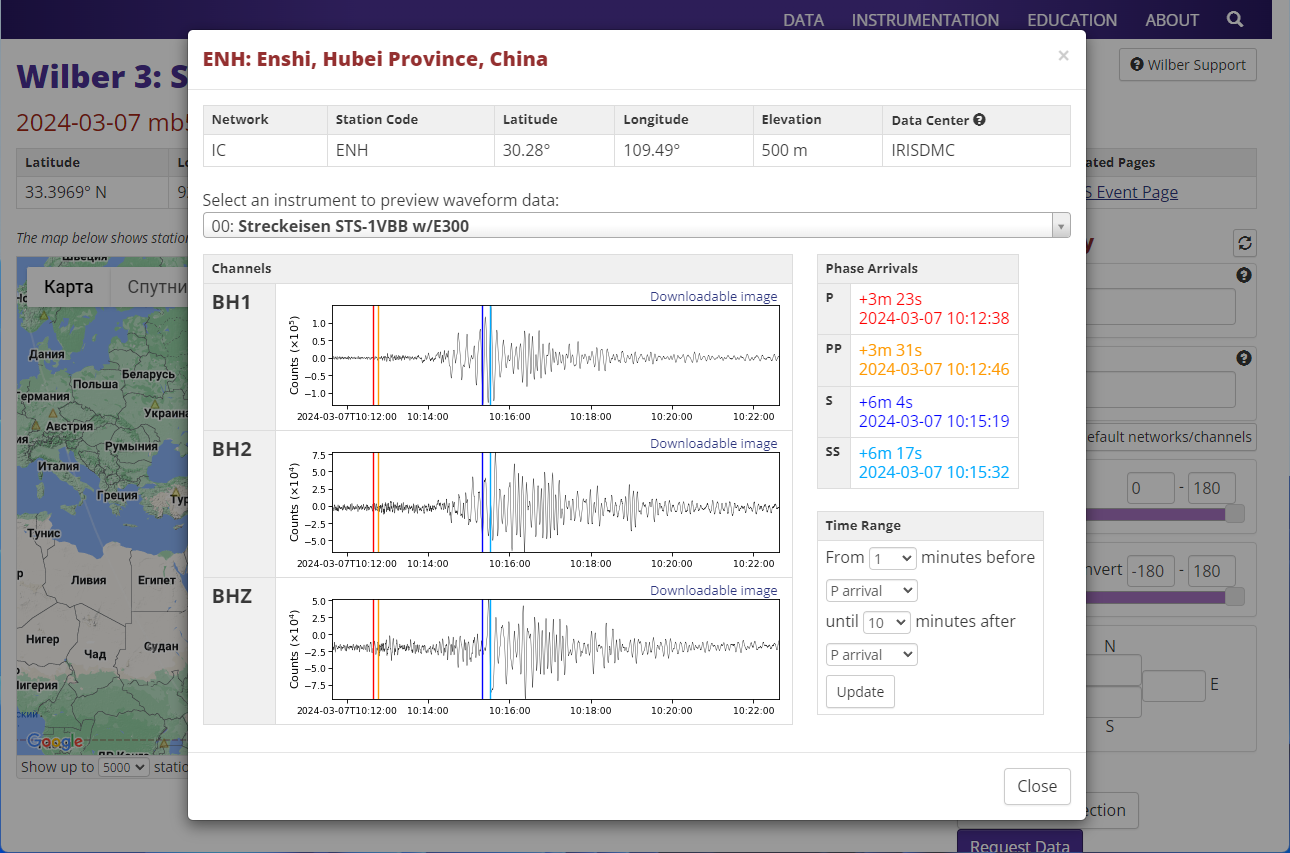

Сейсмологическая станция ENH: Энши, Провинция Хубей, Китай

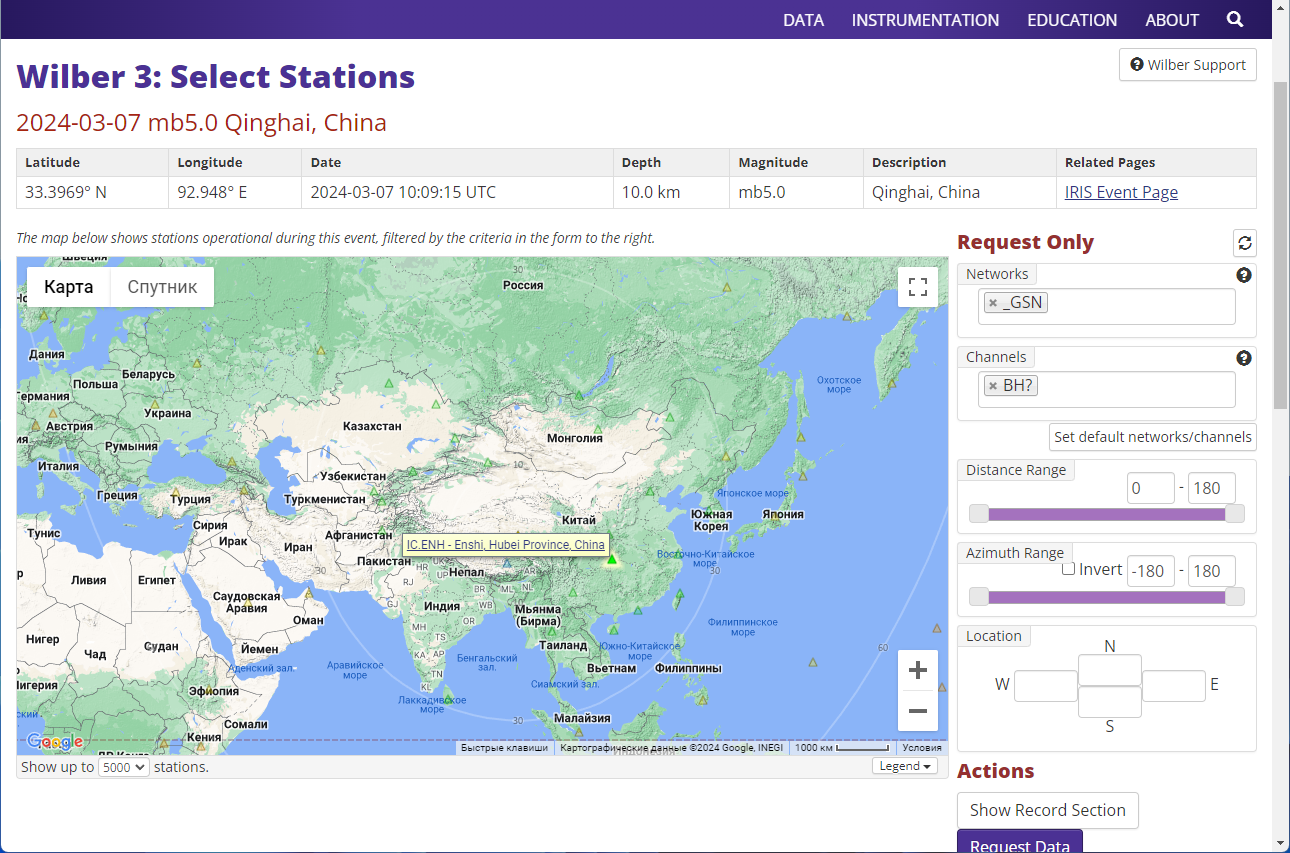

На открывшейся карте мира будет указан эпицентр землетрясения и сейсмостанции. Причём сейсмостанции в таблице снизу будут упорядочены в порядке увеличения дистанции до эпицентра. Эта карта и таблица будут нам полезны в выборе сейсмометрических сетей, сейсмостанций и каналов сейсмических датчиков. Также с помощью карты можно уточнить время начала события на каждой сейсмостанции. По умолчанию на карте отображаются станции, входящие в сеть “GSN” и имеющие каналы “BH”, но всегда можно добавить требуемую сеть вручную и указать другой шаблон для выбора каналов.

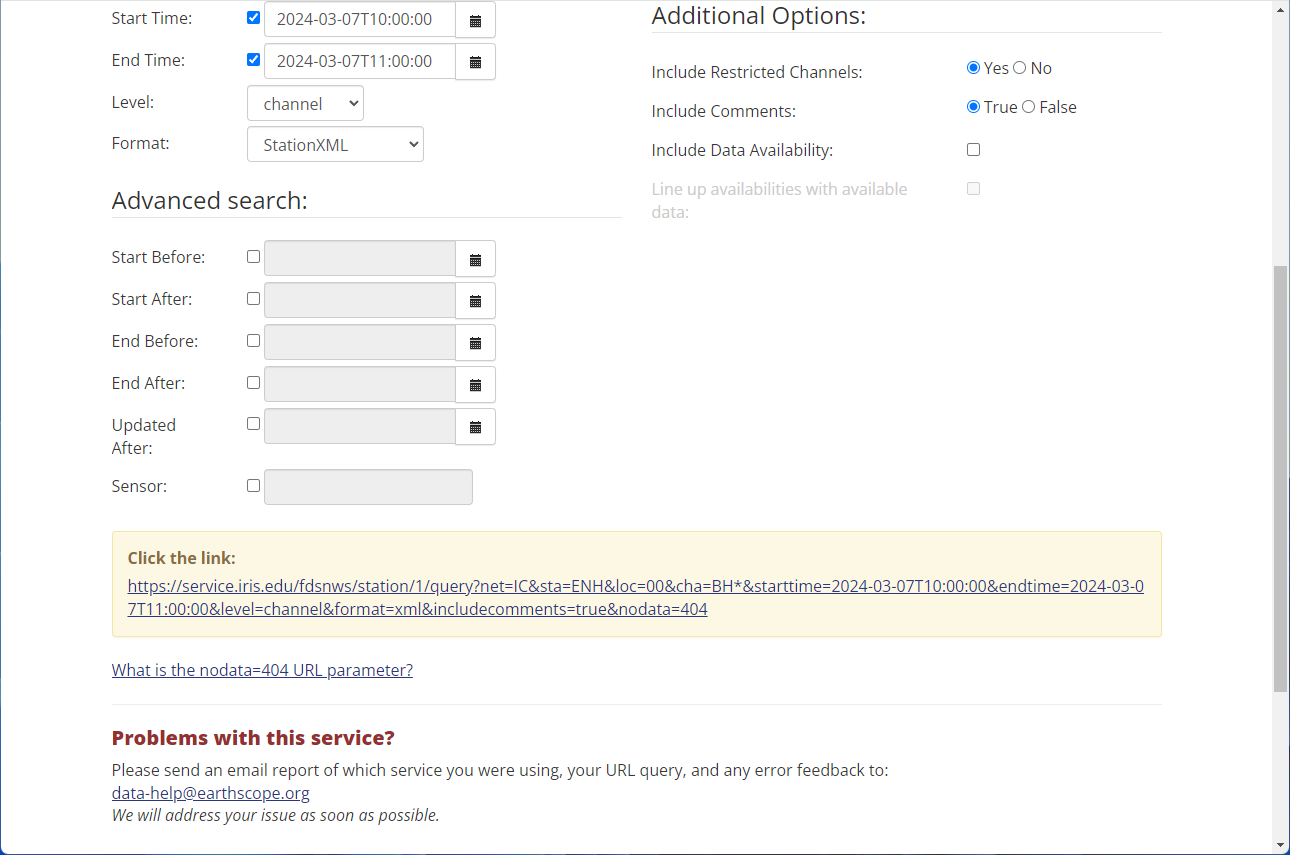

Для получения данных о сейсмологической станции необходимо сделать запрос на странице (уровень “channel”, формат “StationXML”):

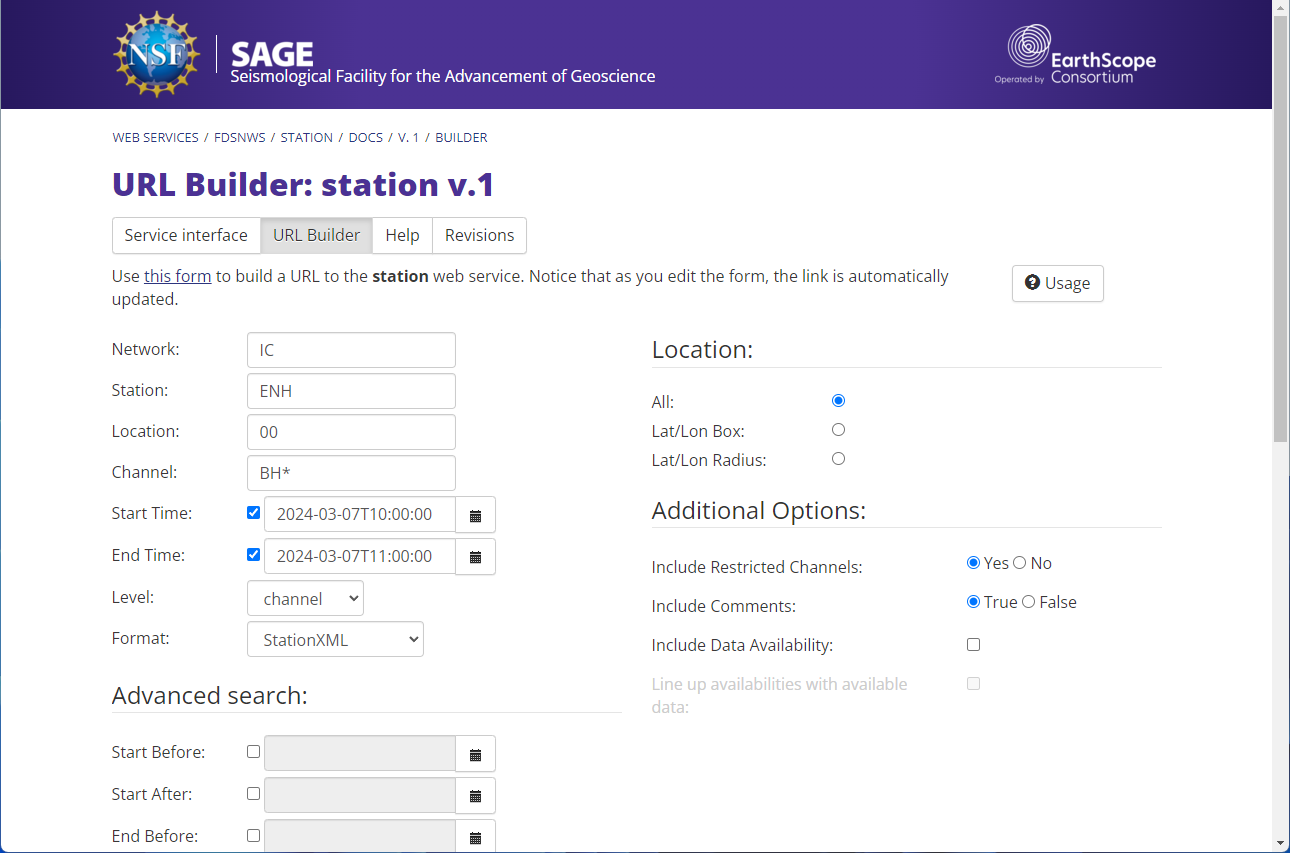

Веб-сервис формирования запроса параметров сейсмостанции SAGE

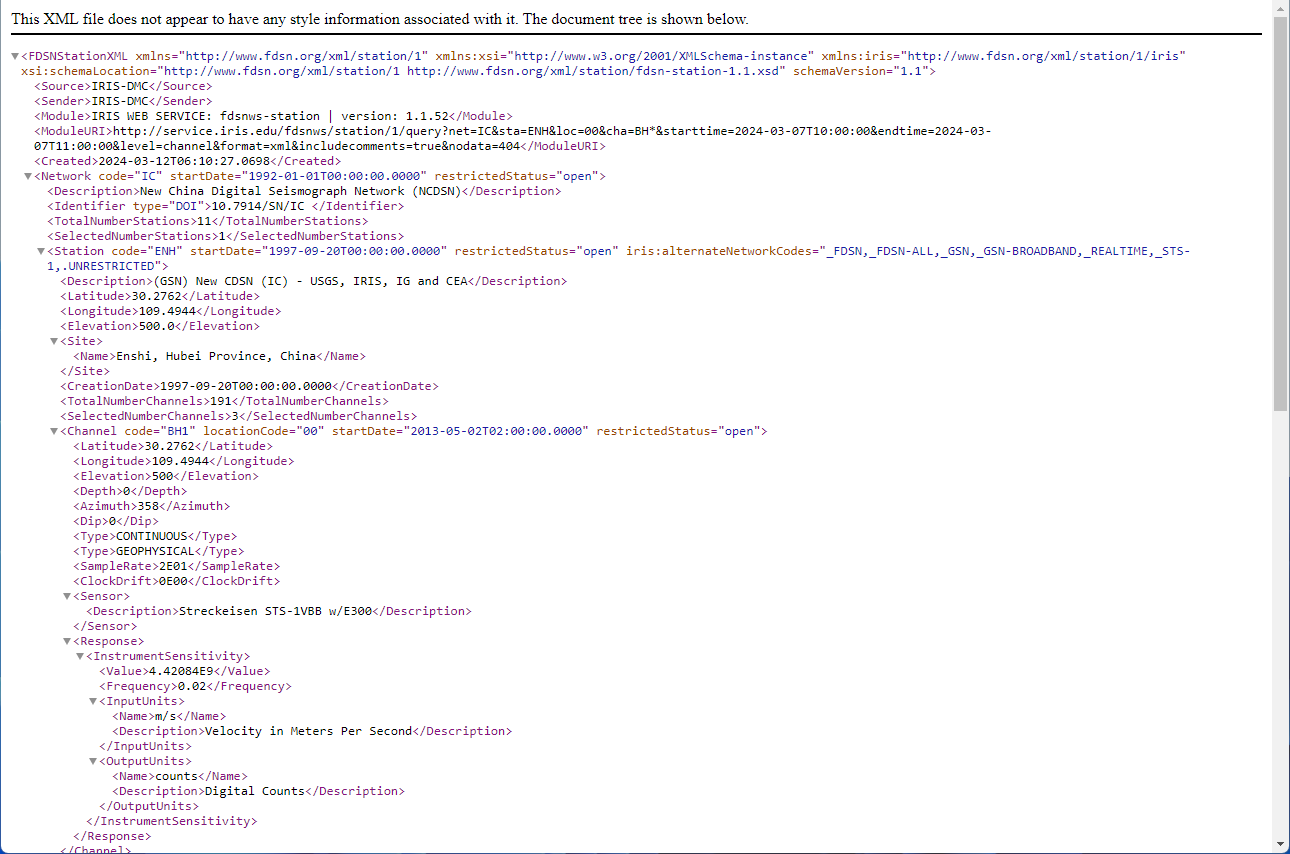

Обратите внимание на шаблоны, которые указаны в полях для ввода данных серым цветом. Дату и время начала и конца желаемого интервала нужно вводить с указанием латинской литеры “T” между датой и временем. Для получения файла с описанием нужно кликнуть внизу по ссылке в жёлтом прямоугольнике.

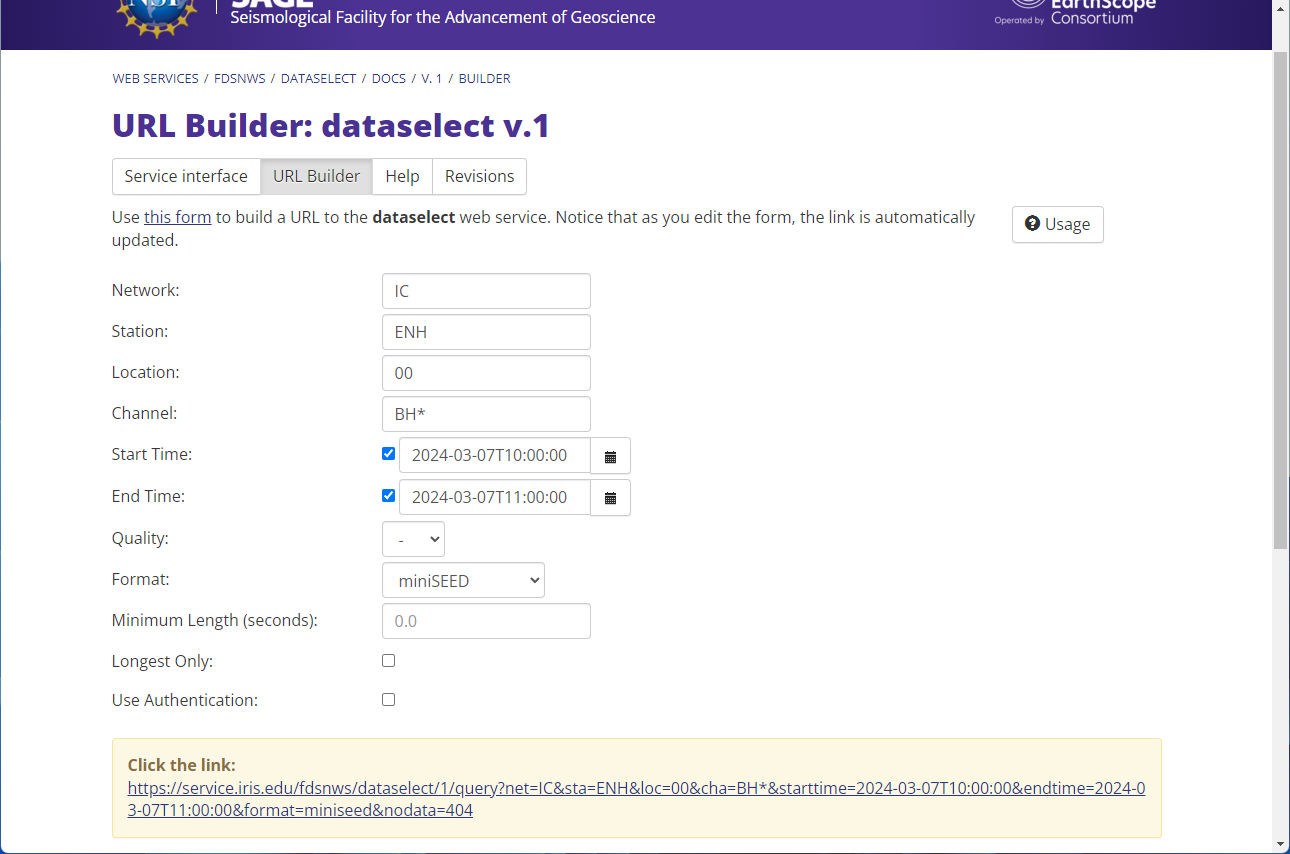

Для получения сейсмических сигналов необходимо сделать запрос странице (формат “miniSEED”):

Веб-сервис формирования запроса для получения сигналов сейсмостанций SAGE

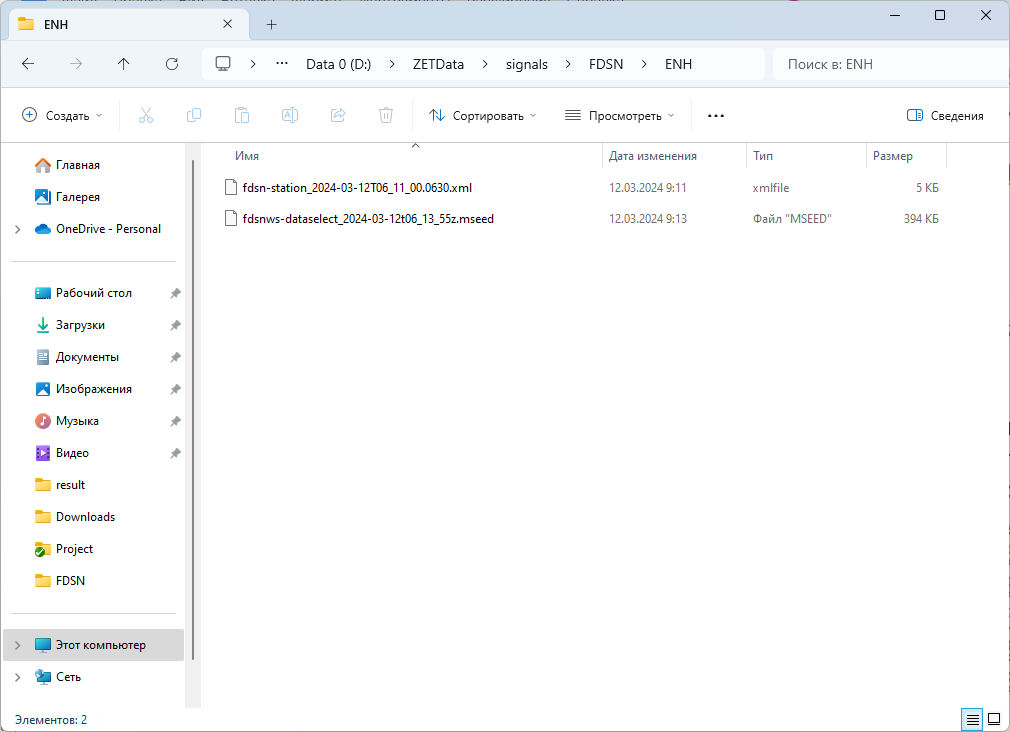

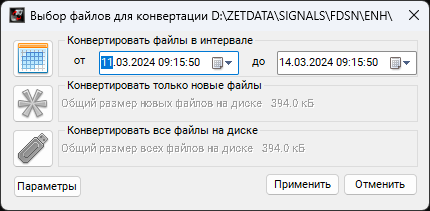

Полученные файлы необходимо сохранить на диск в одной папке и выполнить команду:

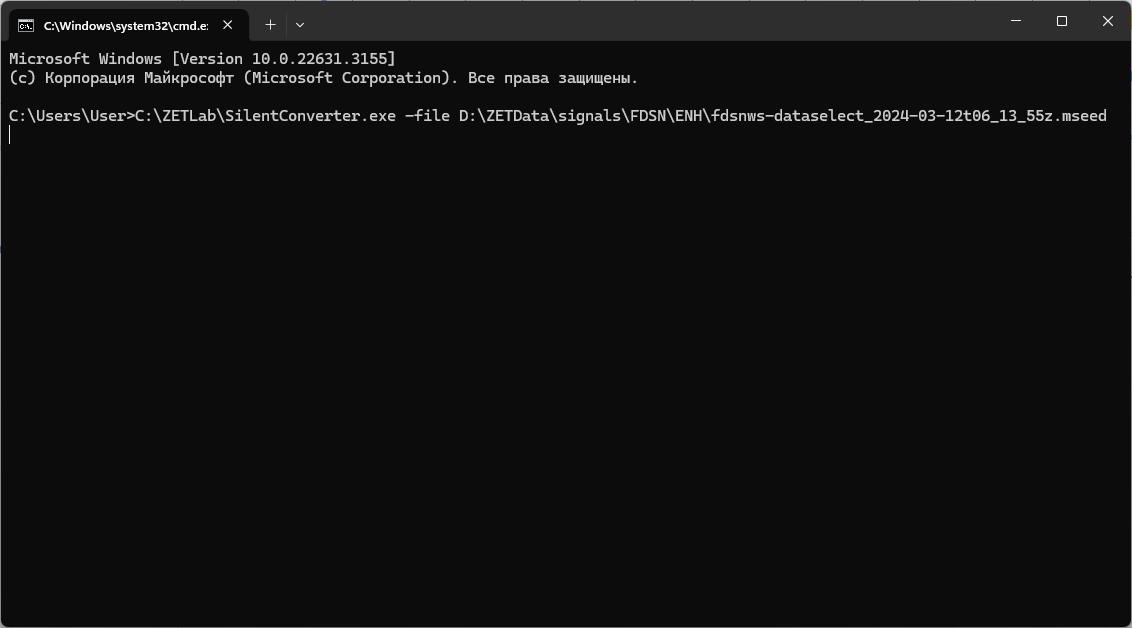

“SilentConverter.exe -file download_file.mseed”

Файлы с сигналами и параметрами от каждой сейсмостанции необходимо сохранять в отдельные папки.

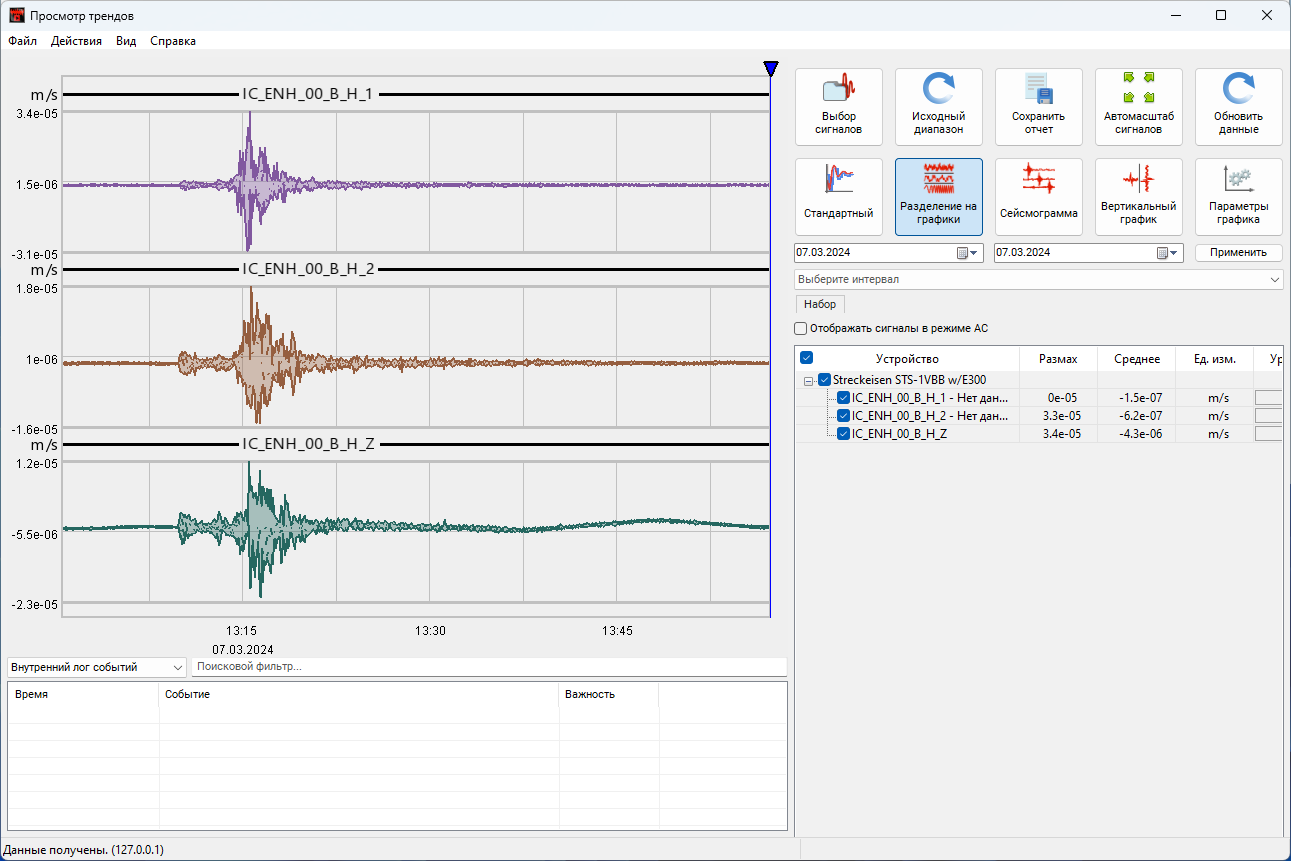

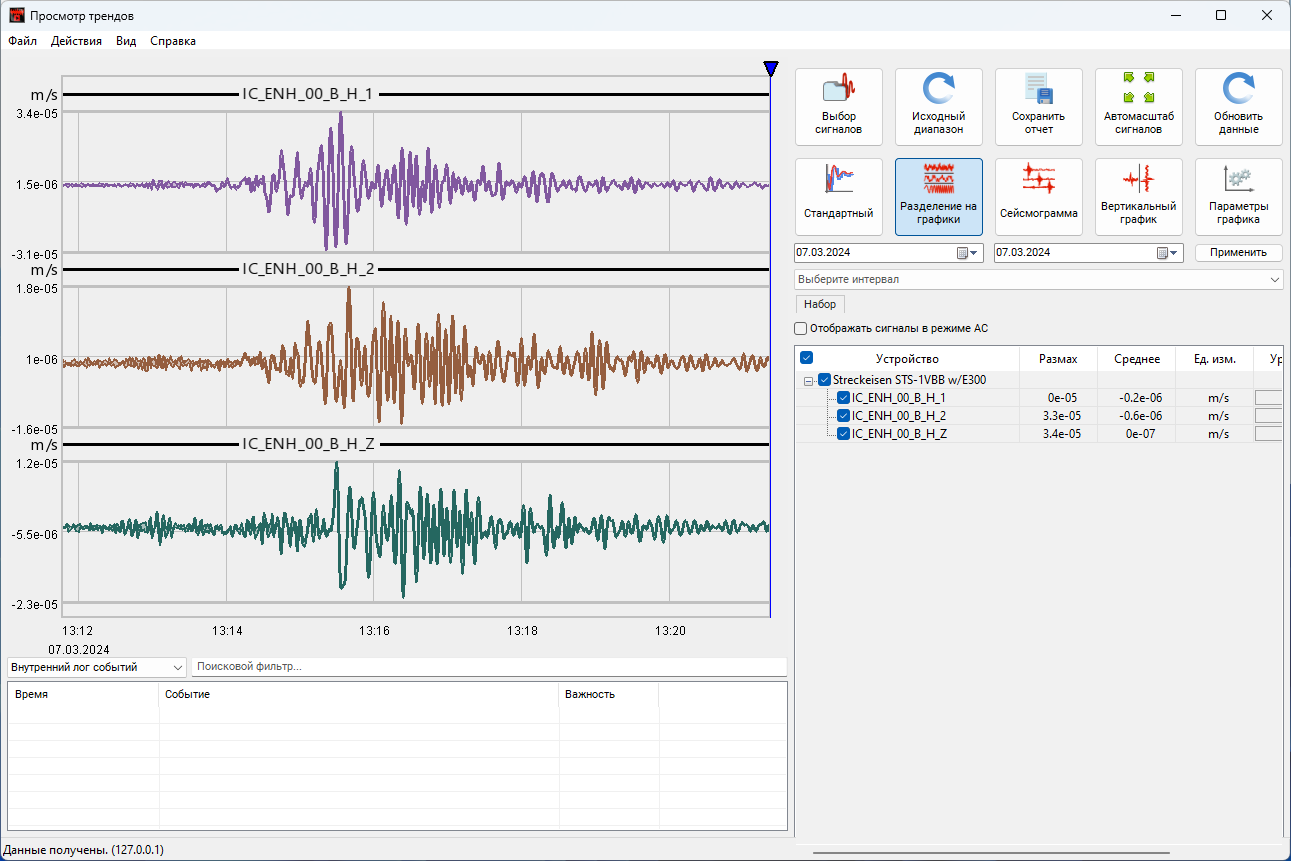

Программа подхватит файл XML с параметрами сейсмологической станции и преобразует сигнал из файла mseed в файлы трендов ZETLAB. После этого сигналы можно будет посмотреть программами просмотра трендов .

При использовании данных, полученных от сейсмологических станций, в ваших исследованиях не забывайте указывать источники данных. Получить нужные ссылки для цитирования можно на следующих страницах:

https://www.earthscope.org/how-to-cite/

https://www.fdsn.org/networks/citation/
