Замер динамических нагрузок

на вращающихся объектах

В испытаниях на вращающихся объектах практически невозможно использовать проводную передачу данных. Для этих целей подходят модули беспроводной передачи данных ZET7172 и модуль автономной регистрации ZET7173. Преимущество радиопередачи над автономной записью это отображение данных в реальном времени, недостатком является максимальная передаваемая частота. ZET7173 в свою очередь ограничен только пропускной способностью самой линии CAN.

Модуль ZET 7111 предназначен для измерения относительной деформации с помощью первичных преобразователей, выполненных на базе тензорезисторов. Это могут быть либо готовые тензодатчики (датчики силы, датчики крутящего момента), либо отдельные тензорезисторы, подключаемые по полумостовой либо мостовой схеме. Питание датчика осуществляется переменным током напряжением, таким образом, с помощью ZET 7111 проводятся динамические измерения. Модуль необходимо располагать как можно ближе к тензометру, чтобы избежать разбаланса и возможные наводки на провода. Также рекомендуется использовать мостовые схемы подключения с термокомпенсацией, это позволит проводить измерения с наименьшими шумами и влиянием внешних факторов. Частоты выдачи данных с модуля 50, 250, 625, 1250 Гц.

Модуль ZET 7172-S имеет встроенный датчик линейного ускорения. Данная опция удобна при проведении испытаний вращающихся конструкций, поскольку позволяет минимизировать состав измерительной системы и организовать беспроводную передачу данных.

Состав оборудования: ZET7172M, ZET7172S, ZET7174 / ZET7176 / ZET7177 Радиоканал (пара ZET7172M и ZET7172S ) предназначен для передачи данных с вращающихся объектов на расстоянии до 10м прямой видимости. Максимальная пропускная способность ~600 Гц, одновременно к одному радиоканалу может быть подключено не более 20 датчиков (одноканальных), например к одному радиоканалу можно подключить около 10 датчиков ZET7111 с настроенной частотой выдачи данных 50Гц, либо 1 датчик ZET7111 с частотой 625Гц.

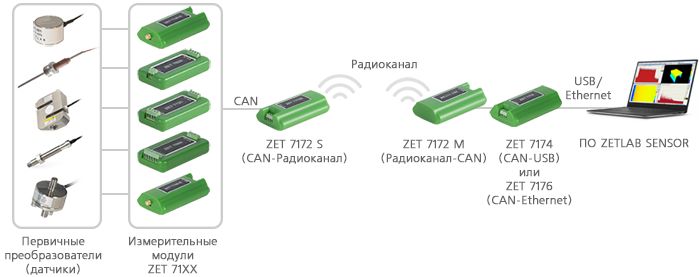

Рис 1. Измерительная сеть с передачей данных по радиоканалу

Как показано на рис 1, измерительные модули подключаются к ZET7172S, ZET7172M подключается к преобразователю интерфейсов для передачи данных на компьютер (в данном примере ZET7174). К ZET7174 может быть подключено до 32 устройств(рис 2), например один радиоканал (ZET7172S и ZET7172M) плюс датчик ZET7111 это уже 3 устройства.

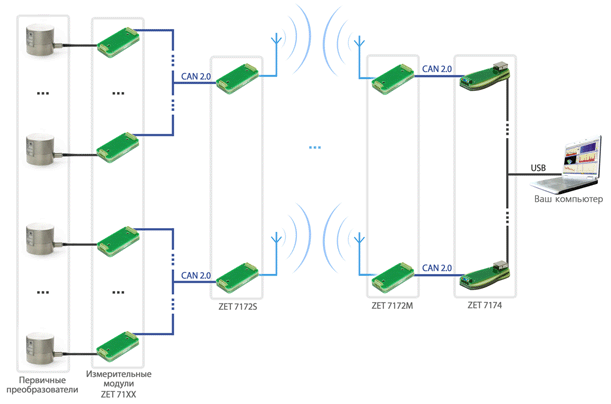

Рис 2. Распределенная измерительная сеть с передачей данных по радиоканалу

Несколько радиоканалов можно настроить на разные диапазоны частот, чтобы избежать возможных коллизий в радиосигнале, всего доступно 16 диапазонов рабочих частот. Точность синхронизации устройств между собой внутри одного радиоканала 1мкс, а между несколькими радиоканалами 5мс.

Важным вопросом при проведении испытаний на вращающихся объектах является потребление модулей и соответственно время работы системы от аккумулятора. Все модули семейства ZET7xxx запитываются от напряжения постоянного тока от 9 до 24В. Потребление модулей:

- ZET7111 0.5Вт
- ZET7173 1.6Вт
- ZET7172-S 1Вт
- ZET7172-M 1Вт
- ZET7174 1.2Вт
