Формирование таблицы адресов Modbus

Таблица адресов регистров Modbus предназначена для связи цифровых датчиков со сторонними преобразователями интерфейсов по протоколу Modbus. Таблица несет информацию о том, по какому адресу следует обращаться для получения соответствующих данных. Существует возможность создать таблицу адресов регистров Modbus для всех цифровых датчиков.

Для того, чтобы создать таблицу адресов регистров Modbus для конкретного устройства необходимо воспользоваться программой « SENSOR WORK » (Сервисная работа с ZETxxx)

Есть два способа открытие программы SENSOR WORK:

- Через программное обеспечение ZETLAB.

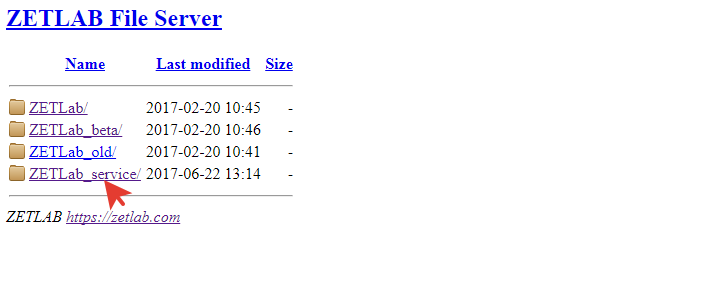

- Через Portable версию, которая находится на FTP сервере.

1. Запустить программное обеспечение ZETLAB. У вас откроется верхняя панель. В верхнем, в левом углу нажать на иконку ПО ZETLAB.

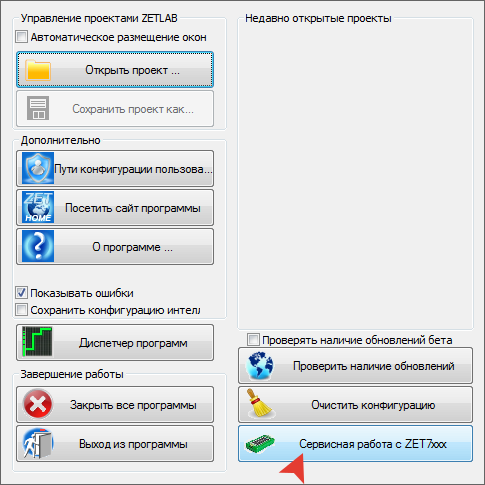

2. Далее откроется окно программного обеспечения ZETLAB. Нажмите на кнопку «Сервисная работа с ZET7xxx»

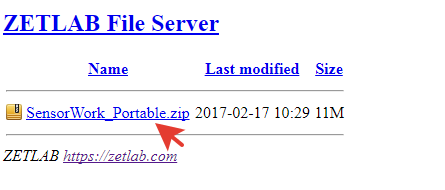

2. В открывшемся окне нажимаете на SensorWork_Portable.zip , после чего начнется автоматическое скачивание архивированного файла.

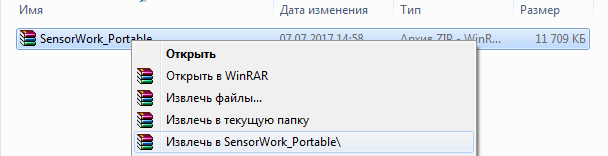

3. Файл скачивает в архиве. Для того чтобы его открыть, вам потребуется разархивировать папку. Выделите файл и нажмите правую кнопку мышки. И нажимаете извлечь файл в SensorWork_Portable

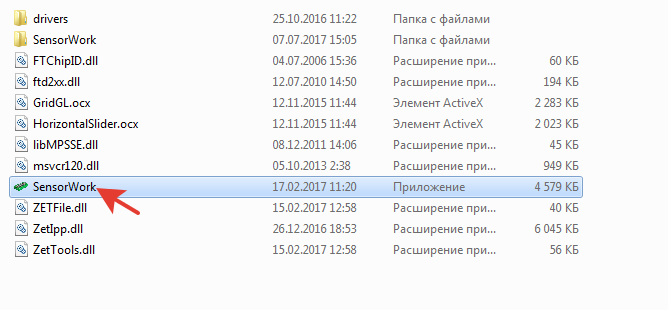

После того как файл разархивируется, откройте папку SensorWork_Portable. И откройте файл SensorWork.exe

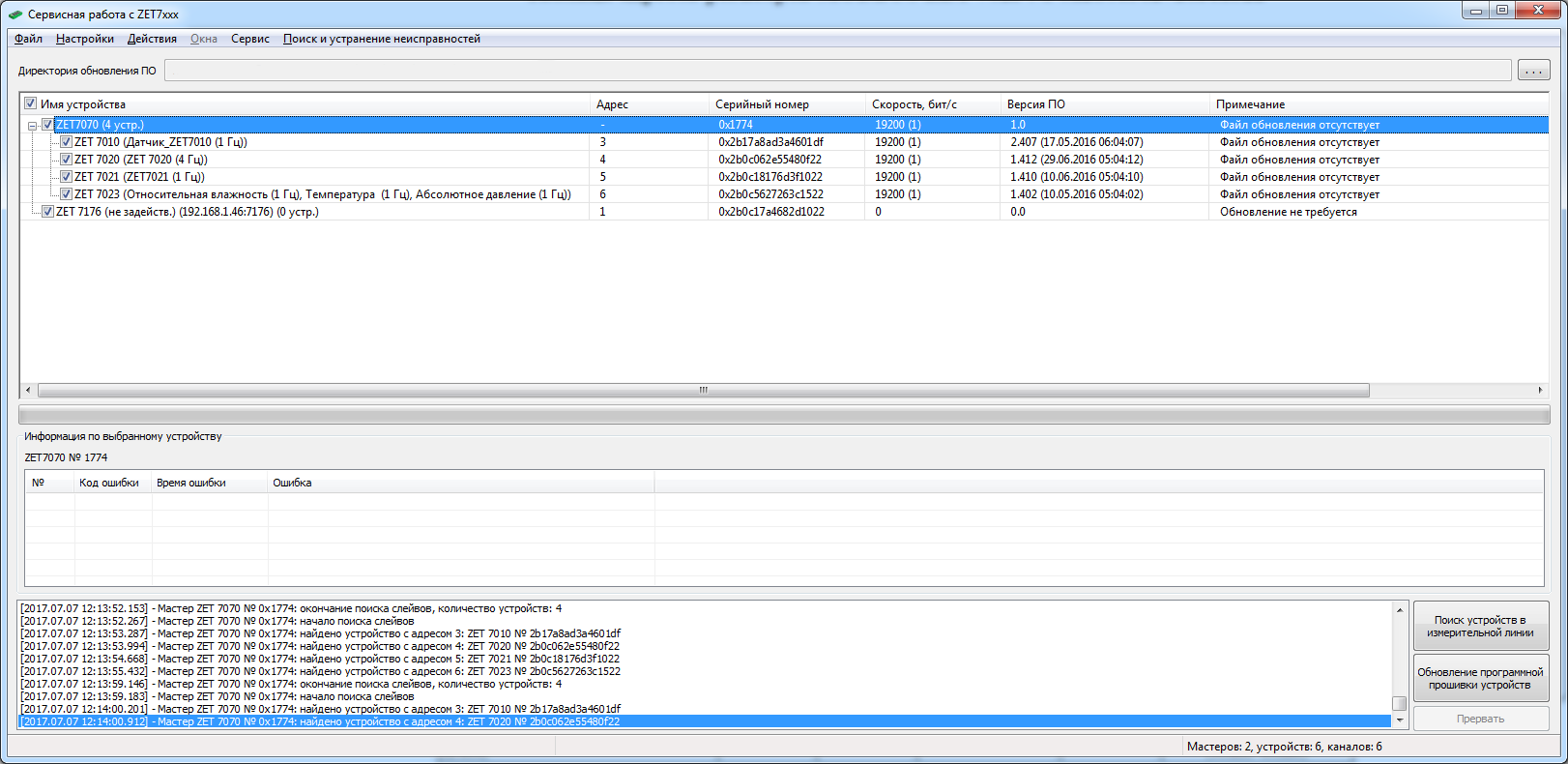

- 1. После запуска исполняемого файла у вас откроется программа SENSOR WORK.

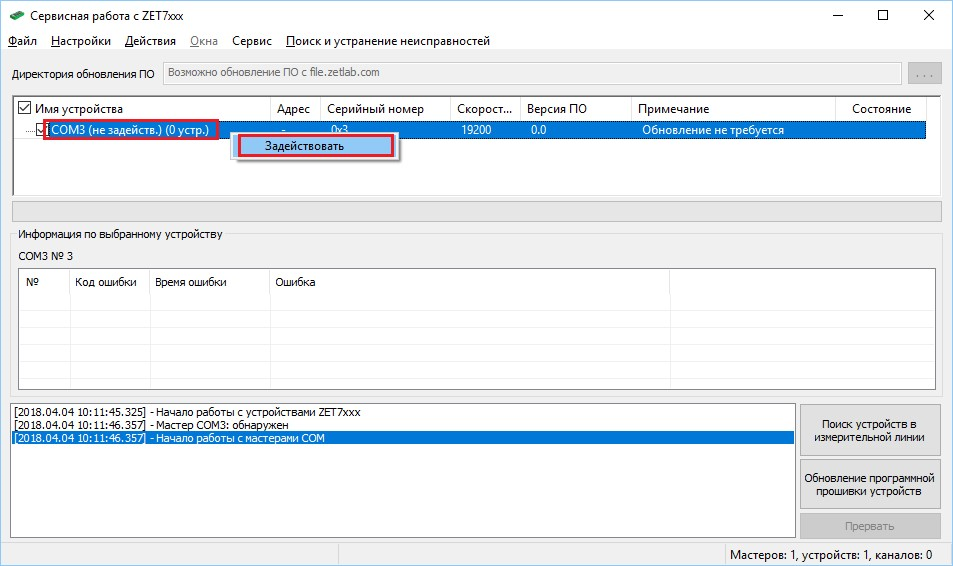

При использовании стороннего преобразователя интерфейса RS-485, требуется задействовать соответствующий ему COM-порт.

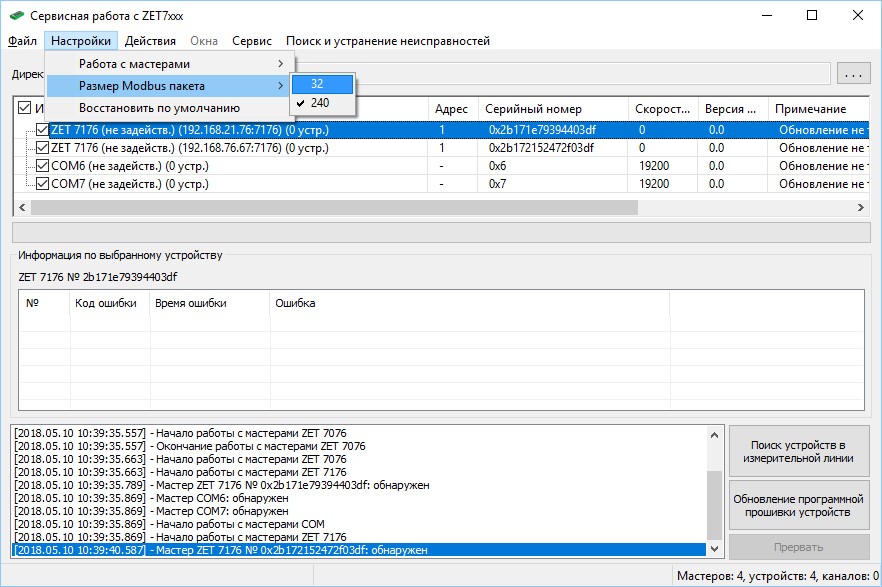

При этом рекомендуется выставить размер пакета Modbus равным 32 байтам, поскольку некоторые преобразователи интерфейса RS-485 не имеют встроенной поддержки протокола Modbus RTU и могут ограничивать размер передачи.

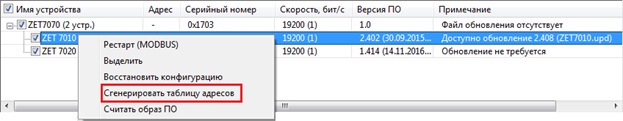

- 2. При помощи правой кнопки мыши вызвать контекстное меню устройства, таблицу адресов которого следует создать. В открывшемся контекстном меню активировать команду «Сгенерировать таблицу адресов»

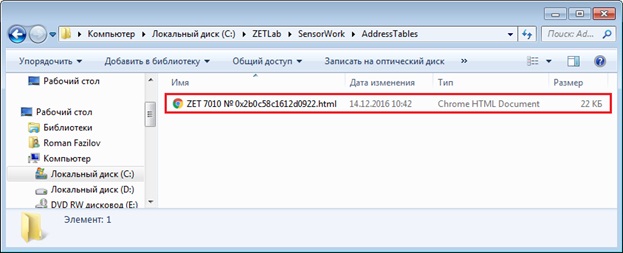

- 3. После выполнения команды «Сгенерировать таблицу адресов» откроется папка, расположенная по директории: C:/ZETLab/SensorWork/AddressTables , в которой для данного устройства будет создан файл с расширением имени «.html».

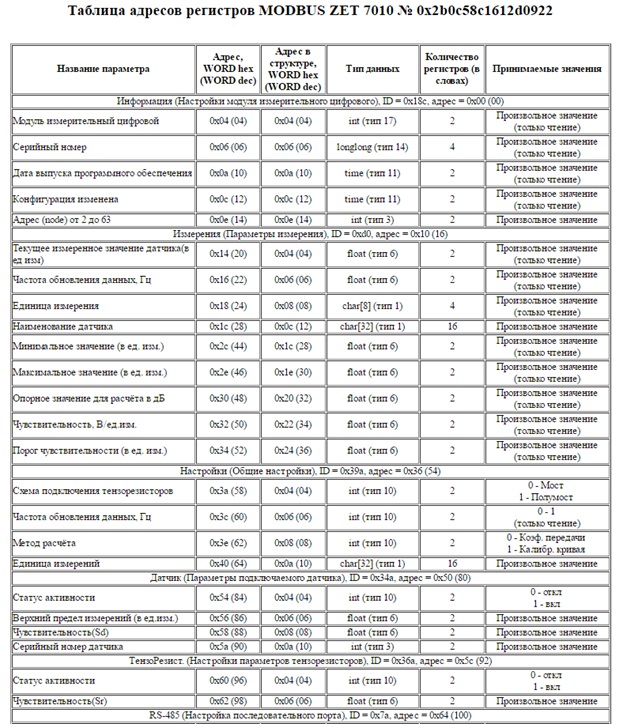

- 4. Данный файл содержит таблицу адресов регистров Modbus для данного устройства. Открыть файл возможно при помощи любого Веб-обозревателя (Chrome, Mozilla, IE и др.), для этого необходимо щелкнуть по нему два раза левой кнопкой мыши. В браузере откроется страничка, содержащая таблицу адресов регистров Modbus. На рисунке представлен пример такой таблицы полученный для ZET 7010, которая содержит адреса регистров Modbus.

Основной пункт в таблице адресов регистров это «Текущее значение датчика»
