Порядок проведения виброиспытаний

при использовании системы увправления виброиспытаний с программным обеспечением ZETLAB VIBRO

Приветствуем всех обладателей контроллеров для управления виброиспытаниями с программным обеспечением ZETLAB VIBRO!

Сегодня обсудим порядок настройки необходимых опций для корректного проведения виброиспытаний, а также расскажем о некоторых особенностях данного программного пакета. Начнем с полезного функционала.

Все программы, входящие в состав ZETLAB VIBRO, по окончанию испытаний автоматически сохраняют отчёты и дополнительную информацию, сопутствующую испытанию: профили, сигналы, настройки и прочее. Это позволяет не только легко отчитываться об успешно проведённых испытаниях, но и анализировать прерванные по каким-то причинам испытания.

Однако, для корректной работы функции автоматического сохранения отчётов необходимо правильно настроить параметры. Так как программы не знают заранее чем они будут управлять, какое оборудование будет задействовано, какие у них ограничения и т.д., то всю эту информацию нужно указать в соответствующих программах для настройки.

Системы управления виброисптыниами ZETLAB (такие как СУВ ZET 017-U, ZET 024, ZET 028 и пр.) предназначены для управления электродинамическими вибростендами.

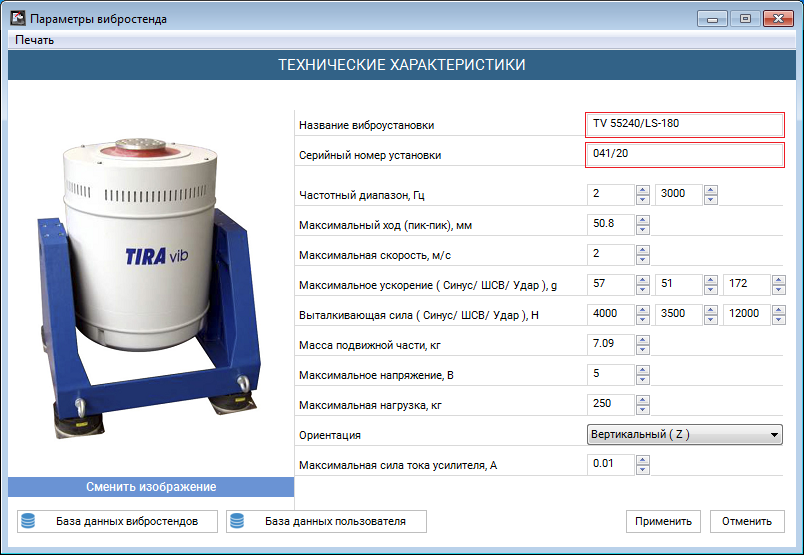

В составе ПО ZETLAB VIBRO есть специальная программа «Параметры вибростенда» для задания номинальных значений используемого вибростенда. Указанные в программе «Параметры вибростенда» значения будут потом использоваться во всех программах ZETLAB VIBRO для расчёта допустимых значений профилей испытаний.

Необходимо отметить, что поля «Название виброустановки» и «Серийный номер установки» заносятся в отчёты, поэтому их необходимо заполнять. По названию вибростенда и его серийному номеру будет создана папка на компьютере, в которую будут сохраняться все результаты испытаний, проведённые на этом вибростенде.

Если вы перенесёте компьютер (или ноутбук) с контроллером СУВ ZETLAB на другой вибростенд, то необходимо обновить параметры вибростенда.

Испытывать на вибростенде можно любое изделие. Для этого нужна лишь правильно подобранная оснастка для надёжного крепления к подвижной части вибростенда, и чтобы суммарная масса нагрузки не превысила допустимую для конкретного вибростенда.

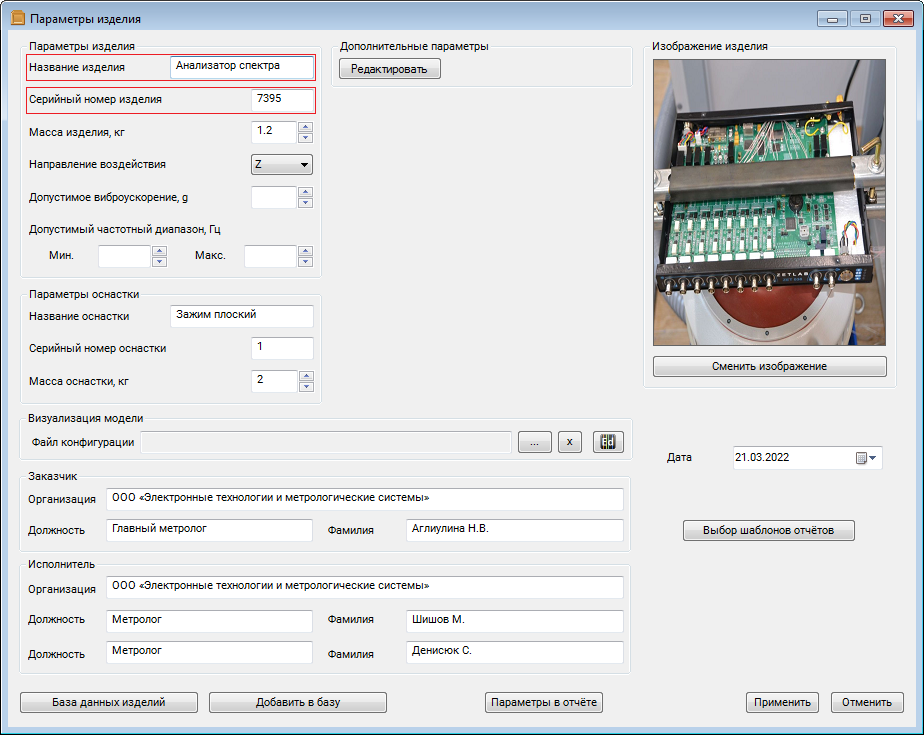

В составе ПО ZETLAB VIBRO есть специальная программа «Параметры изделия» для задания параметров испытуемого изделия. В ней необходимо задать название изделия и его серийный номер (если оно не в единичном экземпляре будет проходить испытания), массу изделия и направление воздействия (если задание на испытания требует провести вибрацию по всем осевым направлениям).

Оснастка, с помощью которой изделие крепится к вибростенду, также требует явного указания названия, номера и массы. Суммарная масса (масса изделия плюс масса оснастки) будет использоваться для расчёта максимального допустимого ускорения при задании профиля виброиспытаний. Подобные ограничения необходимы для защиты вибростенда от перегрузки и поломки.

Для корректной работы функции автосохранения отчётов необходимо правильно задавать название изделия и его серийный номер. По названию изделия и его серийному номеру будет создана папка, вложенная в папку с названием вибростенда, в которую будут сохраняться все результаты испытаний. Если вы поменяли оснастку или испытуемое изделие на другое или такое же, не важно, необходимо записать новые параметры в программу «Параметры изделия». В противном случае все результаты будут сохраняться в старую папку и через некоторое время станет невозможно разобраться какие результаты соответствуют какому изделию.

Для проведения виброиспытаний преимущественно используются датчики измеряющие ускорение — акселерометры, но возможно и использование датчиков измеряющих другие величины.

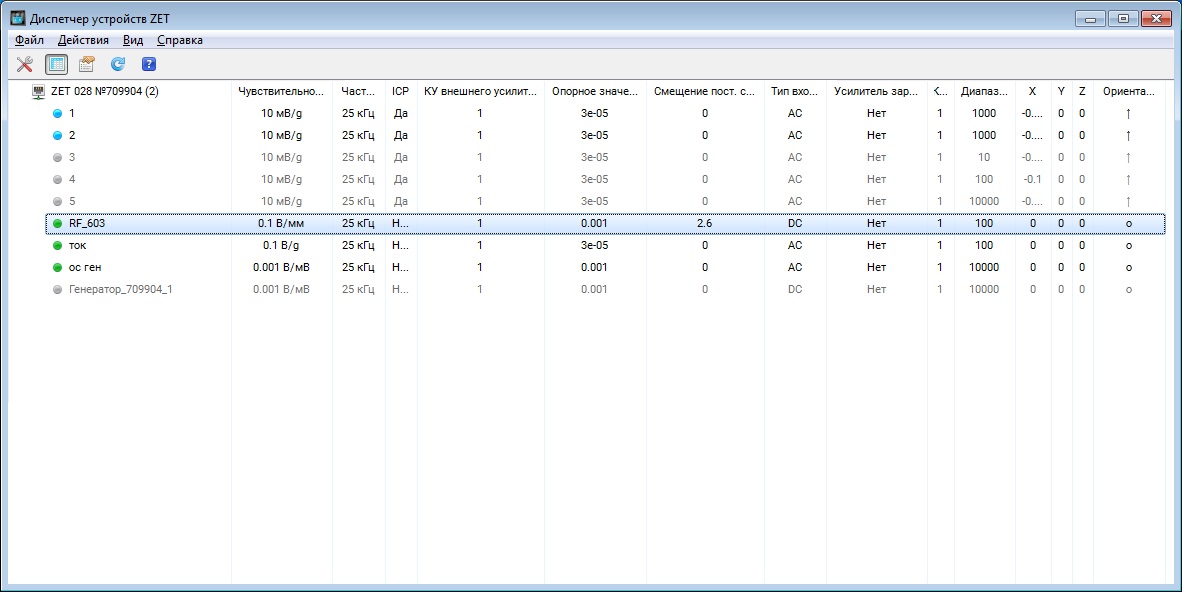

Для настройки параметров используемых датчиков в составе ZETLAB VIBRO есть программа «Диспетчер устройств и каналов». По-умолчанию при первом запуске каналы получают имя по названию устройства и номеру канала, поэтому в названии канала нужно задать тип датчика и его серийный номер, так как имя канала фигурирует в отчётах. Полезно будет в имени каналу указать положение датчика, так как эта информация нигде не сохраняется и с течением времени может забыться.

Важно отметить, что любое изменение в параметрах датчиков и их расположении на испытуемом изделии требует проведения предтеста заново, так как от точки установки зависит амплитудно-частотная характеристика измерительного канала. Возможно, что датчики перед началом испытаний придётся не один раз переставить в поисках точки, в которой АЧХ имеет максимально равномерный вид.

Предтест необходимо проводить всякий раз после любых изменений, даже если точка установки осталась прежней, а изменился способ крепления датчика (воск, пластилин, скотч, клей и т.д.).

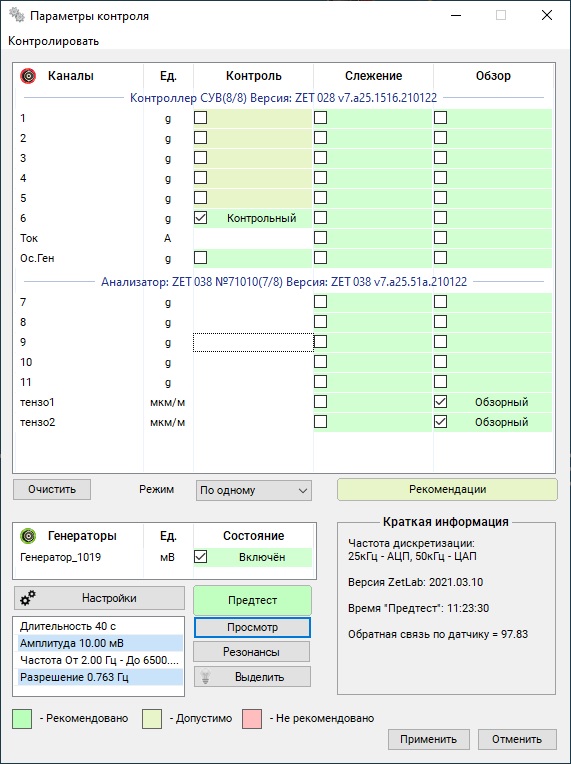

Проведение предтеста необходимо перед началом виброиспытаний в ПО ZETLAB VIBRO, поскольку полученные значения используются для расчёта сигнала управления. Без соответствующих данных программы запускаться не будут и вы получите сообщение о необходимости проведения предтеста.

Если вы изменили параметры вибростенда, изделия или измерительных каналов, то программы ZETLAB VIBRO определят, что файлы, содержащие соответствующие параметры, обновились после предтеста и также сообщат о необходимости повторного проведения предтеста.

Но, если вы изменили коэффициент усиления на усилителе вибростенда, заменили оснастку, испытуемое изделие или поменяли датчики, то программно определить наличие изменений будет затруднительно и вы получите возможность запустить испытание без проведения предтеста. Однако, следует понимать, что в данном случае могут возникнуть проблемы — от ошибки запуска по изменению коэффициента передачи, до срабатывания аварийной защиты вибростенда.

Поэтому повторим ещё раз — после любых физических манипуляций на вибростенде необходимо провести предтест. Если вы поменяли изделие или оснастку, с помощью которой оно крепилось к вибростенду, то необходимо записать новые параметры в программе «Параметры изделия».

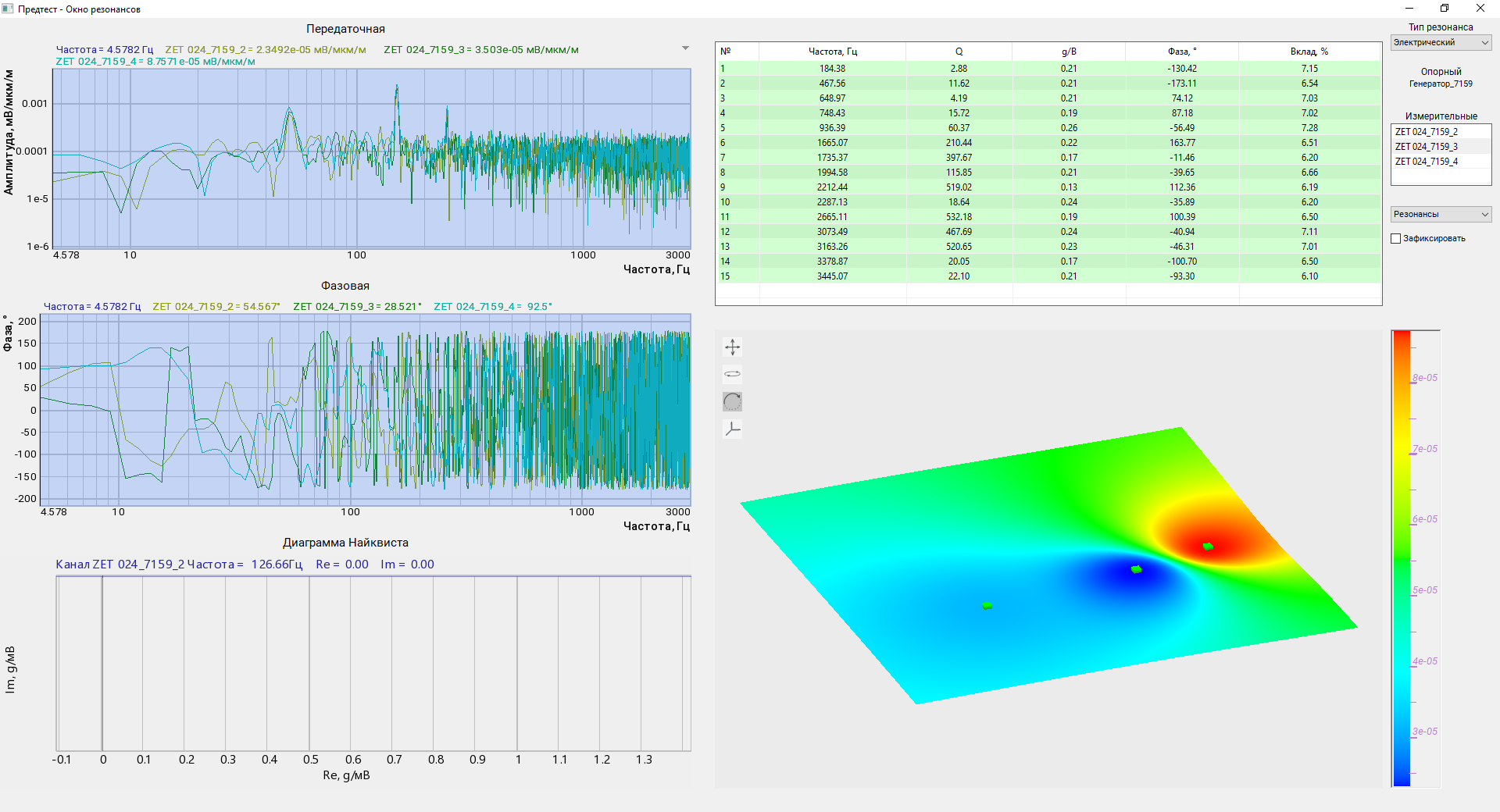

После проведения всех испытаний с текущим изделием, предусмотренных заданием на испытания, в ПО ZETLAB VIBRO есть возможность провести посттест, который может определить изменения в частотных характеристиках. Если в частотных характеристиках наблюдаются значительные изменения, а внешний вид испытуемого изделия не изменился, то вероятно произошли изменения во внутренней структуре (открутился винт, отошло крепление, произошли пластичные деформации и т.п.). Важно добавить, что предтест должен проводится до начала испытаний с новым изделием, а посттест после проведения испытаний. При установке нового изделия необходимо указать новые параметры (хотя бы изменить серийный номер) изделия в программе «Параметры изделия», чтобы не потерять результаты предтеста и посттеста от предыдущего изделия. Если вы изменили положение датчиков на испытуемом изделии, то обязательно нужно провести предтест снова, так как программы об этом изменении не смогут «догадаться».

Для быстрого доступа к результатам испытаний на панели СУВ есть ссылка «Результаты испытаний». При активации ссылки откроется каталог с результатами испытаний текущего изделия, в которой располагаются дирректории всех видов виброиспытаний за текущий день, папки с результатами предтеста и посттеста, а также файл с параметрами испытуемого изделия.

Все программы виброиспытаний формируют следующие виды файлов:

- “additionalWindow” — содержит графики амплитудных и фазовых частотных характеристик, графики нелинейных искажений или ударных спектров в зависимости от вида испытаний;
- “configurationFile” — содержит копии файлов с параметрами предтеста, пройдённого перед началом испытания, а также копии файлов с параметрами соответствующих видов испытаний;
- “log_file” — содержит лог файл со всеми сообщениями, которые программы пишут в журнал;
- “profile” — содержит копии всех профилей, с которыми запускались испытания;
- «recorder» — содержит графики самописца;
- “recordingSignals” — содержит записи сигналов, сделанные во время испытаний — либо в течении всего испытания, либо последние 10 секунд перед остановкой;
- “resonanseAnalysis” — содержит файлы с результатами измерения резонансов;
- “resultOfTheTest” — содержит графики с результатами испытаний.

Вся информация, которая автоматически сохраняется в процессе настройки аппаратуры и проведения испытаний, может существенно облегчить задачи диагностики, если у вас возникли следующие трудности:

- испытания прервались по непонятной причине,
- испытания не запускаются,
- на графике профиля присутствуют значительные искажения и т.п.

При обращении в службу технической поддержки, необходимо отправить на электронную почту info@zetlab.ru заархивированную папку со всеми файлами за текущий день. Эта информация поможет нам сократить время на поиски причин прерывания испытаний.
