Снятие АЧХ в автоматическом режиме

Автоматизация производственных процессов, на базе SCADA-системы были созданы готовые решения, как проекты по снятию амплитудно-частотных характеристик (АЧХ)

SCADA система ZETVIEW Подробнее Генератор частотно-модулированного сигнала Подробнее Генератор частотно-модулированного сигнала Подробнее

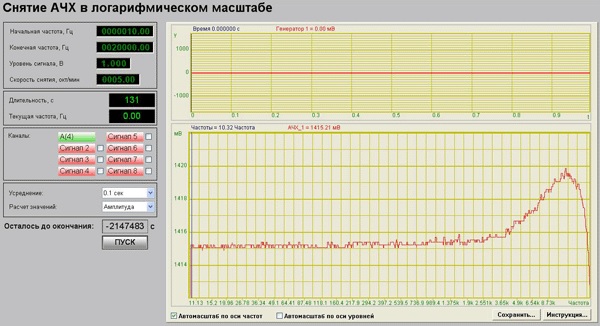

Рисунок 1

ЦАП Подробнее АЦП Подробнее Анализатор спектра ZET 017-U8 Подробнее Анализатор спектра ZET 017-U2 Подробнее

Чтобы приступить к процессу снятия АЧХ, нужно установить параметры съема:

- начальную частоту генерации сигнала (задается в герцах);
- конечную частоту генерации сигнала (задается в герцах и зависит от используемого устройства);
- уровень сигнала (задается в вольтах и зависит от используемого устройства);
- скорость снятия АЧХ (задается в Гц/с для ЛинЧМ и в окт/мин для ЛогЧМ);
- усреднение при обработке результатов (0.1 секунды или 1 секунда);
- тип рассчитываемых значений (СКЗ, пиковое, амплитудное).

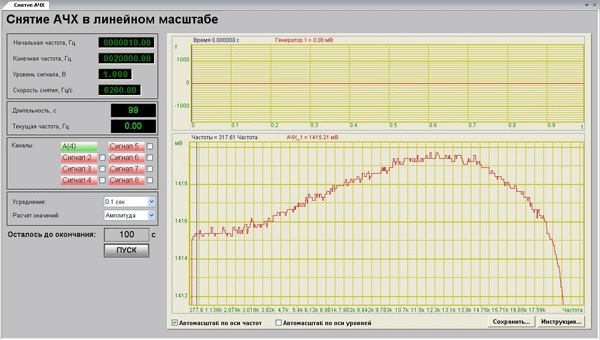

Рисунок 2

Меняя начальную и конечную частоту генерации сигнала, а также скорость снятия АЧХ, можно подобрать нужное время измерительного процесса, которое отображается на экране.

Поскольку SCADA-проекты дают возможность снимать АЧХ по 8 каналам сразу, то следует пометить используемые для работы каналы галочками и присвоить им соответствующие каналы АЦП.

Проект готов к работе! По нажатию кнопки «ПУСК» программа начнет работать, показывая время, оставшееся до конца эксперимента, а также текущую частоту генерации сигнала с ЦАП, который для наглядности выведен в виде осциллограммы на экране. Амплитудно-частотная характеристика строится в режиме реального времени, т.е. непосредственно в процессе измерений, а не после их окончания. На экране также отображается сигнал генератора для контроля хода испытаний.

По окончании процесса, измеренные значения можно сохранить, а затем просматривать как в текстовом, так и графическом виде.

При помощи SCADA-проектов по снятию АЧХ легко оценивать, например амплитудно-частотные характеристики вибростендов при проведении их аттестации. По результатам измерений можно оценивать рабочий частотный диапазон и резонансные частоты виброустановок. Огромное применение для данного программного решения находится в области расчета электрических параметров пьезокерамических резонаторов.

Автор статьи и разработчик проектов «Снятие АЧХ»: Антонов А.Ю.
