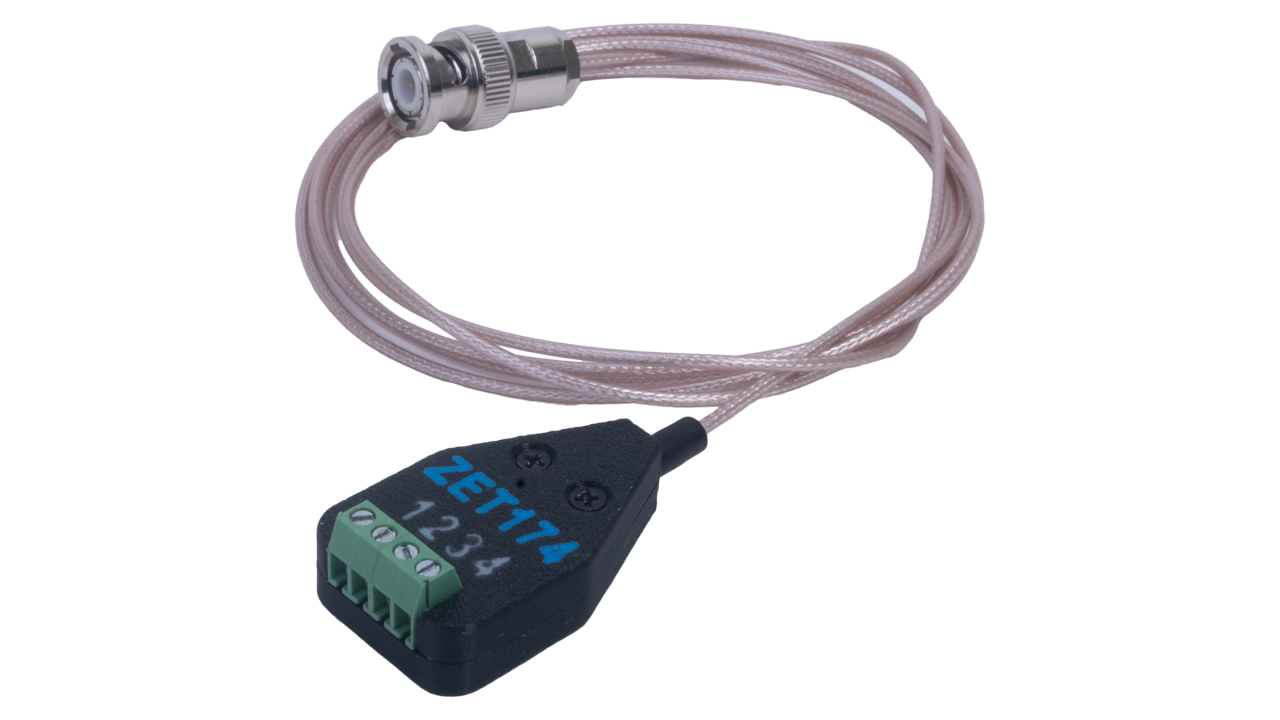

Тензоадаптер ZET 174
ZET 174 — тензоадаптер, предназначенный для подключения тензорезистивных датчиков к измерительным каналам анализаторов и регистраторов, оснащённых входами с питанием ICP® (IEPE).
Тензоадаптер позволяет использовать стандартные ICP-входы для регистрации сигналов от тензорезисторов без применения специализированных тензометрических усилителей, что значительно расширяет возможности существующих измерительных систем.
Характеристики
| Коэффициент усиления | 50 мВ/мВ |
|---|---|
| Частотный диапазон (- 3 дБ) | от 30 до 10 000 Гц |
| Ток ICP, не менее | 2,6 мА |
| Схема измерения | мостовая |
| Сопротивление тензорезисторов | от 200 до 400 Ом |
| Напряжение питания | от 20 до 30 В |
Принцип работы
Тензоадаптер ZET 174 подключается между тензорезистивным датчиком и ICP-входом анализатора. Внутри устройства формируется питание мостовой схемы, выполняется усиление и преобразование малосигнального напряжения разбаланса моста в стандартный ICP-сигнал, совместимый с измерительными каналами анализатора.
Поскольку ICP-входы имеют AC-связь, через переходник регистрируется только переменная составляющая сигнала, соответствующая изменению деформации во времени. Это делает ZET 174 эффективным решением для измерения динамических деформаций, возникающих при вибрациях, ударных нагрузках, резонансных испытаниях, исследованиях прочности и других быстропротекающих процессах. Статическая составляющая деформации при этом не измеряется.
