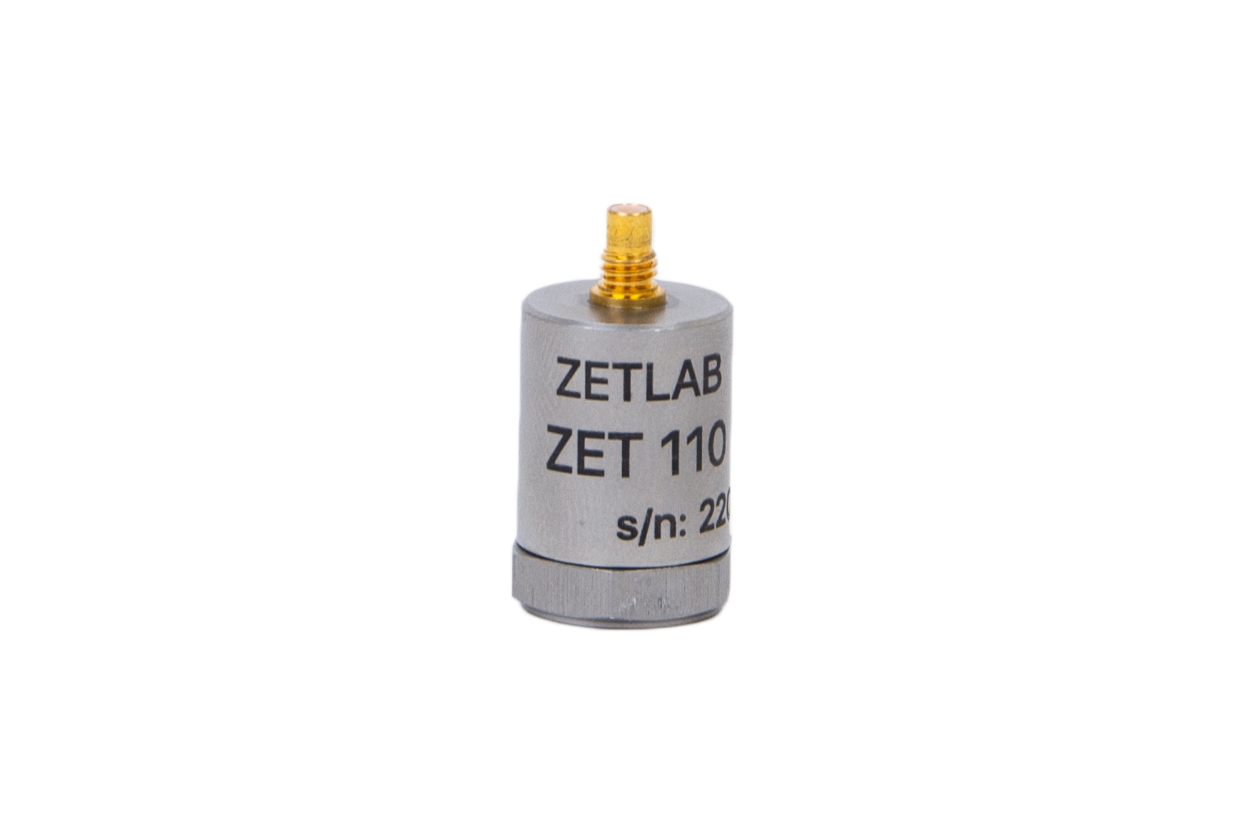

Akselerometr ZET 110
Под заказ Артикул: ZET 110

Акселерометр ZET 110

Модификации ZET 110A
ZET 110B
Диапазон рабочих частот от 0,7 до 10000 Гц
Нелинейность амплитудной характеристики ± 2 %
  • акселерометры общего назначения со встроенной электроникой стандарта ICP (IEPE)
  • чувствительность: 100 мВ/g
  • частотный диапазон: 0,7…10000 Гц
  • технология опроса датчиков TEDS
Стоимость Цена по запросу
Российское производство Гарантия производителя Доставка по РФ и ЕАЭС

* При получении оплаты до 12:00 (только для складских позиций).

Преимущества

акселерометров ZET 110

Высокая чувствительность и низкий уровень собственного шума
Высокое значение собственной частоты и ударной стойкости
Встроенный предусилитель стандарта ICP/IEPE

Технические характеристики

Модификации ZET 110A
ZET 110B
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц для всех модификаций 10 мВ/(м·с-2 )
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц 10 %
Диапазоны измерений амплитудного значения виброускорения от 0,05 до 400 м/с2
Диапазон рабочих частот от 0,7 до 10000 Гц
Нелинейность амплитудной характеристики ± 2 %
Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики относительно базовой частоты 160 Гц: —
для модификации ZET 110A
от 3,15 до 6300 Гц
от 1,6 Гц до 10000 Гц
от 0,7 Гц до 10000 Гц		 ± 4 %
± 10 %
± 3 дБ
для модификации ZET 110В
от 3,15 до 8000 Гц
от 1,6 Гц до 10000 Гц
от 0,7 Гц до 10000 Гц		 ± 6 %
± 10 %
± 3 дБ
Относительный коэффициент поперечного преобразования ≤ 5 %
Частота установочного резонанса в осевом направлении ≥ 24 кГц
Температурный диапазон −40…+125°С
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур ± 2 %
Напряжение питания +18…30 В
Ток питания 3 мА
Уровень постоянного напряжения на выходе 8…16 В
Выходное сопротивление ≤ 500 Ом
Материал корпуса нержавеющая сталь
Тип соединителя BNC/SMС
Кабель (стандартная длина) 2 м
Поставляемые принадлежности кабель, шпилька
Масса 30 г
Габаритные размеры (Ø×В) 19×33 мм
ZET 110, ZET 111, ZET 112, ZET 114, ZET 115, ZET 117

Области применения

акселерометров ZET 110

Измерение вибрационного и ударного ускорения в диагностических системах

Лабораторные исследования в условиях сильных электромагнитных полей.

Схема подключения и настройка измерительного канала

акселерометра ZET 110

Встроенный предусилитель стандарта ICP/IEPE позволяет напрямую подключать акселерометры ZET 110 к анализаторам спектра.

Подключение акселерометров к анализатору спектра

Настройка измерительного канала производится в программе «Диспетчер устройств». Необходимо выбрать канал, к которому подключен датчик, перейти в настройки свойств канала и установить следующие минимальные параметры:

  • название канала — можно выбрать из списка доступных или задать самостоятельно;
  • чувствительность, заявленную в паспорте;
  • задействовать опцию «Использовать ICP».

Акселерометр ZET 110 поддерживает технологию опроса датчиков TEDS (Transducer Electronic Data Sheet — Электронные Таблицы Данных Датчиков), что позволяет анализатору спектра автоматически определять тип датчика и его чувствительность, в соответствии со стандартом IEEE P1451.4.

Dispetcher-VS-110

Дополнительная комплектация
