Под заказ Артикул: ВС 201

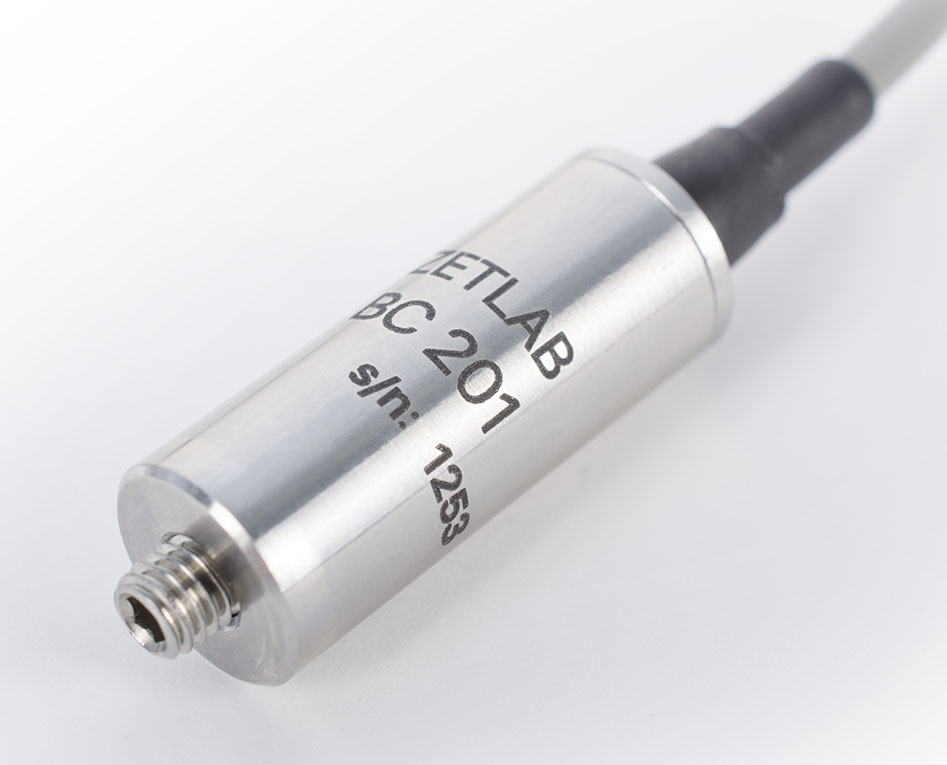

Акселерометр ВС 201
Чувствительность
1000 мВ/g
Частотный диапазон
до 500 Гц
Относительная поперечная чувствительность
≤5 %
- Недостатки
- Преимущества
Стоимость Цена по запросу
Российское производство
Гарантия производителя
Доставка по РФ и ЕАЭС
- измеритель линейных ускорений;
- регистратор сверхнизкочастотных колебаний;
- датчик крена-дифферента;
- чувствительность: 1000 мВ/g;
- частотный диапазон: до 500 Гц.
цена по запросу
Технические характеристики
| Чувствительность | 1000 мВ/g |
|---|---|
| Частотный диапазон | до 500 Гц |
| Относительная поперечная чувствительность | ≤5 % |
| Амплитудный диапазон | ±2,3 g |

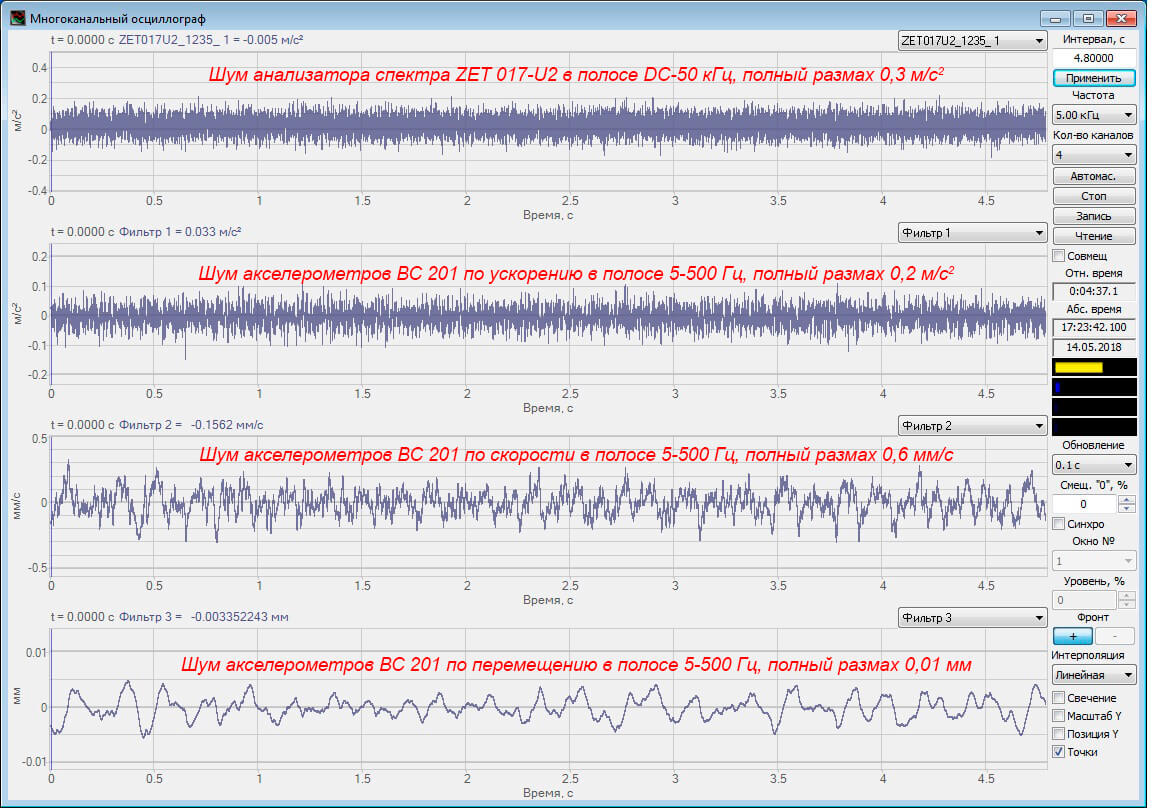

| Собственные шумы, СКЗ | <0,005 g |
| Диапазон измеряемых значений виброускорения | от 0,01 до 1 g |
| Пределы допускаемой основной относительной погрешности измерений виброускорения | ±10 % |
| Трёхпроводная схема подключения | земля, выходной сигнал, питание |
| Напряжение питания | 5 В |
| Уровень постоянного напряжения на выходе (в горизонтальном положении при 0 g) | 2,5 В |
| Ток потребления | 5 мА |
| Выходное сопротивление | ≤500 Ом |
| Материал корпуса | нержавеющая сталь |

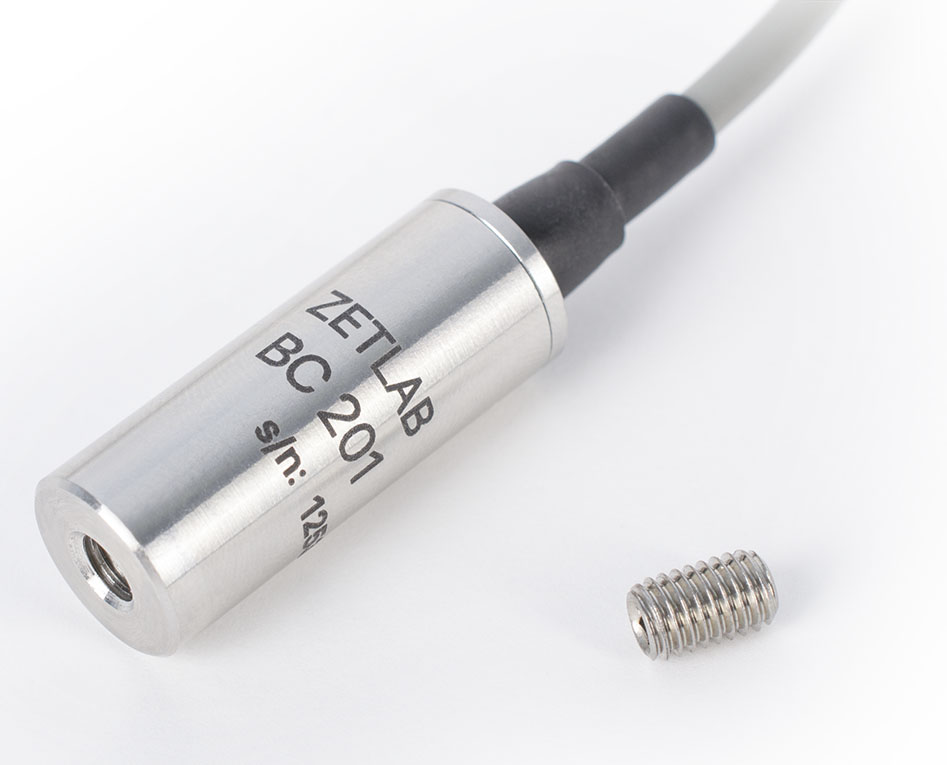

| Поставляемые принадлежности | шпилька |
| Крепёж | на шпильке М5 |
| Кабель (стандартная длина) | встроенный, 2 м |
| Масса | 16 г |
| Температурный диапазон | −40…+70°С |
Схема подключения
ёмкостных акселерометров ВС 201

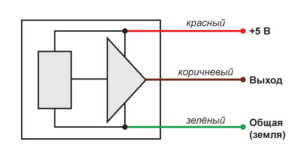

Электрическая схема акселерометра ВС 201 приведена на рисунке
Акселерометры ВС 201 подключаются к модулю АЦП ЦАП ZET 220 напрямую, к ZET 210 через усилитель ZET 410 или ZET 412.

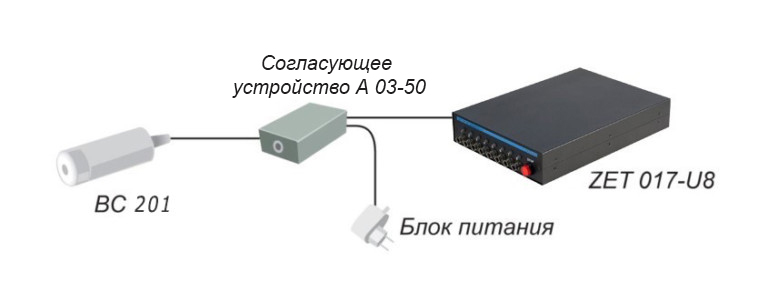

Акселерометры ВС 201 могут подключаться к анализаторам спектра ZET 017, ZET 032, ZET 034 или ZET 038 через согласующее устройство A 03-50, для удобства подключения на кабеле датчика устанавливается разъём miniXLR5.
Акселерометры ВС 201 являются ёмкостными акселерометрами и могут использоваться как датчики линейных ускорений и датчики положений, поскольку измеряют не только переменную, но и постоянную составляющую сигнала ускорения.
При установке акселерометров на наклонную поверхность можно измерить центробежное ускорение.
