Под заказ Артикул: ВС 202

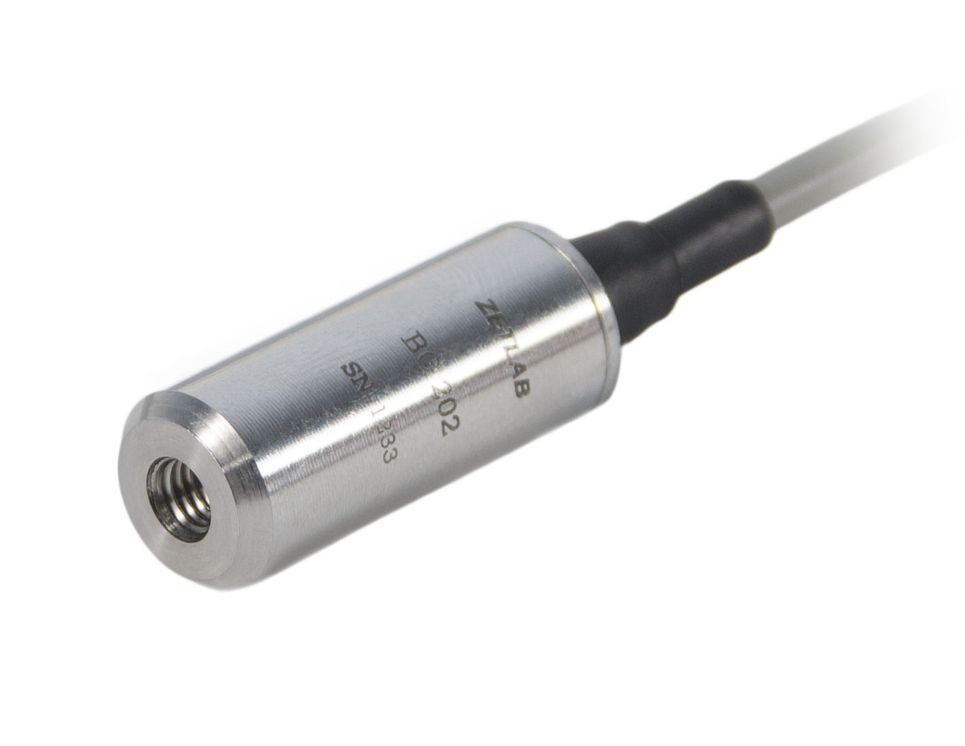

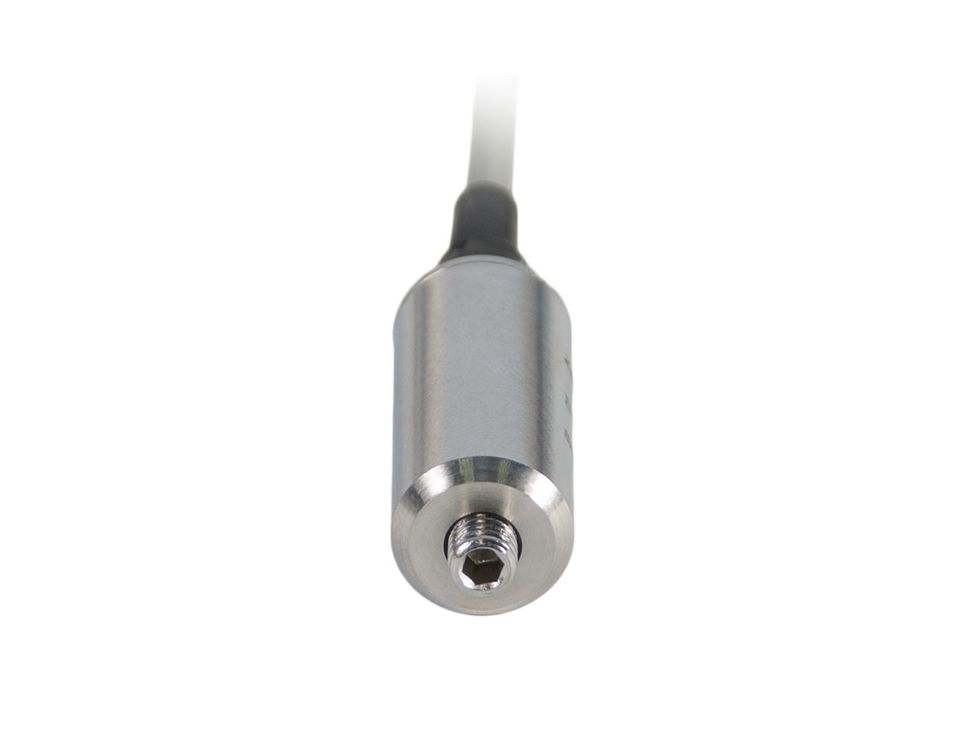

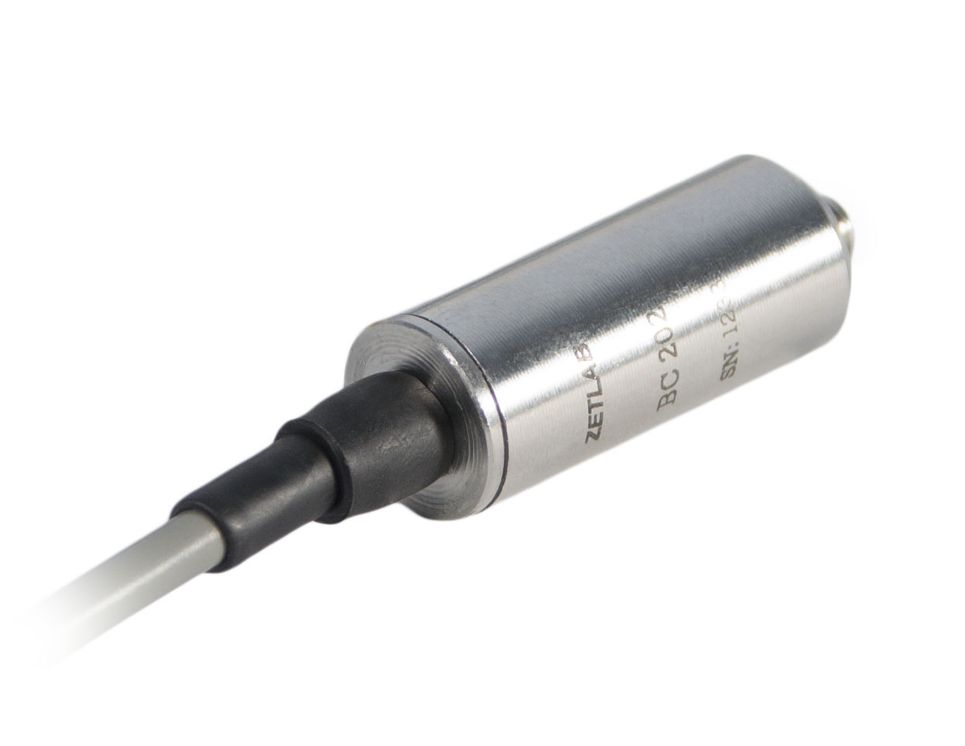

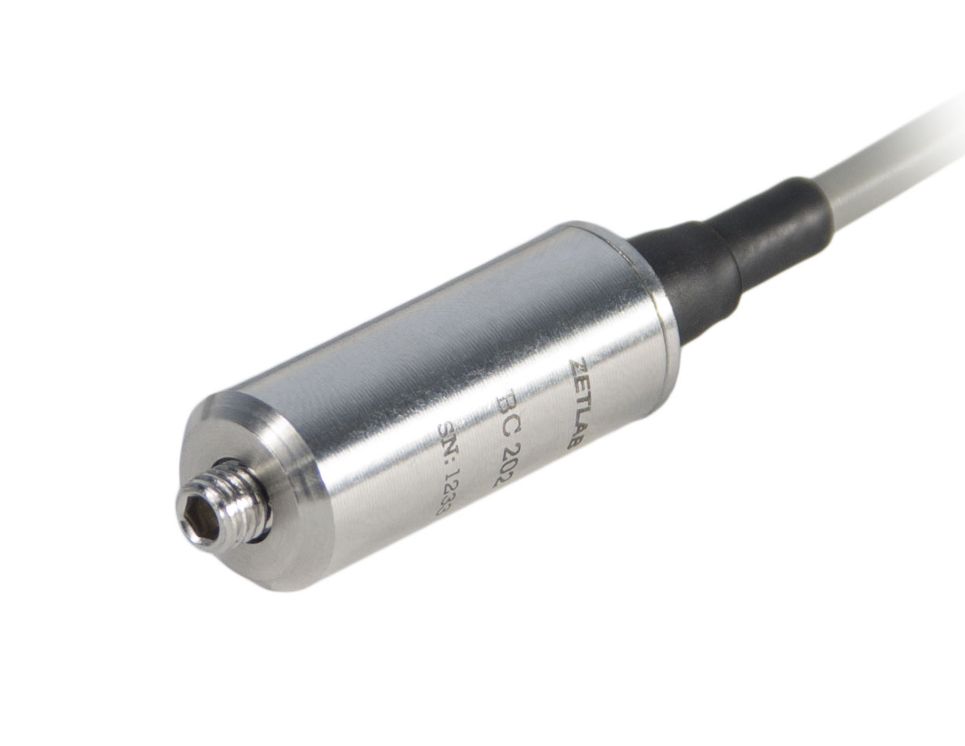

Акселерометр ВС 202
Чувствительность
100 мВ/g
Частотный диапазон
до 500 Гц
Относительная поперечная чувствительность
≤5 %
- Недостатки
- Преимущества
Стоимость Цена по запросу
Российское производство
Гарантия производителя
Доставка по РФ и ЕАЭС
- измеряет переменную и постоянную составляющую сигнала;
- датчик линейных ускорений;
- датчик положений;
- датчик крена-дифферента;
- чувствительность: 100 мВ/g;
- частотный диапазон: до 500 Гц.
цена по запросу
Технические характеристики
| Чувствительность | 100 мВ/g |
|---|---|
| Частотный диапазон | до 500 Гц |
| Относительная поперечная чувствительность | ≤5 % |
| Амплитудный диапазон | ±14 g |
| Собственные шумы, СКЗ | <0,01 g |
| Диапазон измеряемых значений виброускорения | 0,02 …10 g |
| Пределы допускаемой основной относительной погрешности измерений виброускорения | ±10 % |
| Выходное сопротивление | ≤500 Ом |
| Трёхпроводная схема подключения | земля, выходной сигнал, питание |
| Ток потребления | 5 мА |
| Напряжение питания | 5 В |
| Уровень постоянного напряжения на выходе (в горизонтальном положении при 0 g) | 2,5 В |
| Материал корпуса | нержавеющая сталь |
| Поставляемые принадлежность | Шпилька |
| Крепёж | на шпильке М5 |
| Кабель (стандартная длина) | встроенный, 2 м |
| Масса | 16 г |
| Температурный диапазон | −40…+70°С |
Схема подключения акселерометра ВС 202

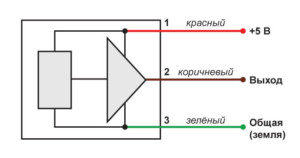

Электрическая схема акселерометра ВС 202 приведена на рисунке

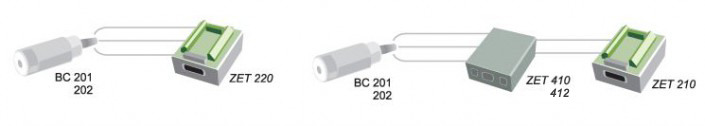

Акселерометры ВС 202 подключаются к модулю АЦП ЦАП ZET 220 напрямую, к ZET 210 через усилитель ZET 410 или ZET 412.

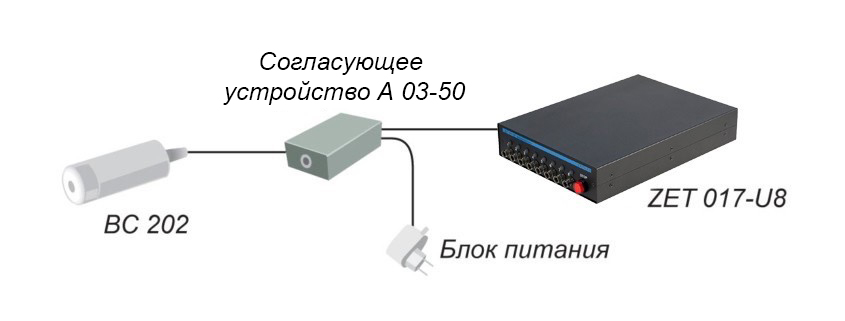

Акселерометры ВС 202 могут подключаться к анализаторам спектра ZET 017, ZET 032, ZET 034 или ZET 038 через согласующее устройство A 03-50, для удобства подключения на кабеле датчика устанавливается разъём miniXLR5.
Акселерометры ВС 202 являются ёмкостными акселерометрами и могут использоваться как датчики линейных ускорений и датчики положений, поскольку измеряют не только переменную, но и постоянную составляющую сигнала ускорения.
При установке акселерометров на наклонную поверхность можно измерить центробежное ускорение.
Дополнительная комплектация

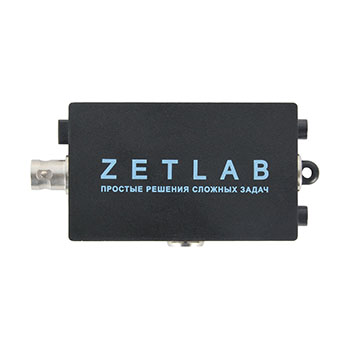

А 03-50 Согласующее устройство Подробнее
