Под заказ Артикул: 02-01

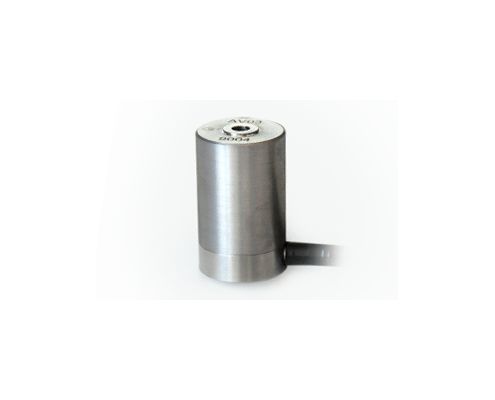

Преобразователь виброскорости АV 02-01
Диапазон измеряемой виброскорости
0,1…20 мм/с
Рабочий диапазон температур
−40…+85 °С
Диапазон рабочих частот измеряемой виброскорости
10…1000 Гц
- измерения виброскорости в составе стационарных вибродиагностических систем;
- преобразование сигнала, пропорционального виброскорости, с пьезоэлектрического элемента в стандартный токовый сигнал 4…2...
- частотный диапазон: 10…1000 Гц;
- взрывозащищённое исполнение.
с выходом по току
Стоимость Цена по запросу
Российское производство
Гарантия производителя
Доставка по РФ и ЕАЭС
Технические характеристики
| Коэффициент преобразования на базовой частоте 159,15 Гц | 0,8 ±0,04 мА·с/мм |
|---|---|
| Относительная поперечная чувствительность | — |
| Диапазон измеряемой виброскорости | 0,1…20 мм/с |
| Неравномерность частотной характеристики относительно значения на базовой частоте 159,15 Гц, в пределах | от 3 до минус 12,5 % |
| Рабочий диапазон температур | −40…+85 °С |
| Диапазон рабочих частот измеряемой виброскорости | 10…1000 Гц |
| Собственная частота в закреплённом состоянии | >25 кГц |
| Коэффициент влияния температуры окружающего воздуха, в пределах | ± 0,2 %/°С |
| Сопротивление нагрузки в цепи токового выхода: при напряжении питания 9 В при напряжении питания 25 В | g ≤100 Ом ≤800 Ом |
| Питание от внешнего источника постоянного тока напряжением) | 9…25 В |
| Время установления рабочего режима | — |
| Материал корпуса | нержавеющая сталь |
| Тип соединителя | 4 вывода под клеммы |
| Кабель (стандартная длина) | встроенный с металлорукавом, 2 м |
| Масса (без кабеля) | 95 г |

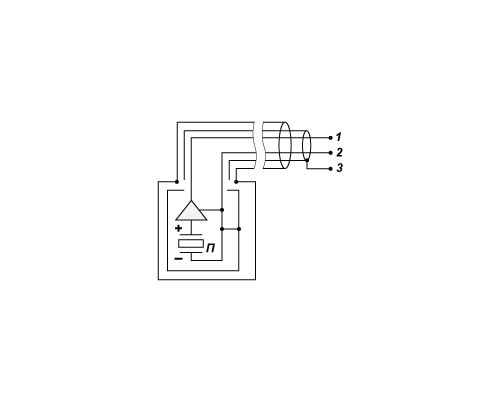

Схема подключения
преобразователей виброскорости AV02-01
Встроенный электронный усилитель – нормирующий преобразователь обеспечивает преобразование сигнала, пропорционального виброскорости, с пьезоэлектрического элемента в стандартный токовый сигнал 4…20 мА.
Электрическая изоляция пьезоэлемента и встроенного усилителя-преобразователя от корпуса исключает влияние на результаты измерений заземляющих контурных токов.
