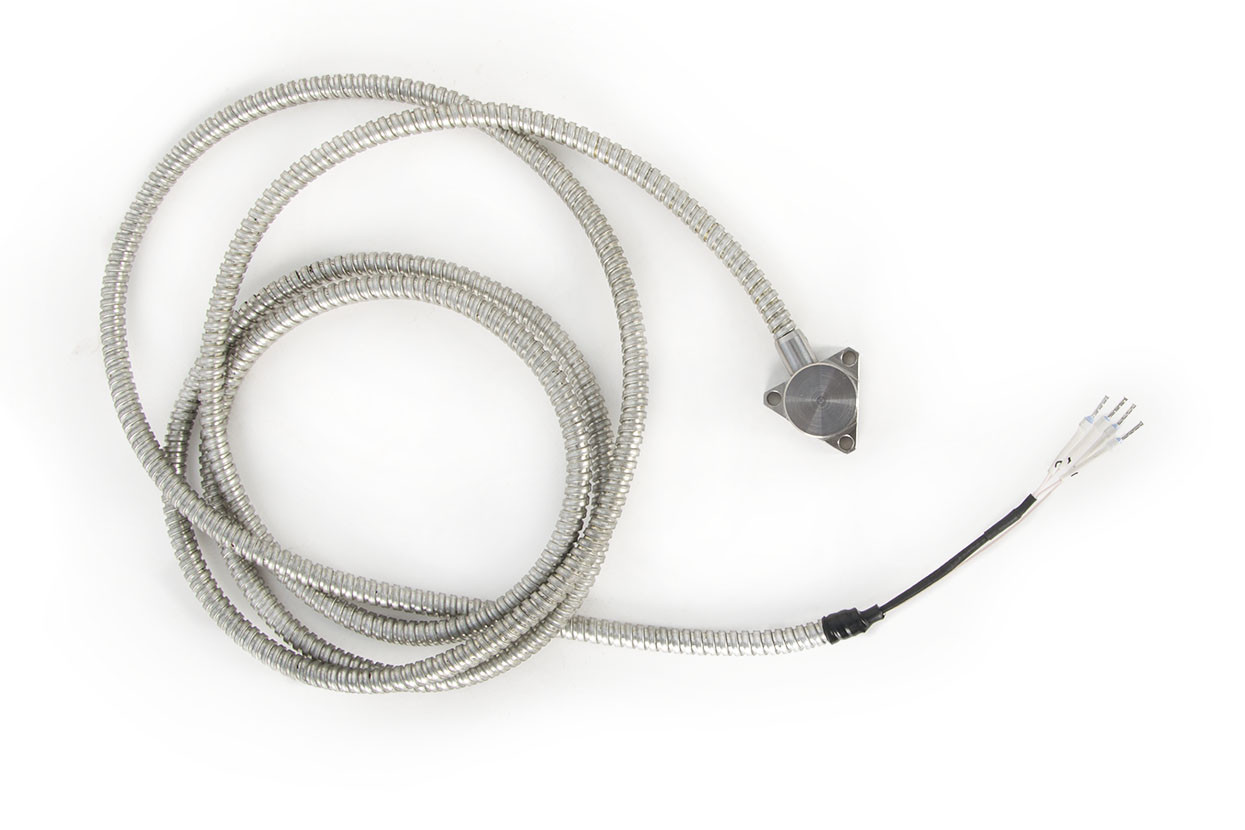

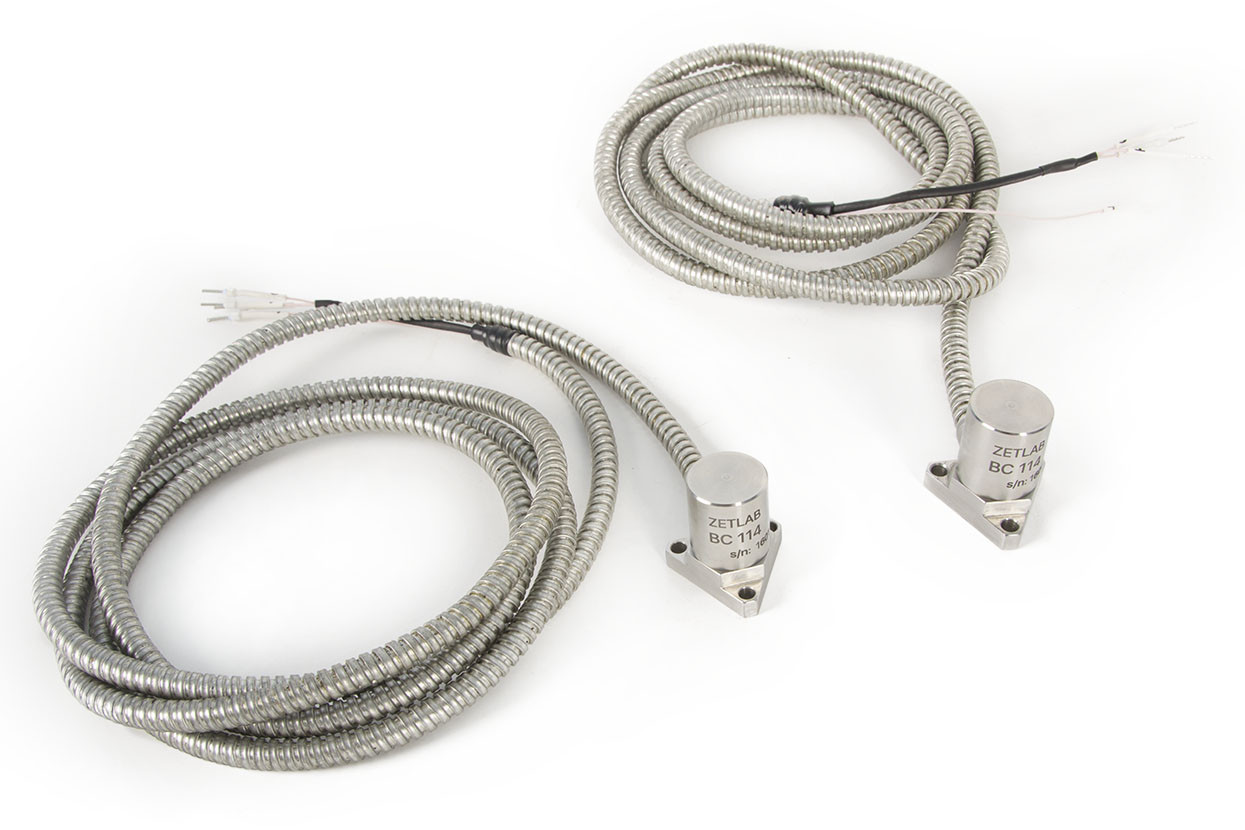

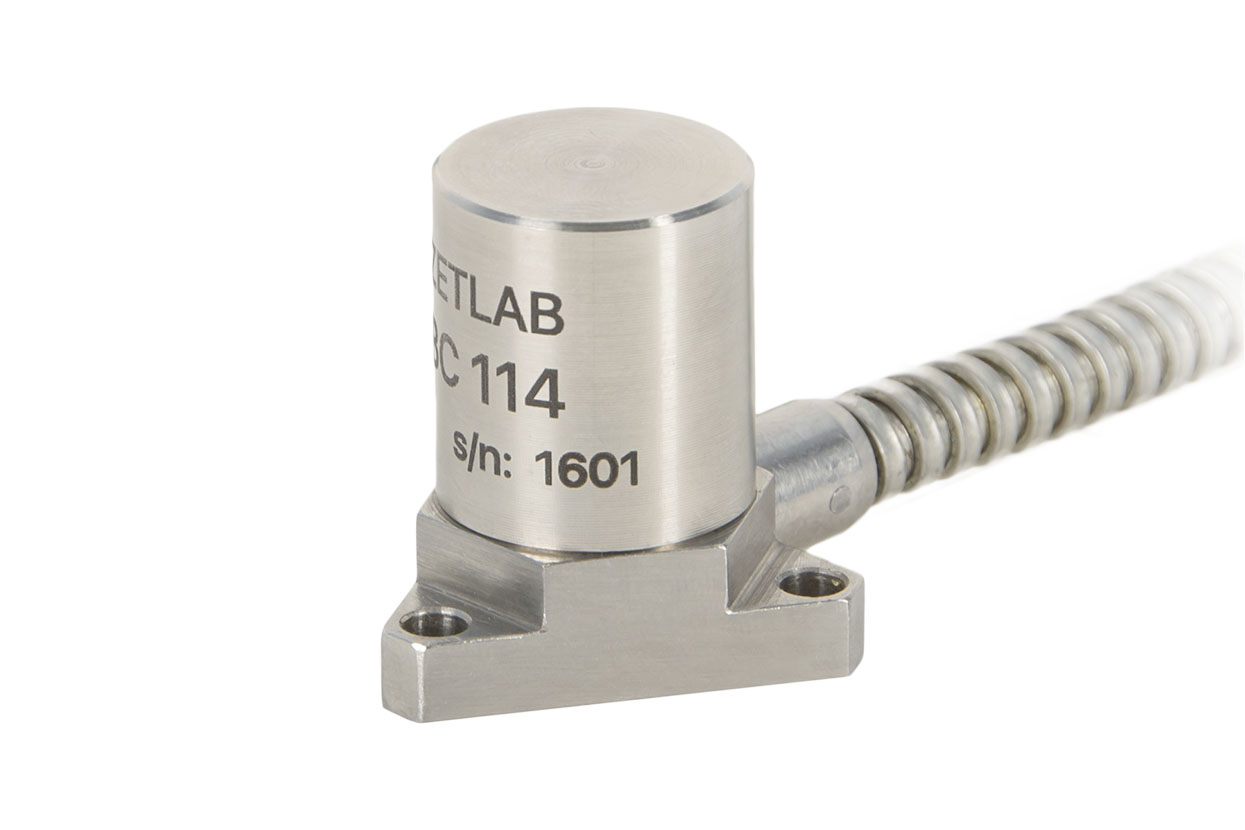

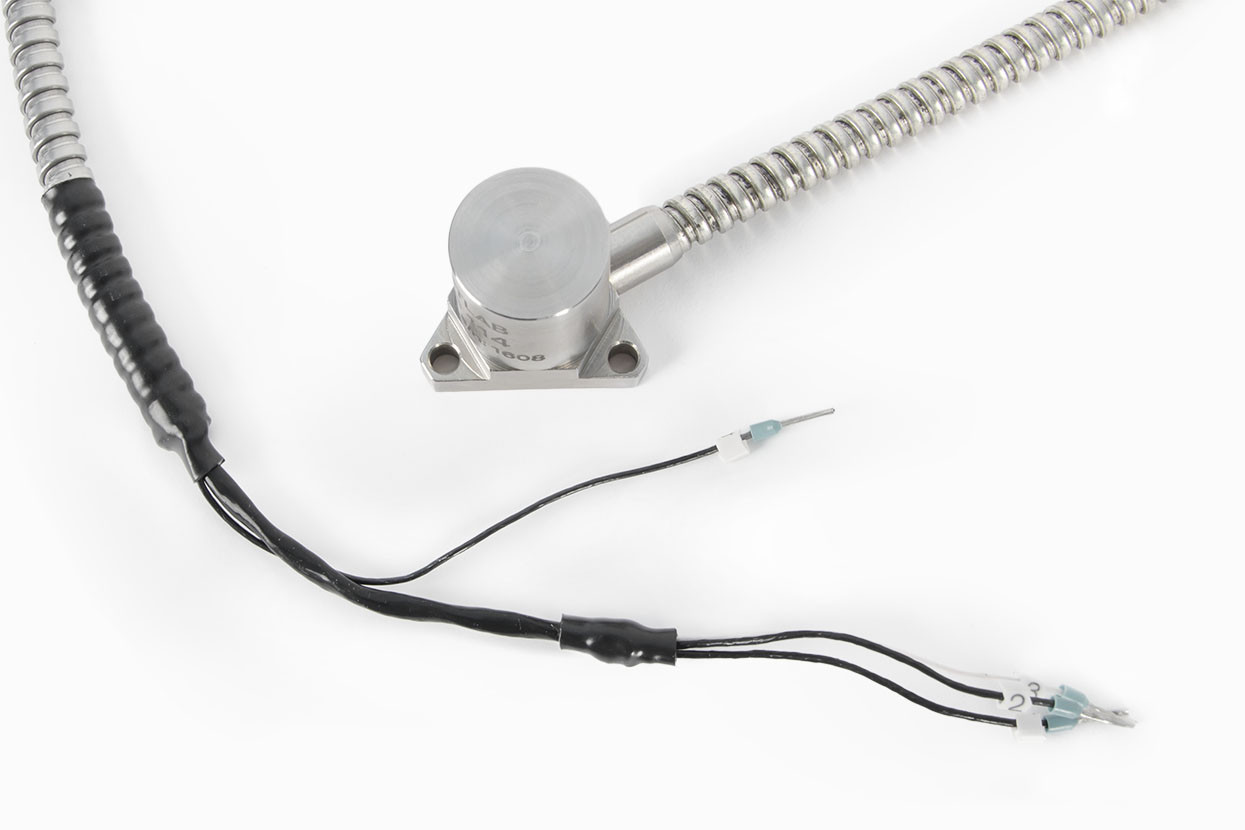

| Номинальное значение коэффициента преобразования на опорной частоте 80 Гц — исполнение ZET 114A — исполнение ZET 114B — исполнение ZET 114C | 0,4 мА/мм·с -1 0,3 мА/мм·с -1 0,2 мА/мм·с -1 |
|---|---|
| Пределы отклонения действительного значения коэффициента преобразования от номинального значения | ± 20 % |
| Значение начального выходного тока | от 3,5 до 4,5 мА |
| Диапазон измерений СКЗ виброскорости — исполнение ZET 114A — исполнение ZET 114B — исполнение ZET 114C | от 0,1 до 40 мм/с от 0,1 до 30 мм/с от 0,1 до 20 мм/с |
| Диапазон рабочих частот | 10…1000 Гц |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 80 Гц | ± 6 % |
| Пределы дополнительной приведенной погрешности измерений СКЗ виброскорости к верхнему пределу диапазона измерений на базовой частоте | ± 6 % |
| Температурный диапазон | −40…+125 °С |
| Напряжение питания | 9…36 В |
| Сопротивление токовой петли | 0…250 Ом |
| Материал корпуса | нержавеющая сталь |
| Кабель (стандартная длина) | встроенный с металлорукавом, 2 м |
| Масса (с кабелем) | 820 г |
| Поставляемые принадлежности | 3 винта M4×10 |

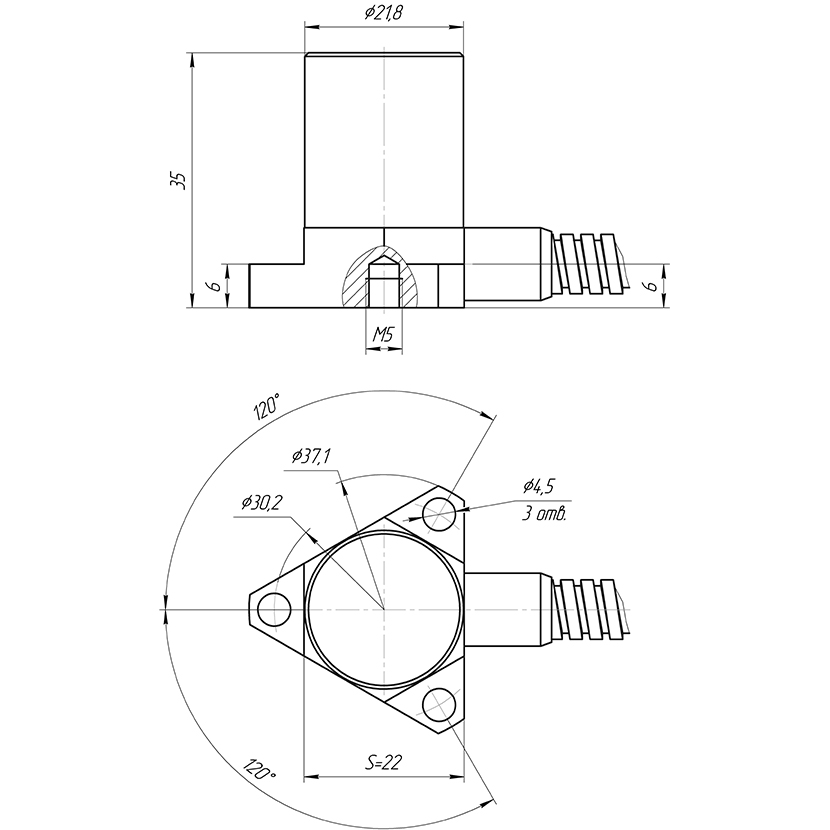

преобразователей виброскорости ZET 114 (ВС 114)

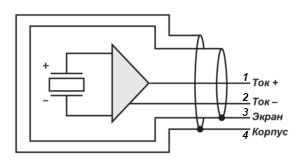

Электрическая принципиальная схема велосиметров ZET 114 (ВС 114) приведена на рисунке.
Встроенный электронный усилитель обеспечивает преобразование сигнала, пропорционального СКЗ виброскорости, с пьезоэлектрического элемента в стандартный токовый сигнал 4…20 мА.
Крепление датчиков может осуществляться двумя способами:

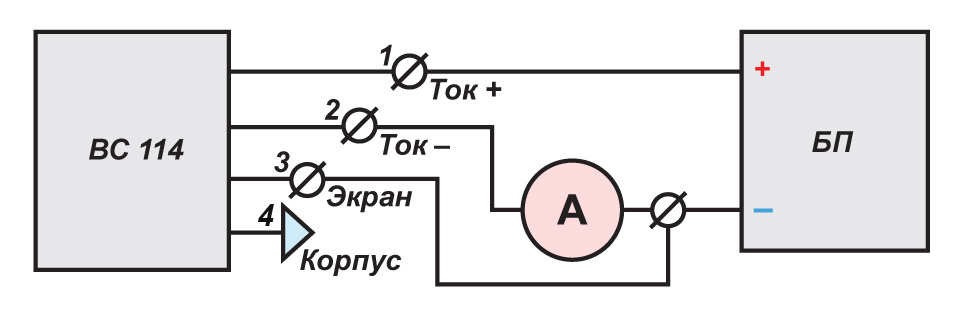

Схема подключения велосиметров ZET 114
через источник питания

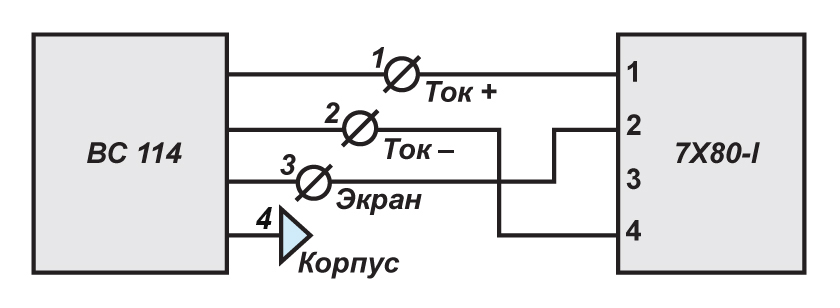

Схема подключения велосиметров ZET 114
к цифровым модулям ZET 7X80-I
