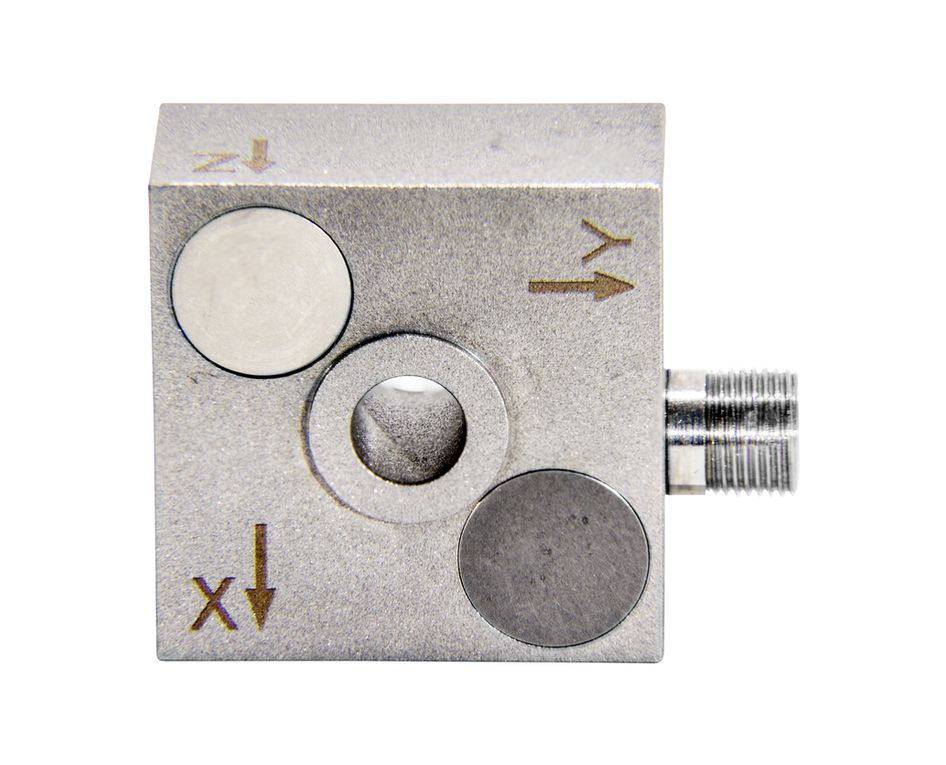

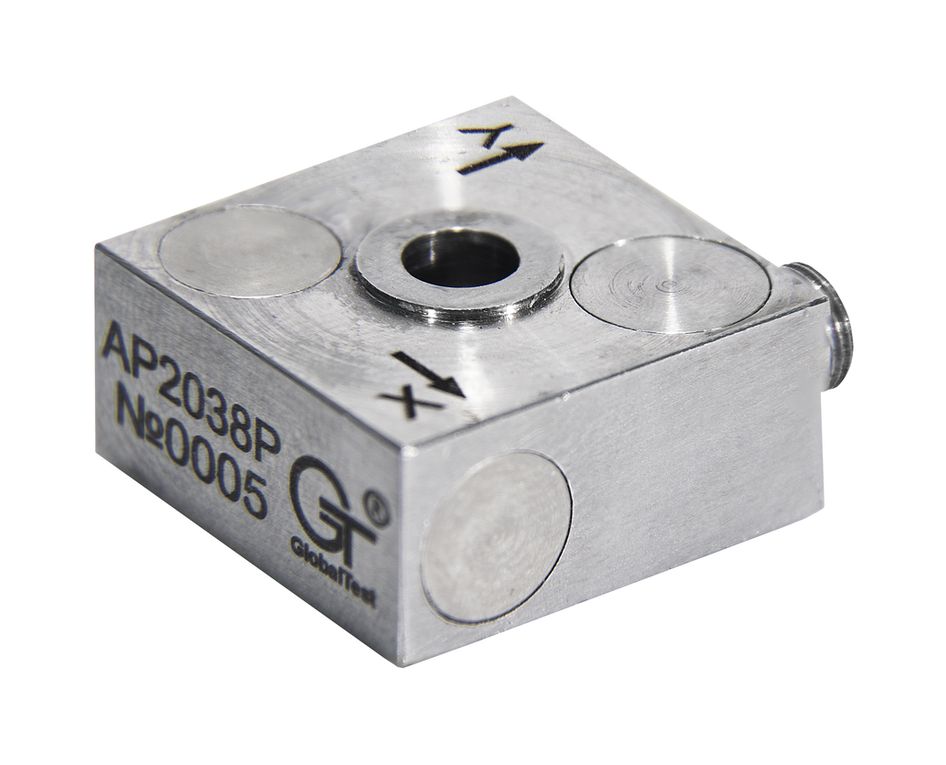

Акселерометр АР2038P
- трёхкомпонентный акселерометр;
- со встроенной электроникой стандарта ICP;
- чувствительность: 10/100/500/1000 мВ/g;
- частотный диапазон: 0,5 … 12 000 Гц.
цена по запросу
Технические характеристики
| Чувствительность | 10 мВ/g | 100 мВ/g | 500 мВ/g | 1000 мВ/g |
|---|---|---|---|---|
| Относительный коэффициент поперечного преобразования | <5% | |||
| Частотный диапазон | 0,5 … 5 000 Гц | |||
| Амплитудный диапазон | ±500 g | ±50 g | ±10 g | ±5 g |
| Максимальный удар (пиковое значение) | ±1000 g | |||
| Ток питания | 2…20 мА | |||
| Напряжение питания | 18…30 В | |||
| Температурный диапазон | −55…+125 °С | |||

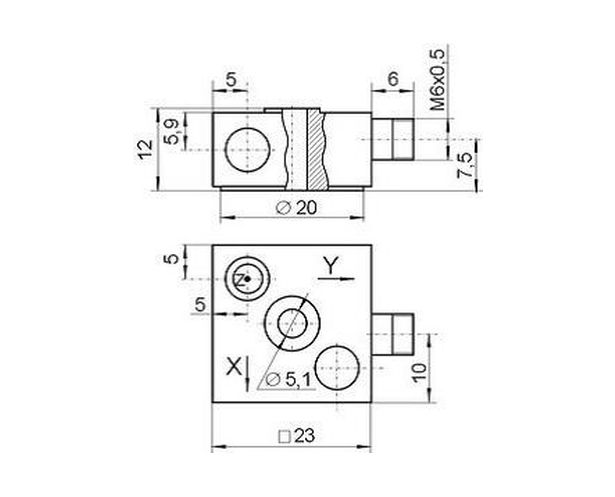

| Тип соединителя | AR0901 (М6 × 0,5) | |||
| Длинна кабеля | 2 м | |||
| Масса (без кабеля) | 36 г | |||
Особенности
трёхкомпонентных акселерометров АР2038P
- сочетание высоких значений осевой чувствительности, собственной частоты и ударной стойкости;
- низкая чувствительность к электромагнитным полям;
- встроенный предусилитель;
- широкий диапазон питающего напряжения и тока;
- низкий уровень собственного шума;
- разъёмное соединение с кабелем.

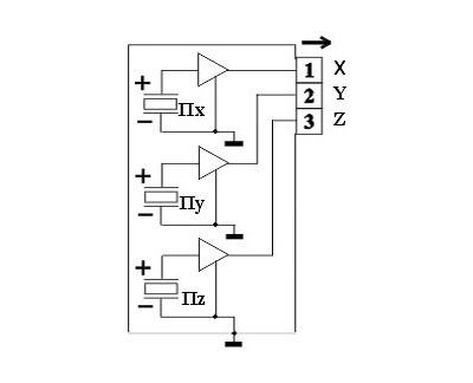

Схема подключения
трёхкомпонентных акселерометров АР2038P
Встроенный усилитель стандарта ICP (IEPE) позволяет непосредственно подключать акселерометры АР2038P к анализаторам спектра.
Программное обеспечение ZETLAB, поставляемое с анализаторами спектра, позволяет без долгих настроек получить результаты измерений и вторичные параметры в графическом и численном виде, раскладывать сигнал на спектральные составляющие, строить автоматизированные системы управления и измерений.
Трёхкоординатный «однокристальный» акселерометр АР2038P измеряет три взаимноперпендикулярных вектора виброускорения, проходящих через одну точку, находящуюся в центре пьезоэлемента вибродатчика. Информация с электродов пьезоэлемента преобразуется многоканальным дифференциальным усилителем-сумматором и выводится на три BNC выхода x, y, и z. Вибродатчики позволяют определить объёмный фазовый портрет виброускорений в точке их закрепления на объекте.
