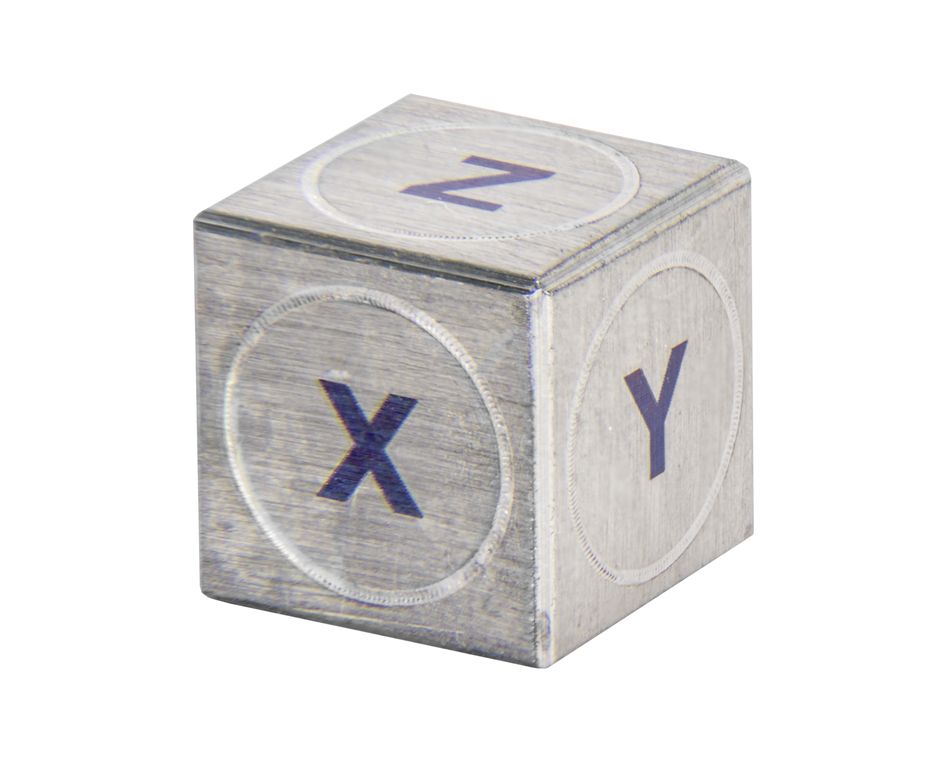

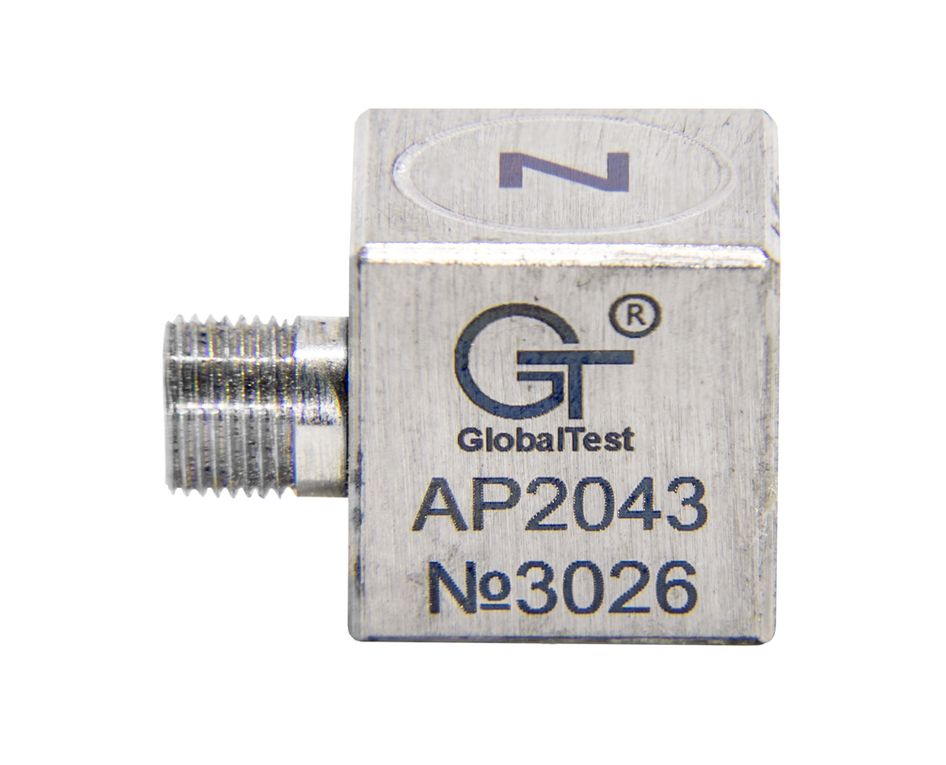

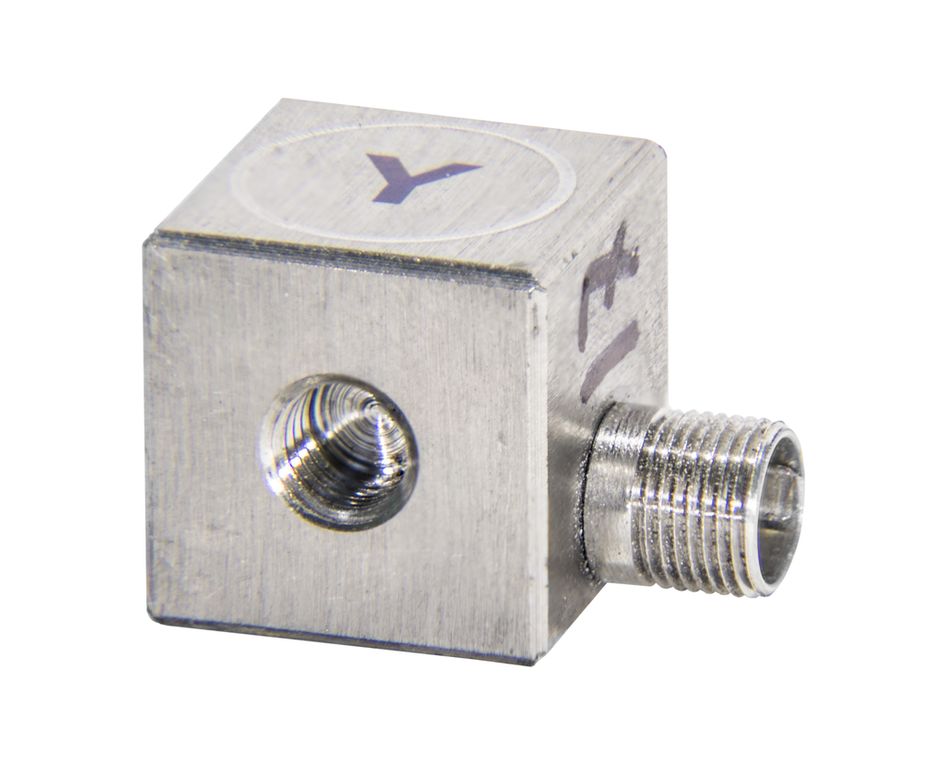

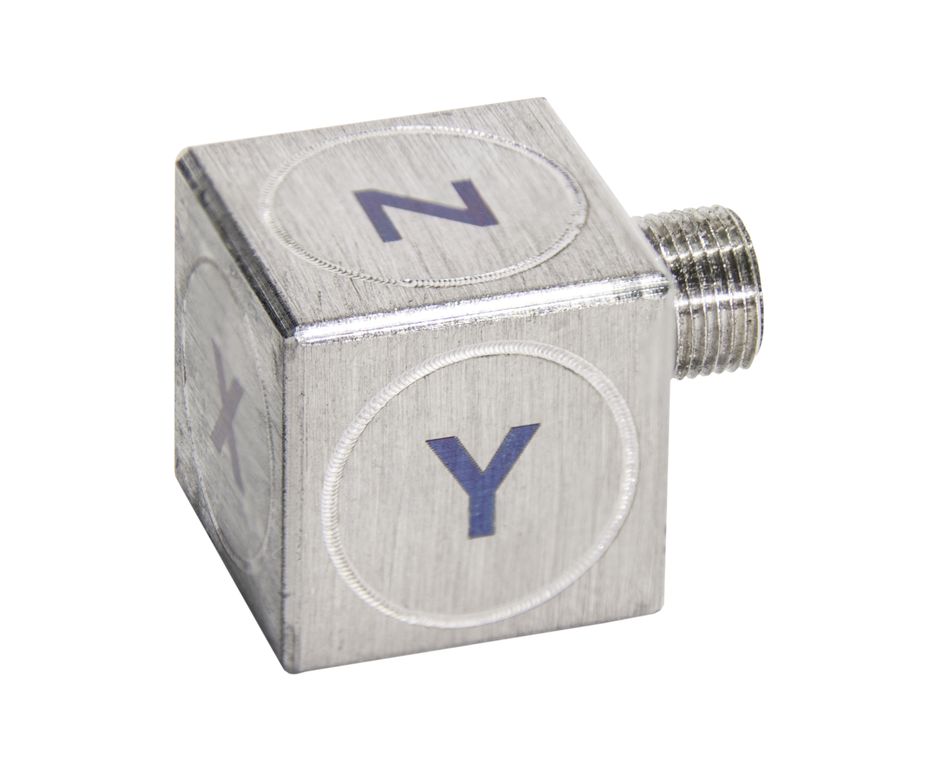

Акселерометр АР2043
- трёхкомпонентный акселерометр;
- со встроенной электроникой стандарта ICP;
- чувствительность: 10/30/50/100 мВ/g;
- частотный диапазон: 0,5 … 12 000 Гц.
цена по запросу
Технические характеристики
| Чувствительность | 10 мВ/g | 30 мВ/g | 50 мВ/g | 100 мВ/g |
|---|---|---|---|---|
| Относительный коэффициент поперечного преобразования | <5% | |||
| Частотный диапазон | 0,5 … 12 000 Гц | |||
| Амплитудный диапазон | 500 g | 150 g | 100 g | 50 g |
| Максимальный удар (пиковое значение) | ±1000 g | |||
| Ток питания | 2…20 мА | |||
| Напряжение питания | 18…30 В | |||
| Температурный диапазон | −55…+125 °С | |||

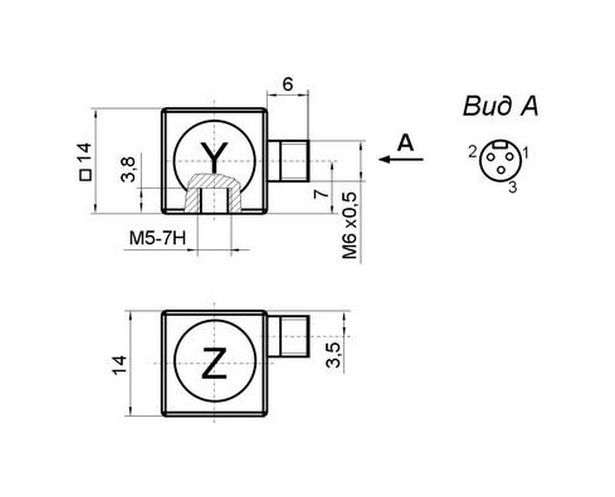

| Тип соединителя | AR0901 (М6 × 0,5) | |||
| Длинна кабеля | 2 м | |||
| Масса (без кабеля) | 13 г | |||
Особенности
трёхкомпонентных акселерометров АР2043
- сочетание высоких значений осевой чувствительности, собственной частоты и ударной стойкости;
- низкая чувствительность к электромагнитным полям;
- встроенный предусилитель;
- широкий диапазон питающего напряжения и тока;
- низкий уровень собственного шума.

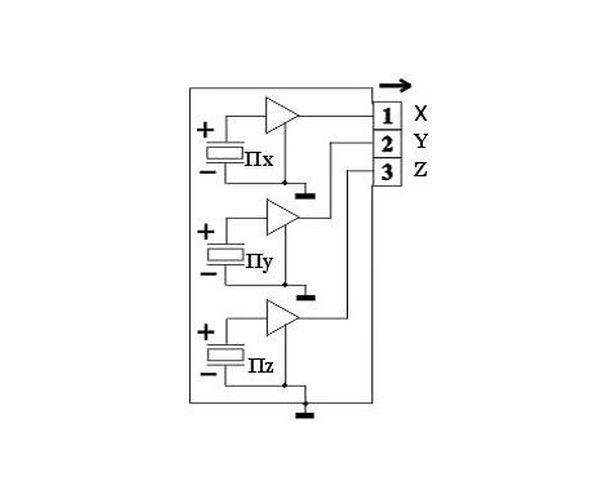

Схема подключения
трёхкомпонентных акселерометров АР2043
Встроенный усилитель стандарта ICP (IEPE) позволяет непосредственно подключать акселерометры АР2043 к анализаторам спектра.
Программное обеспечение ZETLAB, поставляемое с анализаторами спектра, позволяет без долгих настроек получить результаты измерений и вторичные параметры в графическом и численном виде, раскладывать сигнал на спектральные составляющие, строить автоматизированные системы управления и измерений.
Трёхкоординатный «однокристальный» акселерометр АР2043 измеряет три взаимноперпендикулярных вектора виброускорения, проходящих через одну точку, находящуюся в центре пьезоэлемента вибродатчика. Информация с электродов пьезоэлемента преобразуется многоканальным дифференциальным усилителем-сумматором и выводится на три BNC выхода x, y, и z. Вибродатчики позволяют определить объёмный фазовый портрет виброускорений в точке их закрепления на объекте.
