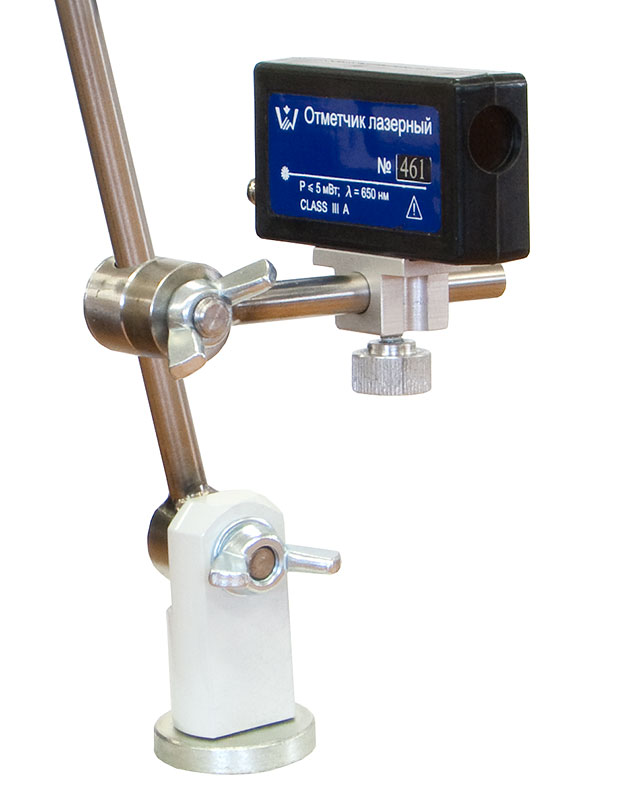

Лазерный отметчик фазы ОФЛ-1
- диапазон измерений от 10 до 150 cм;
- В качестве источника света используется лазер 5 мВт с длиной волны 650 нм;
- класс защиты III A.
Комплект поставки:
Технические характеристики
| Диапазон измерений | 10-150 см |
|---|---|
| Напряжение питания отметчика | 3,5-5 В |
| Потребляемый ток отметчика | не более 40 мА |
| Длина волны лазера | 650 нм |
| Мощность лазера | 5 мВт |
| Класс защиты | III A |
| Диапазон рабочих температур | от -20 до + 40°С |
| Относительная влажность воздуха без конденсации влаги | до 95% |
| Степень защиты от пыли и влагонепроницаемости по ГОСТ 14254-96 | IP 30 |
| Габариты | 93х45х22 |
Принцип работы
лазерный отметчик фазы ОФЛ-1
Лазерный отметчик фазы использует в качестве запускающей метки полоску специального материала. Минимальная ширина метки для надёжного срабатывания лазерного отметчика фазы должна составлять: Для оборотов (об/мин): L > (D * dX * RPM) / 6 = (D * RPM) / (16 * F)
Или для частоты вращения (в Гц): L > (10 * D * dX * F1) = 4 * D * F1 / F где:
L – ширина метки в мм;
D – диаметр шейки ротора в мм;
dX – шаг в сигнале, сек
RPM – частота вращения в об/мин
F – верхняя частота в спектре, Гц
F1 – оборотная частота (частота вращения), Гц
Например, для установки отметки на шейку ротора диаметром 250 мм при частоте вращения 3000 об/мин и верхней частоте в спектре 1000Гц минимальная ширина метки составляет: L > 250 * 3000 / (16 * 1000) = 46,875 мм
Внимание!!! При проведении балансировочных работ, а также при периодическом мониторинге гармонических составляющих спектра (амплитуды/фазы) нельзя изменять положение фазовой отметки на роторе и место установки фазового отметчика. Или при ширине метки в 15 мм, верхняя частота в спектре должна быть больше 3125 Гц.
