Под заказ Артикул: ЛИР-14

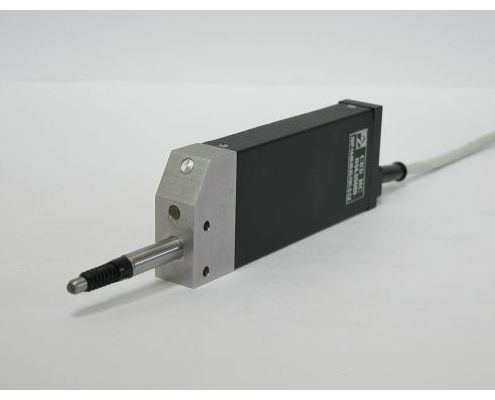

Датчик перемещений ЛИР-14
Ход штока — L изм, мм
10 мм 20 мм
Напряжение питания
+5 В +12 В ±12 В
Интервал рабочих температур
+5…+50 °С
- преобразователь линейного перемещения со штоком;
- принцип действия – фотоэлектрический;
- дискретность: от 0,1 до 10 мкм;
- класс точности: 2; 3;
- применяется при контактном методе измерения;
- № 54714-13 в реестре СИ РФ.
Инкрементный линейный Цена зависит от комплектации
Стоимость Цена по запросу
Российское производство
Гарантия производителя
Доставка по РФ и ЕАЭС
Технические характеристики
| Ход штока — L изм, мм | 10 мм 20 мм |
|---|---|
| Напряжение питания | +5 В +12 В ±12 В |
| Выходной сигнал | СТ (~11 мкА); СН (~1 В); ПИ (TTL) ПИ (НTL); СН (~8 В) |
| Период регулярного растра измерительной шкалы (только для выходных сигналов типов СТ, СН) | 20; 40 мкм |
| Дискретность (только для выходных сигналов типа ПИ) | 0,1; 0,2; 0,5; 1; 2; 2,5; 5; 10 мкм |
| Класс точности | 2 кл ∆д(мкм) = 1+2,5ЧLизм(м) 3 кл ∆д(мкм) = 2+4,5ЧLизм(м) |
| Интервал рабочих температур | +5…+50 °С |
| Масса (без кабеля) | 0,2 кг |
| Максимально допустимая скорость измерительного перемещения | 60 м/мин |
| Максимальное ускорение измерительного перемещения | 30 м/с 2 |
| Измерительное усилие, max | 1,2 Н |
| Допустимое радиальное усилие | ≤0,3 Н |
| Максимальное ударное ускорение при t=11 мс | 150 м/с 2 |
| Степень защиты от внешних воздействий | IP50; IP65 |
| Вибрационное ускорение в диапазоне частот (55…2000) Гц | ≤50 м/с 2 |
