Под заказ Артикул: ЛИР-ДА7

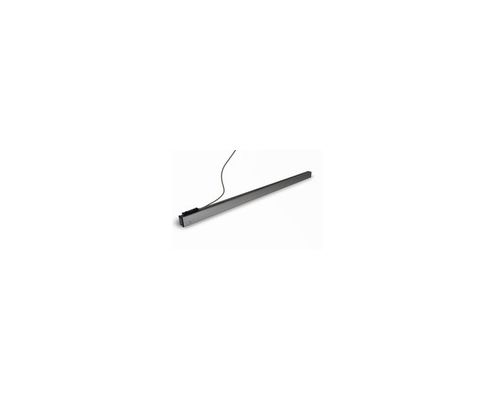

Датчик положения ЛИР-ДА7
Выходной сигнал
RS-422
Способ выдачи данных
SSI последовательный
Выходной код
двоичный код
- абсолютный датчик линейного положения;
- принцип действия – фотоэлектрический;
- длина измерения: до 1240 мм;
- дискретность: от 0,1 до 8 мкм;
- класс точности: от 3 до 5;
- напряжение питания: +5 В.
Абсолютный линейный Цена зависит от комплектации
Стоимость Цена по запросу
Российское производство
Гарантия производителя
Доставка по РФ и ЕАЭС
Для формирования кода положения после включения питания не требуется предварительного перемещения.
Способ выдачи данных последовательный, интерфейс SSI, 24 разряда (25 для разрешения 0,1 мкм).
Технические характеристики
| Длина перемещения | 70; 120; 170; 220; 270; 320; 370; 420; 470; 520; 570; 620; 670; 720; 770; 820; 870; 920; 970; 1020; 1140; 1240 мм |
|---|---|
| Дискретность | 0,1; 0,2; 0,5; 1; 2; 4; 8 мкм |
| Класс точности | 3 кл ∆д(мкм) = 2+4,5ЧLизм(м) 4 кл ∆д(мкм) = 5+8ЧLизм(м) |
| Выходной сигнал | RS-422 |
| Способ выдачи данных | SSI последовательный |
| Выходной код | двоичный код |
| Разрешение в пределах одного оборота | 24 (16777216) бит (кол. позиций) 25 (33554432) бит (кол. позиций) |
| Напряжение питания | +5 В |
| Ток потребления не более | 350 мА |
| Интервал рабочих температур | 0…+70 °С |
| Вариант исполнения | 1 — Начало отсчета слева, кабель вправо 2 — Начало отсчета слева, кабель влево 3 — Начало отсчета справа, кабель вправо 4 — Начало отсчета справа, кабель влево |
| Масса (без кабеля) | 0,12+0,6 кг (Длина измерения в метрах + 0,085) |
| Максимально допустимая скорость измерительного перемещения | 120 м/мин |
| Максимальное ударное ускорение при t=11 мс | 150 м/с 2 |
| Степень защиты от внешних воздействий | IP53 |
| Вибрационное ускорение в диапазоне частот (55…2000) Гц | ≤50 м/с 2 |
Форма заказа
Запросить стоимость датчика перемещений ЛИР-ДА7
