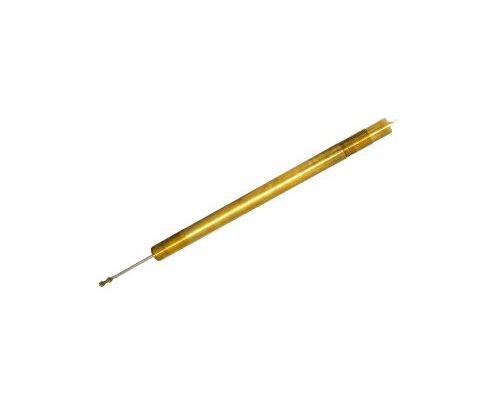

Datchik peremeshheniya LVDT
Под заказ

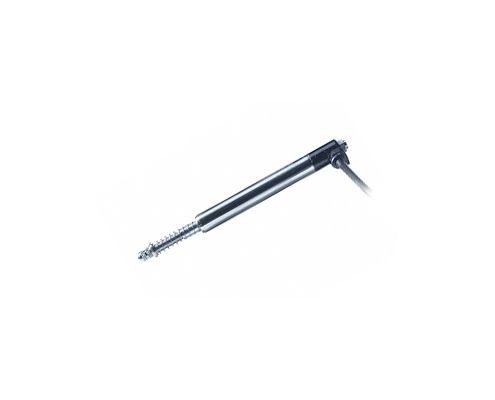

Датчик перемещения WI

Параметр WI/2mm-T
Номинальный диапазон измерений 0…2 мм
Номинальный сигнал в начальной точке -40 мВ/В
  • диапазон измерений до ± 10 мм;
  • высокий диапазон температур и давления;
  • точность и надёжность измерений;
  • подходит для использования в промышленных условиях.

Цена датчика перемещения зависит от технических характеристик устройства.

Стоимость Цена по запросу
Российское производство Гарантия производителя Доставка по РФ и ЕАЭС

Датчик перемещения — это прибор, определяющий величину линейного и углового механического перемещения объекта.

Датчики делятся на две категории — датчики линейного перемещения и датчики углового перемещения.

Особенности

датчиков перемещения WI

высокий диапазон температур и давления
линейность и воспроизводимость
простота конструкции
отсутствие движущихся электрических контакт

Технические характеристики

Параметр WI/2mm-T WI/5mm-T WI/10mm-T
Номинальный диапазон измерений 0…2 мм 0…5 мм 0…10 мм
Номинальная выходная амплитуда (между начальной и конечной точками при ненагруженном выходе) 80 мВ/В
Номинальный сигнал в начальной точке -40 мВ/В
Номинальный сигнал в конечной точке 40 мВ/В
Допуск выходной амплитуды ± 1 %
Нулевой сигнал Выходной сигнал равен нулю при установке плунжера или щупа в середине диапазона измерения
Допуск на установку нулевого сигнала ± 4 мВ/В
Нелинейность (максимальное отклонение между начальной и конечной точками (включая гистерезис)) ± 0,2 %
Номинальный диапазон температур 10 … 60°С
Рабочий диапазон температур -20 … 80°С
Вес измерительного элемента без соединительного кабеля 12 гр 15 гр 20 гр
Степень защиты согласно EN 60529 IP67
Материал поверхности коррозионостойкий
Длина кабеля 3 м

Принцип работы

датчиков перемещения WI

Датчики WI обеспечивают хорошую точность, линейность, чувствительность и разрешение, а также работу без трения и высокую жёсткость. Датчики перемещения LVDT  подключаются к регистрирующей аппаратуре (тензометрической станции ZET 058 или ZET017-T8, либо к интеллектуальным LVDT-датчикам ZET 7111‑L.

LVDT-датчик преобразует прямолинейное перемещение объекта, с которым он связан механически, в электрический сигнал.

К отличительным особенностям LVDT-датчиков можно причислить очень большой динамический диапазон измеряемых перемещений (от десятков микрон до ±0,5 м) и возможность работать в самых жёстких условиях эксплуатации. Первое следует из принципа действия, а второе — из конструктивного исполнения.

Линейные дифференциальные трансформаторы с переменным коэффициентом передачи (Linear Variable Differential Transformer — LVDT) являются точным и надёжным средством для измерения линейного перемещения. Датчики преобразуют линейные перемещения объекта измерения в электрический сигнал, при подключении к нему измерительный модуль ZET 7111-L, то он в свою очередь будет преобразовывать и передавать данные с датчика на ПК.

Поскольку в датчиках применен принцип линейного переменного дифференциального трансформатора, что обеспечивает стабильность измерений. LVDT-датчики широко используются в механообработке, робототехнике, авиации и компьютеризированном производстве.

ПРИМЕРЫ ПРИМЕНЕНИЯ

датчиков перемещения WI

  • Система управления сервогидравлическим стендом в замкнутом контуре
Sistema-upravleniya-servogidravlicheskim-stendom-v-zamknutom-konture-1-180x180

Дополнительная комплектация

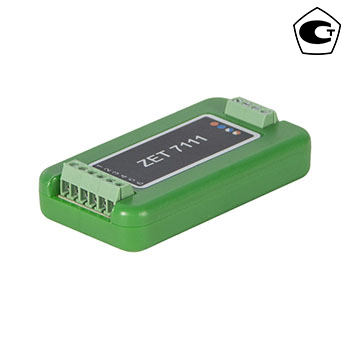

ZET 7174 преобразователь интерфейса; CAN 2.0 → USB ZET 7174 преобразователь интерфейса; CAN 2.0 → USB Подробнее ZET 7176 преобразователь интерфейса; CAN 2.0 ↔ Ethernet/Wi-Fi ZET 7176 преобразователь интерфейса; CAN 2.0 ↔ Ethernet/Wi-Fi Подробнее ZET 7111-L измерительный модуль для LVDT датчиков; интерфейс CAN 2.0 ZET 7111-L измерительный модуль для LVDT датчиков; интерфейс CAN 2.0 Подробнее ZET 017-T8 тензостанция 8 каналов ZET 017-T8 тензостанция 8 каналов Подробнее
