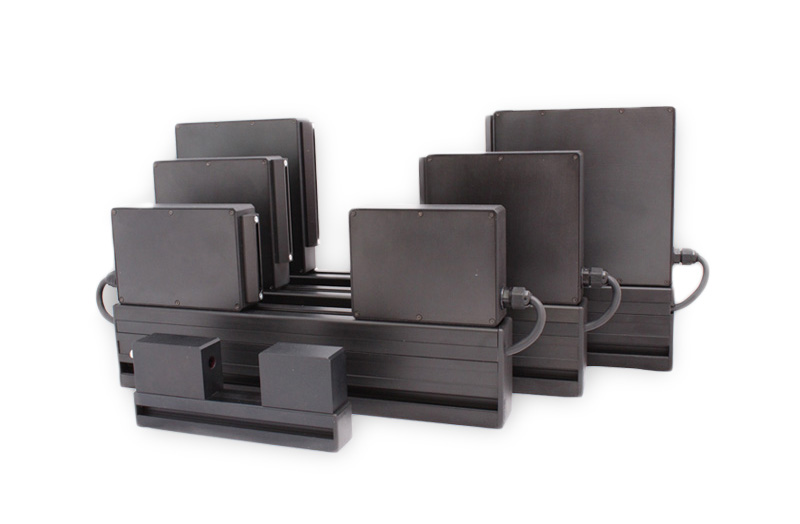

Оптический микрометр РФ651
- диапазон измерений: 25 мм, 50 мм, 75 мм, 100 мм;
- точность ± 3…20 мкм;
- свободная интеграция и работа в ПО ZETLAB;
- произвольное расстояние между излучателем и приемником.
Метрологические характеристики
| Модель РФ651- | 25 | 50 | 75 | 100 |
|---|---|---|---|---|
| Рабочий диапазон | 25 мм | 48 мм | 75 мм | 98 мм |
| Минимальный размер объекта | 0,5 мм | 1 мм | 1,5 мм | 2 мм |
| Погрешность* | ± 5 мкм | ± 10 мкм | ± 15 мкм | ± 20 мкм |
| Максимальная частота обновления данных | 2000 Гц | 2000 Гц | 2000 Гц | 2000 Гц |
| Источник излучения | Светодиод или лазер | |||
| Класс лазерной безопасности | 1 (IEC60825-1) | |||
| Выходной интерфейс | цифровой: RS232 (макс. 921,6 Кбит/с) или RS485 (макс. 921,6 Кбит/с) или Ethernrt и (RS232 или RS485) аналоговый: 4…20 мА (нагрузка ≤ 500 Ом) или 0…10 В | |||
| Вход внешней синхронизации | 2,4 — 5 В (CMOS, TTL) | |||
| Логический выход | три входа, NPN: 100 мА max; 40 В max | |||
| Напряжение питания | 24 В (9…36) | |||
| Потребляемая мощность | 1,5…2 Вт | |||
| Устойчивость к внешним воздействиям | класс защиты: IP67 уровень вибраций: 20 g/ 10…1000 Гц, 6 часов для каждой из XYZ осей ударные нагрузки: 30 g/ 6 мс окружающая температура: -10…+60 °С относительная влажность: 5-95 % | |||
| Материал корпуса | алюминий | |||
| Вес (без кабеля) | 600 г | 2000 г | 2600 г | 4000 г |
* Определена для контроля положения границы типа «нож» и при расстоянии между излучателем и приёмником, равном двойному рабочему диапазону.
Области применения
оптических датчиков перемещения РФ651
Оптические микрометры РФ651 позволяют производить следующие бесконтактные измерения:
- определение ширины/диаметра крупных объектов;
- измерение зазоров;
- измерения по двум осям;
- регистрация перемещения объекта;
- распознавание и сортировка;
- считывание профиля объекта.
Принцип работы
оптических микрометров РФ651

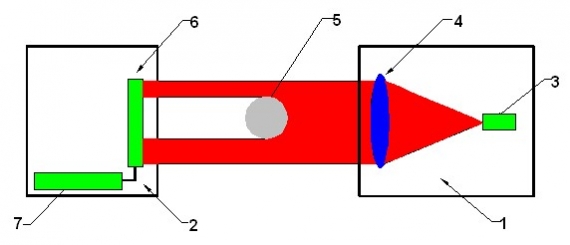

В основу работы датчика положен теневой метод.
Микрометр состоит из двух модулей: излучателя 1 и приемника 2. Излучение полупроводникового лазера 3 коллимируется объективом 4. При размещении объекта 5 в области коллимированного пучка формируемое теневое изображение сканируется линейкой ПЗС-фотоприемников 6. По положению теневой границы (границ) процессор 7 рассчитывает положение (размер) объекта.
Схема подключения
оптических микрометров РФ651
Оптический микрометр РФ651 подключаются к контроллерам через специализированное согласующее устройств, для удобства подключения на кабеле датчика устанавливается разъём miniXLR5.

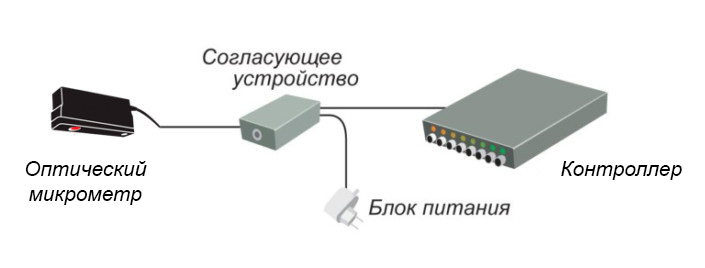

Общая схема подключения датчиков к контроллерам приведена на рисунке:
Пример обозначения при заказе:
РФ651-X/L-SERIAL-ANALOG-LOUT-IN-CC-M-AK
Характеристики
| Символ | Наименование |
|---|---|
| X | Рабочий диапазон, мм |
| L | Расстояние между корпусами излучателя и приёмника, закреплёнными на балке, мм |
| SERIAL | Тип последовательного интерфейса: RS232 — 232, или RS485 — 485, или (Ethernet и RS232) — ET-232 или (Ethernet и RS485) — ET-485 |
| ANALOG | Наличие аналогового выхода по току (I) или по напряжению (U) |
| LOUT | Наличие программируемых логических выходов |
| IN | Наличие входа синхронизации |
| СС | Кабельный ввод — CG, либо разъём — СС |
| M | Длина кабеля, м |
| AK | Наличие системы обдува окон |
Пример: РФ651-25/50-232-I-IN-CG-3 — рабочий диапазон — 25 мм, расстояние между излучателем и приёмником 50 мм, последовательный порт RS232, есть токовый выход 4…20 мА, есть вход синхронизации, кабельный ввод, длина кабеля 3 метра.
