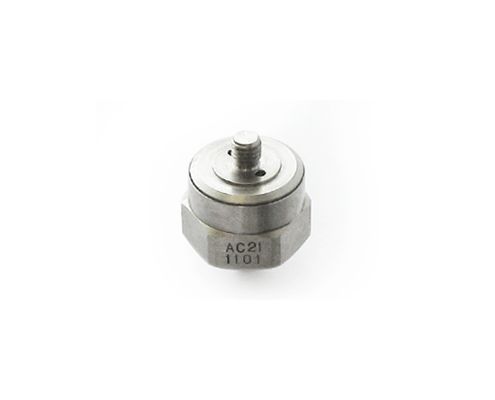

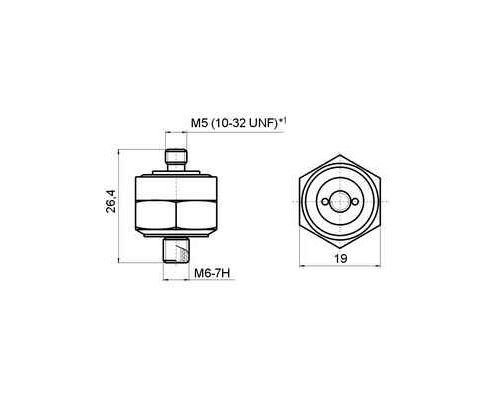

Датчик пульсации силы АС21
- измеряют переменную составляющую силы, действующую на объект измерения;
- используются самостоятельно и в сочетании с виброиспытательными системами и акселерометрами при динамических испытаниях машинного оборудования и различных конструкций.
цена по запросу
В комплект поставки датчика силы также входят:
антивибрационный кабель и шпилька для крепления
Датчики силы АС21 измеряют переменную составляющую силы, действующую на объект измерения.
В отличие от тензометрических датчиков силы, которые являются статическими, с помощью этих датчиков можно оценить передаточную характеристику конструкции.
Технические характеристики
| Чувствительность по заряду (номинальное значение) | 2 пКл/Н |
|---|---|
| Относительная поперечная чувствительность | — |
| Деформационная чувствительность | <0,05 Н·м/мкм |
| Диапазон силы | (−1000…+5000) Н |
| Электрическая емкость | 20…35 пФ |
| Резонансная частота | > 20 кГц |
| Масса | 23 г |
| Масса без кабеля | 14 г |
| Материал корпуса (определяется при заказе) | нержавеющая сталь/титановый сплав |
Особенности
датчиков пульсации силы АС21
Стабильность характеристик и надёжность в процессе эксплуатации
Прочная конструкция и герметичный корпус, гарантирующие исключительную долговечность
Стабильность характеристик и надёжность в процессе эксплуатации
Прочная конструкция и герметичный корпус, гарантирующие исключительную долговечность
Широкий диапазон рабочих температур
Низкая чувствительность к изменению температуры
Широкий диапазон рабочих температур
Низкая чувствительность к изменению температуры
Сочетание высоких значений осевой чувствительности, собственной частоты и ударной стойкости
Сочетание высоких значений осевой чувствительности, собственной частоты и ударной стойкости
Схема подключения
Порядок работы
датчиков пульсации силы АС21 с анализатором спектра ZET 017-U
После сбора измерительного стенда в составе: датчика пульсации силы АС21, усилителя напряжения АС-100 и анализатора спектра ZET 017-U, необходимо произвести ряд настроек, для корректного отображения измеряемых параметров.
Запустить ПО ZETLAB и в программе «Диспетчер устройств» настроить параметры измерительного канала: указать измеряемую физическую величину, коэффициент внешнего усилителя (из паспорта на усилитель напряжения АС-100) и чувствительность датчика силы (в пересчёте на вольты).
Для того, чтобы пересчитать чувствительность датчика, нужно воспользоваться формулой:
U[В/ед. изм.] = Q[Кл/ед. изм.] / С,
где Q — чувствительность датчика по паспорту,
С — суммарная ёмкость датчика с кабелем и переходниками (если таковые имеются).
Пример. Пересчёт чувствительности датчика силы АС21.
Чувствительность по паспорту 1,58 пКл/Н;
электрическая ёмкость: 32,5 пФ.
Датчик силы подключен к анализатору спектра при помощи кабеля, поэтому измеряем общую электрическую ёмкость датчика силы совместно с кабелем при помощи измерителя ёмкости: 166 пФ.
Теперь рассчитаем чувствительность в вольтах, воспользовавшись формулой, указанной выше:
U = 1,58/166 = 0,009518 [В/Н].
После произведённых расчётов заносим полученные значения в соответствующие поля «Диспетчера устройств»:
- Единица измерения — Н;
- Чувствительность, полученная при пересчёте [В/ед.изм.] — 0,0095;
- КУ внешнего усилителя — 3,89;
- Использовать ICP — активировать.
Сохраняем настройки, нажимая кнопку «ОК» и запускаем программу «Вольтметр переменного тока» из меню Измерение панели ZETLAB.
После произведённых настроек в программе «Вольтметр переменного тока» получим значение параметра в нужных нам единицах измерения.
Проверка корректности полученных данных производилась путём воспроизведения на вибростенде значения ускорения уровнем 1 g.
При правильно рассчитанных коэффициентах полученное значение должно соответствовать массе чувствительного элемента датчика силы.
