Преобразователи измерительные переменного напряжения

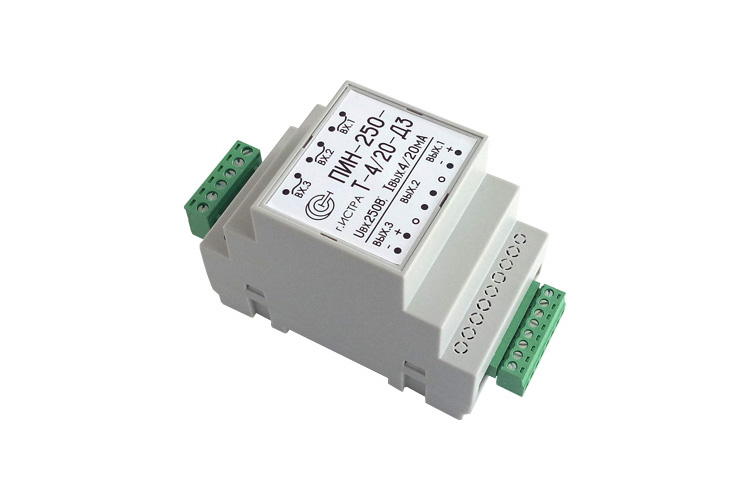

ПИН-120/250/400-Т-4/20-Д3 Предназначен для преобразования напряжения переменного тока в стандартный токовый сигнал 4/20 мА с гальванической развязкой входной цепи и цепей контроля Номинальное значение измеряемой величины указывайте в комментариях к заказу
Характеристики
| Характеристика | ПИН-120-Т-4/20-Д3 | ПИН-250-Т-4/20-Д3 | ПИН-400-Т-4/20-Д3 |
|---|---|---|---|
| Диапазон измеряемых напряжений | 0…120 В (трёхфазное) | 0…250 В (трёхфазное) | 0…400 В (трёхфазное) |
| Диапазон рабочих температур * | 0(-40)…+70 °С | ||
| Выходной сигнал датчика, мА | 4-20 | ||
| Основная приведённая погрешность, не более, % | 0,5 | ||
| Нелинейность выходной характеристики, не более, % | 0,3 | ||
| Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ | 3 | ||
| Напряжение питания | 10…36 В | ||
| Габаритные размеры | 95×54×65 мм | ||
| Масса | 250 г | ||
* — возможно расширение температурного диапазона до -40…+70
ПИН-__-Т-4/20-Д3 — для работы в трехфазных цепях и содержит три независимых, гальванически изолированных канала. Питание преобразователей осуществляется по токовой петле 4/20 мА. Монтируется на DIN-рейку.
измерительный преобразователь напряжения подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174).

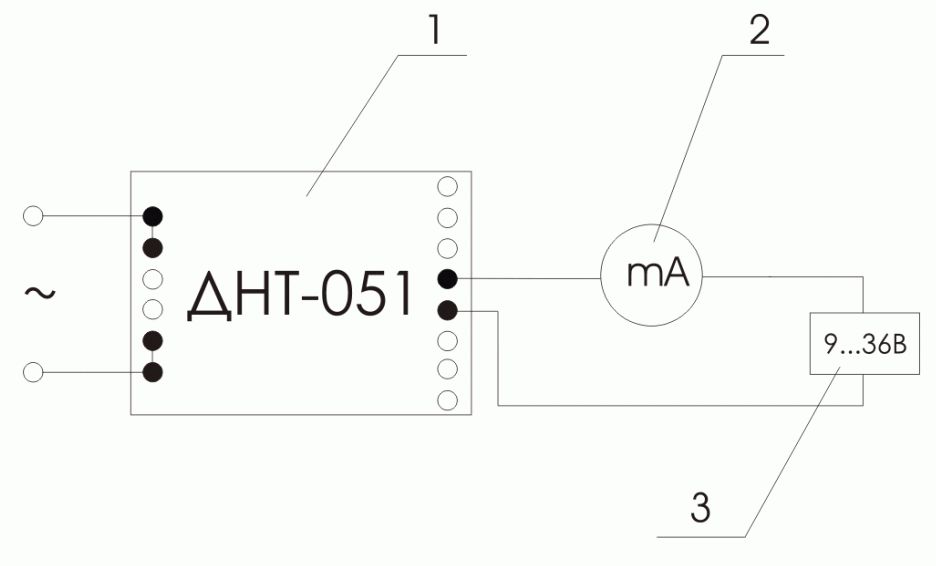

Схема включения
измерительного преобразователя переменного напряжения ПИН-250-Т-4/20-Д3
