Под заказ
Преобразователи измерительные переменных токов
Характеристика
ПИТ-1-Т-П10
Диапазон измеряемых токов, А
0…1
Допустимая перегрузка по измеряемому току, разы
1,5

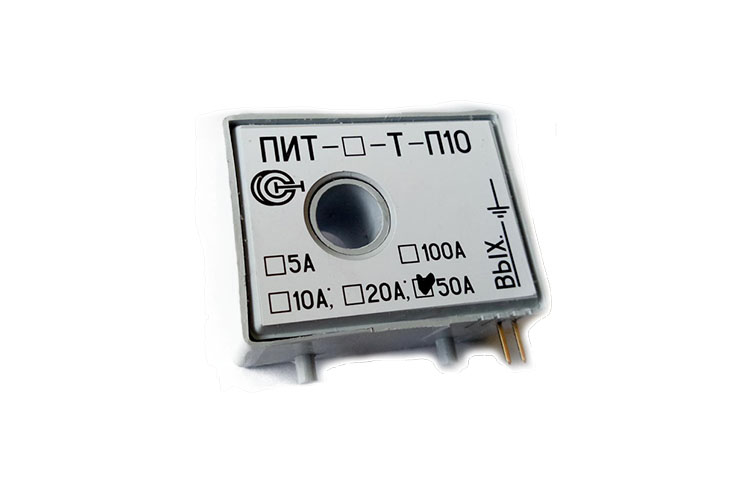

ПИТ-1/5/10/20/50/100-Т-П10 Предназначен для измерения переменных токов без разрыва цепи
Стоимость Цена по запросу
Российское производство
Гарантия производителя
Доставка по РФ и ЕАЭС
Характеристики
| Характеристика | ПИТ-1-Т-П10 | ПИТ-5-Т-П10 | ПИТ-10-Т-П10 | ПИТ-20-Т-П10 | ПИТ-50-Т-П10 | ПИТ-100-Т-П10 |
|---|---|---|---|---|---|---|
| Диапазон измеряемых токов, А | 0…1 | 0…5 | 0…10 | 0…20 | 0…50 | 0…100 |
| Допустимая перегрузка по измеряемому току, разы | 1,5 | |||||
| Диапазон рабочих температур, °С** | −10(40)…+80 | |||||
| Основная приведенная погрешность, не более, % | 0,5 | |||||
| Нелинейность выходной характеристики, не более, % | 0,2 | |||||
| Полоса пропускания, Гц | 20 … 5 000 | |||||
| Порог срабатывания, мА | 10 … 1 000 | |||||
| Номинальный выходной сигнал, В(мА)* | ~2 | |||||
| Ток потребления, мА | 5 | |||||
| Диаметр отверстия под токовую шину, мм*** | 10 | |||||
| Габаритные размеры, мм | 44×33×22 | |||||
| Масса, г | 70 | |||||
ДТТ-04АМ — датчик измерения переменного тока с частотой 50 Гц. Выпускается для измерения тока в различных диапазонах : от 0 до 1 Ампера, … , от 0 до 100А. Отличается от других датчиков своего класса низкой ценой.
Измерительный преобразователь подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174).

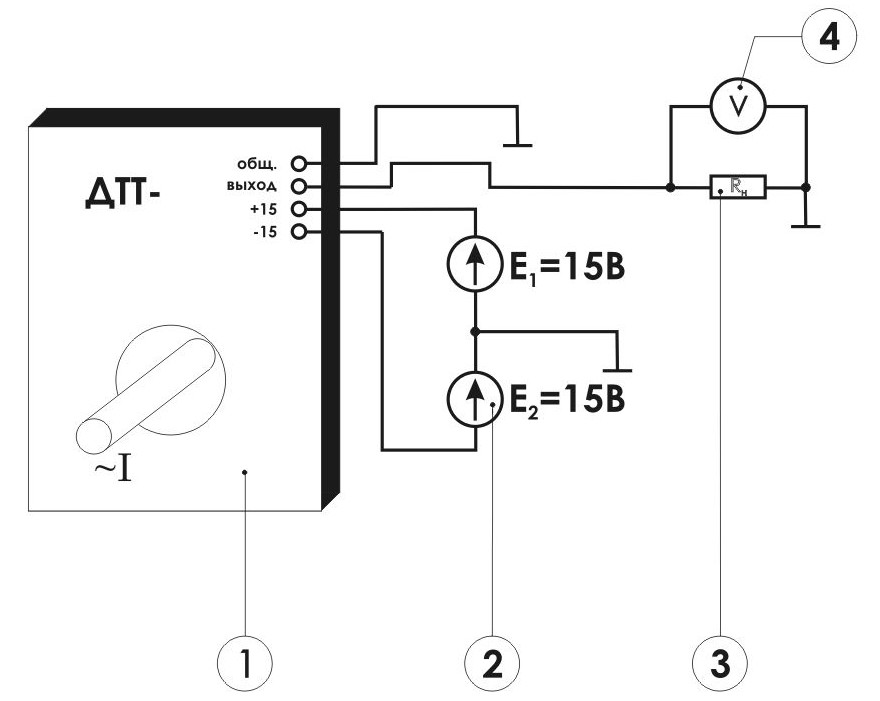

Схема включения
измерительного преобразователя переменных токов ПИТ-___-Т-П10
- Преобразователь измерительный ПИТ-___-Т-П10
- Источник питания
- Нагрузочное сопротивление
- Вольтметр постоянного тока класс точности 0,1
