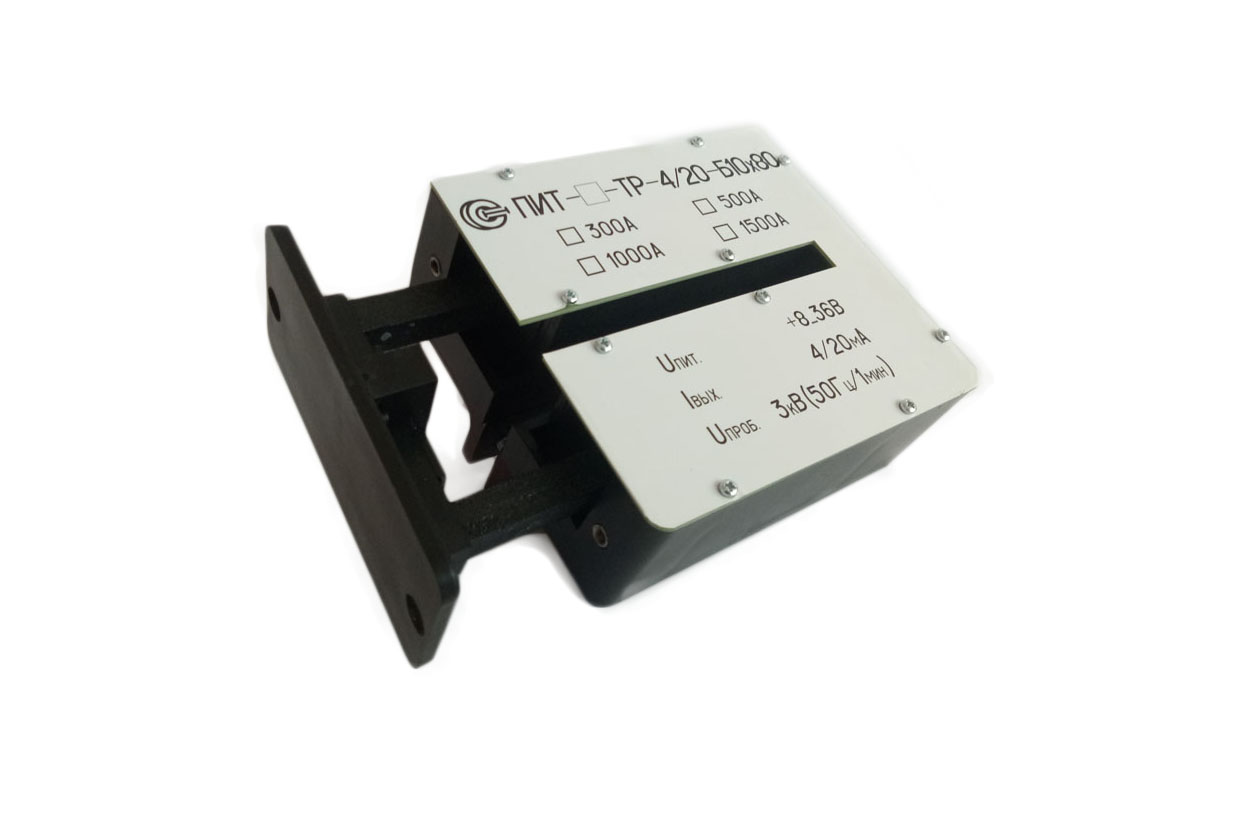

PIT TR 4 20 B10h80
Под заказ

Преобразователи измерительные переменного тока

Характеристика ПИТ-300-ТР-4/20-Б10х80
Диапазон измеряемых токов, А 0…300
Допустимая перегрузка по измеряемому току, разы 1,5

ПИТ-300/500/1000/1500-ТР-4/20-Б10х80 (Разъёмный) Предназначен для преобразования переменного тока в постоянное напряжение.

Стоимость Цена по запросу
Российское производство Гарантия производителя Доставка по РФ и ЕАЭС

Характеристики

Характеристика ПИТ-300-ТР-4/20-Б10х80 ПИТ-500-ТР-4/20-Б10х80 ПИТ-1000- ТР-4/20-Б10х80 ПИТ-1500 ТР-4/20-Б10х80
Диапазон измеряемых токов, А 0…300 0…500 0…1000 0…1500
Допустимая перегрузка по измеряемому току, разы 1,5
Основная погрешность измерения для частоты 50 Гц не более, % 1,5
Ток потребления по цепи питания, не более, мА 30
Выходной сигнал при номинальном измеряемом токе, мА 4/20
Напряжение питания, В +8 … + 36
Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ 3
Полоса пропускания, Гц 40…65
Диаметр отверстия под токовую шину, мм прямоугольное отв. 10×80
Габаритные размеры, мм 131×106×66

Разъёмные измерительные преобразователи тока ПИТ-ТР-4/20-Б10х80 предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 300А до 1500А.

Преобразователь состоит из разъёмного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.
