Под заказ
Преобразователи измерительные
Характеристика
ПИН-50-У-4/20-Д
Диапазон измеряемых напряжений, В
50
Диапазон рабочих температур,°С
0 (-40)…+70

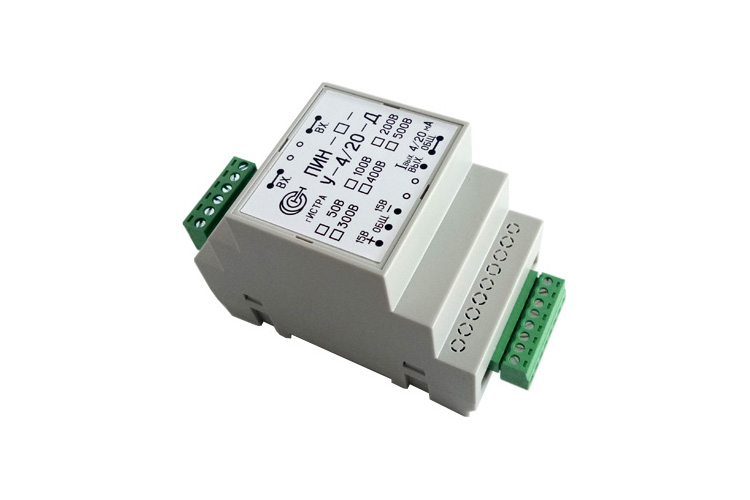

постоянного и переменного напряжения ПИН-50/100/200/300/500-У-4/20-Д Предназначен для преобразования напряжения постоянного, переменного и импульсных токов с гальванической развязкой входной цепи цепей контроля.
Стоимость Цена по запросу
Российское производство
Гарантия производителя
Доставка по РФ и ЕАЭС
Характеристики
| Характеристика | ПИН-50-У-4/20-Д | ПИН-100-У-4/20-Д | ПИН-200-У-4/20-Д | ПИН-300-У-4/20-Д | ПИН-500-У-4/20-Д |
|---|---|---|---|---|---|
| Диапазон измеряемых напряжений, В | 50 | 100 | 200 | 300 | 500 |
| Диапазон рабочих температур,°С * | 0 (-40)…+70 | ||||
| Выходной сигнал датчика, мА | 4-20 | ||||
| Основная приведенная погрешность, не более,% | 1,5 | ||||
| Напряжение питания, В | +9…+36 | ||||
| Габаритные размеры, мм | 65×90×52 | ||||
* — возможно расширение температурного диапазона по согласованию с заказчиком
Преобразователь напряжения подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174).

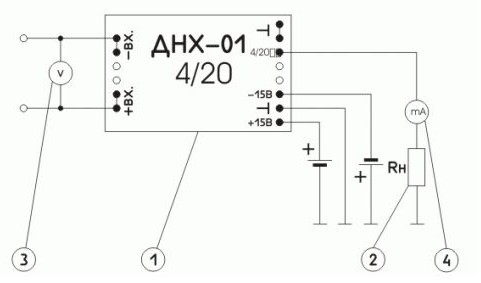

Схема включения
измерительного преобразователя постоянного и переменного напряжения ПИН-У-4/20-Д
- Преобразователь напряжения измерительный
- Нагрузочный резистор
- Вольтметр
- Миллиамперметр
