Преобразователь измерительный больших токов ПИТ-10000/20000/25000-У(…)-Б(…)
Предназначен для измерения постоянных, переменных и импульсных токов без разрыва силовой цепи по измерению магнитной индукции, создаваемой протекающим током.
Узнать цену можно, отправив запрос через форму в конце страницы.
Особенности
измерительный преобразователь больших токов ПИТ-___-У(…)-Б(…)
Гальваническая развязка силовой и измерительной цепей
Возможность измерения постоянных и переменных токов
Малая чувствительность к воздействию внешних магнитных полей
Малая потребляемая мощность
Высокий уровень и линейность
выходного сигнала
Характеристики
| Характеристики | ПИТ-10000-У(…)-Б(…) | ПИТ-20000-У(…)-Б(…) | ПИТ-25000-У(…)-Б(…) |
|---|---|---|---|
| Диапазон измеряемых токов, А | 0…10 000 | 0…20 000 | 0…25 000 |
| Коэффициент передачи | 1:4000 | ||
| Диапазон рабочих температур, °С | −50…+50 | ||
| Основная приведенная погрешность, не более, % | 0,5 | ||
| Напряжение питания, В/Гц | 220 / 50 | ||
| Источник питания, В | ±15 (±5%) | ||
| Диаметр отверстия под токовую шину | прямоугольное отв. по согласованию | ||
| Масса измерительного блока, кг | 50 | ||
| Масса блока питания, кг | 50 | ||

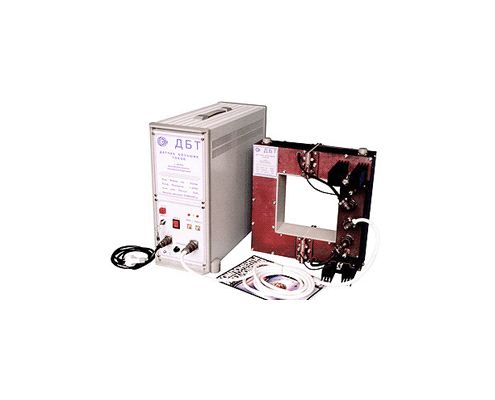

Преобразователь ПИТ-___-У(…)-Б(…) изготавливаются трёх модификаций: на 10кА, на 20кА и на 25кА. Состоят из измерительного блока (концентрирующий магнитопровод с зазорами для датчиков Холла, компенсационная обмотка и электронная схема) и блока питания от сети 220 В.
Конструкция измерительного преобразователя тока включает в себя магнитопровод с зазором и компенсационной обмоткой, датчик Холла и электронную плату обработки сигналов. Магниточувствительный датчик Холла закреплён в зазоре магнитопровода и соединён с входом электронного усилителя.
При протекании измеряемого тока по шине, охватываемой магнитопроводом, в последнем наводится магнитная индукция. Датчик Холла, реагирующий на возникшее магнитное поле, вырабатывает напряжение, пропорциональное величине наведенной магнитной индукции. Выходной сигнал с датчика усиливается электронным усилителем и подаётся в компенсационную обмотку. В результате, по обмотке течёт компенсационный ток, пропорциональный измеряемому току по величине и соответствующий ему по форме. Возникающее при этом магнитное поле компенсационной обмотки компенсирует магнитное поле измеряемого тока, и датчик Холла работает как нуль-орган. При этом полоса частот, пропускаемая таким преобразователем тока, составляет от 0 Гц (постоянный ток) до 200 кГц.
Преобразователь измерительных больших токов тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174).
