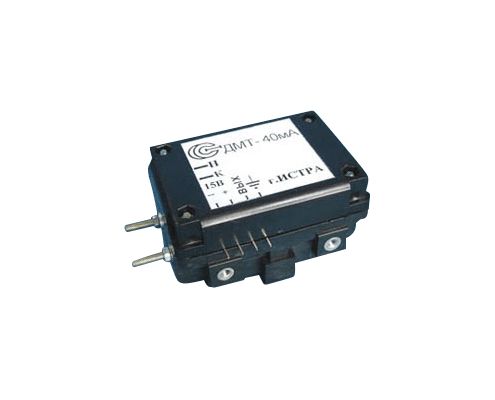

Преобразователь измерительный малых токов ПИТ-0,01/0,02/0,04/0,1/0,4-УА-П
Предназначен для преобразования постоянного, переменного и импульсных токов небольшой величины с гальванической развязкой входной цепи цепей контроля.
Характеристики
| Характеристика | ПИТ-0,01-УА-П | ПИТ-0,02-УА-П | ПИТ-0,04-УА-П | ПИТ-0,1-УА-П | ПИТ-0,4-УА-П |
|---|---|---|---|---|---|
| Диапазон измеряемых токов, А | 0…0,01 | 0…0,02 | 0…0,04 | 0…0,1 | 0…0,4 |
| Допустимая перегрузка по измеряемому току, разы | 1,5 | ||||
| Диапазон рабочих температур, °С | −20…+70 | ||||
| Основная приведенная погрешность, не более, % | 1 | ||||
| Выходной сигнал при номинальном измеряемом токе, мА* | 40 | 80 | 10 | 25 | 20 |
| Полоса пропускания, Гц | 0…4000 | ||||
| Источник питания, В | ±15 (±5%) | ||||
| Диаметр отверстия под токовую шину | в разрыв цепи | ||||
| Габаритные размеры, мм | 73,5×52,5×39 | ||||
| Масса, г | 100 | ||||
* — Возможно изготовление датчиков со стандартным токовым выходом 4/20 мА или TRUE-RMS
Конструкция преобразователя измерительного больших токов включает в себя магнитопровод с зазором и компенсационной обмоткой, датчик Холла и электронную плату обработки сигналов. Магниточувствительный датчик Холла закреплён в зазоре магнитопровода и соединён с входом электронного усилителя.
При протекании измеряемого тока по шине, охватываемой магнитопроводом, в последнем наводится магнитная индукция. Датчик Холла, реагирующий на возникшее магнитное поле, вырабатывает напряжение, пропорциональное величине наведенной магнитной индукции. Выходной сигнал с датчика усиливается электронным усилителем и подаётся в компенсационную обмотку. В результате, по обмотке течёт компенсационный ток, пропорциональный измеряемому току по величине и соответствующий ему по форме. Возникающее при этом магнитное поле компенсационной обмотки компенсирует магнитное поле измеряемого тока, и датчик Холла работает как нуль-орган. При этом полоса частот, пропускаемая таким измерительным преобразователем тока, составляет от 0 Гц (постоянный ток) до 200 кГц.
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174).

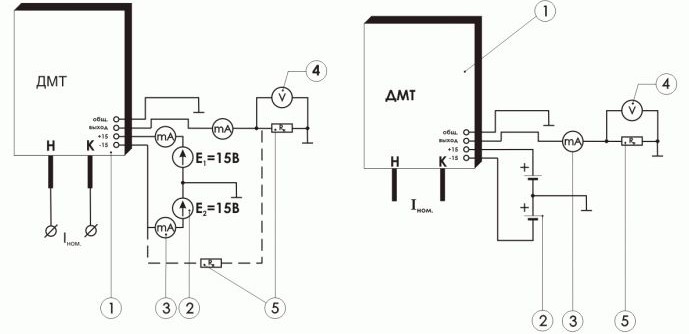

Схема включения
измерительного преобразователя малых токов ПИТ-___-УА-П
- Датчик ПИТ
- Источник питания
- Миллиамперметр
- Вольтметр
- Нагрузочный резистор
