Datchik krutyashhego momenta TCN16
Под заказ Артикул: TCN16

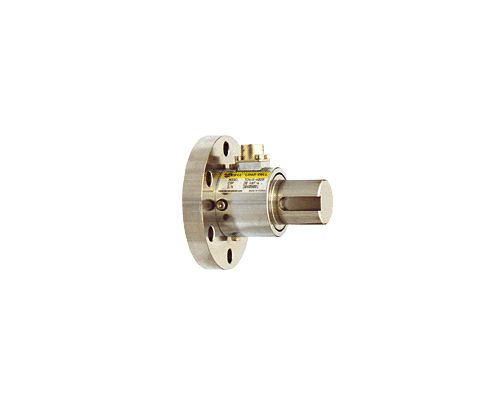

Датчик крутящего момента TCN16

Номинальный диапазон (н.д.) 2 кгс*см…100 кгс*м
Номинальный выходной сигнал (н.с.) 1 мВ/В
Нелинейность (от н.с.) 0,3 %
  • статический датчик крутящего момента;
  • диапазон измерений 2…100 кгс*м
  • номинальный выходной сигнал: 1 мВ/В.
Стоимость Цена по запросу
Российское производство Гарантия производителя Доставка по РФ и ЕАЭС

Запросить стоимость датчика можно, отправив запрос через форму в конце страницы.

Статические датчики крутящего момента TCN16 предназначены для измерения скручивающих моментов без вращения системы, например, в муфтах электро- и пневмоинструмента.

Технические характеристики

Номинальный диапазон (н.д.) 2 кгс*см…100 кгс*м
Номинальный выходной сигнал (н.с.) 1 мВ/В
Нелинейность (от н.с.) 0,3 %
Гистерезис (от н.с.) 0,2 %
Повторяемость (от н.с.) 0,1 %
Допустимая перегрузка (от н.д.) 120 %
Температурный коэффициент для выходного синала (от н.д./10°С) 0,3 %
Температурный дрейф баланса нуля (от н.с./10°С) 0,2 %
Рекомендованное питание 10 В (постоянный ток)

Схема подключения

датчиков крутящего момента TCN16

Датчики TCN16 используются в составе цифровых тензодатчиков ZET 7010 Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN (статические измерения) и  ZET 7111 Tensometer-CAN (динамические измерения). Цифровые тензодатчики передают с выхода непосредственно значение измеряемой величины, что избавляет пользователя от необходимости настройки измерительного канала и обработки данных. Питание датчиков TCN16 в составе измерительной системы осуществляется от модуля ZETSENSOR.

Схема подключения тензодатчика UU

ПОДКЛЮЧЕНИЕ К ТЕНЗОМЕТРИЧЕСКОЙ СТАНЦИИ

датчиков крутящего момента TCN16

Датчики крутящего момента TCN16 подключаются к тензометрической станции ZET 058 или ZET 017-T8 напрямую. Схема подключения.

С тензостанцией поставляется программное обеспечение ZETLAB TENSO, позволяющее проводить  фильтрацию и другую обработку сигналов, анализ сигналов, измерение электрических параметров сигналов, а также строить графики зависимостей и осциллограммы как исходных данных, так и обработанных сигналов. Питание датчиков крутящего момента осуществляется от встроенного генератора тензостанции, параметры питания задаются в программе Генератор сигналов.

Датчик имеет вход питания тензомоста и выход разбаланса. А тензостанция, соответственно, на каждом входном разъёме имеет выход питания (управляемый генератор) и дифференциальный вход. Выходом генератора запитывается тензомост, а с помощью дифференциального входа снимается напряжение разбаланса. Такое подключение называется четырехпроводным. Для увеличения точности измерений можно использовать запитку переменным напряжением, или задействовать второй вход тензостанции для коррекции питания.

ИСПОЛЬЗОВАНИЕ В СОСТАВЕ ЦИФРОВЫХ ТЕНЗОДАТЧИКОВ

датчиков крутящего момента TCN16

При распределённой схеме измерений особенно удобно использовать одноканальные измерительные модули, которые устанавливаются непосредственно в месте измерений и передают готовые данные в цифровом виде:

  • ZET 7010 — для статических измерений, передача данных по интерфейсу RS-485
  • ZET 7110 — для статических измерений, передача данных по интерфейсу CAN
  • ZET 7111 — для динамических измерений, передача данных по интерфейсу CAN

Тензодатчик + измерительный модуль = цифровой датчик.

Схема подключения тензодатчика UU

Варианты подключения цифровых датчиков к КП:

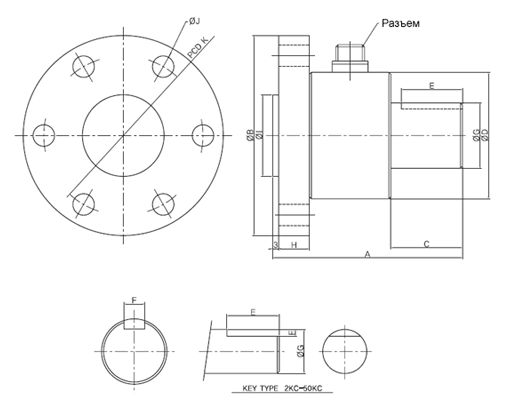

Таблица размеров, мм

датчиков крутящего момента TCN16

Характеристики

Тип Диапазон A B C D E F G H I J K
TCN16-2KC 2 кгс*см (0,196 Н*м) 63 58 20 34 15 1 8 5 20 4-Ø4,5 46
TCN16-5KC 5 кгс*см (0,490 Н*м) 63 58 20 34 15 1 8 5 20 4-Ø4,5 46
TCN16-10KC 10 кгс*см (0,981 Н*м) 63 58 20 34 15 1 8 5 20 4-Ø4,5 46
TCN16-20KC 20 кгс*см (1,961 Н*м) 63 58 20 34 15 1 8 5 20 4-Ø4,5 46
TCN16-30KC 30 кгс*см (2,942 Н*м) 68 80 20 34 15 1 12 10 40 4-Ø6,5 66
TCN16-50KC 50 кгс*см (4,903 Н*м) 68 80 20 34 15 1 12 10 40 4-Ø6,5 66
TCN16-K1 1 кгс*м (9,807 Н*м) 74 80 21 43 16 5×5 18 10 40 4-Ø6,5 66
TCN16-K2 2 кгс*м (19,61 Н*м) 74 80 21 43 16 5×5 18 10 40 4-Ø6,5 66
TCN16-K3 3 кгс*м (29,42 Н*м) 74 80 21 43 16 5×5 18 10 40 4-Ø6,5 66
TCN16-K5 5 кгс*м (49,03 Н*м) 74 80 21 43 16 5×5 18 10 40 4-Ø6,5 66
TCN16-K10 10 кгс*м (98,07 Н*м) 93 98 35 50 30 10×8 32 15 40 4-Ø10,5 78
TCN16-K20 20 кгс*м (196,1 Н*м) 93 98 35 50 30 10×8 32 15 40 4-Ø10,5 78
TCN16-K50 50 кгс*м (490,3 Н*м) 123 146 55 84 50 12×8 47 20 60 4-Ø13 115
TCN16-K100 100 кгс*м (980,7 Н*м) 123 146 55 84 50 12×8 47 20 60 4-Ø13 115
