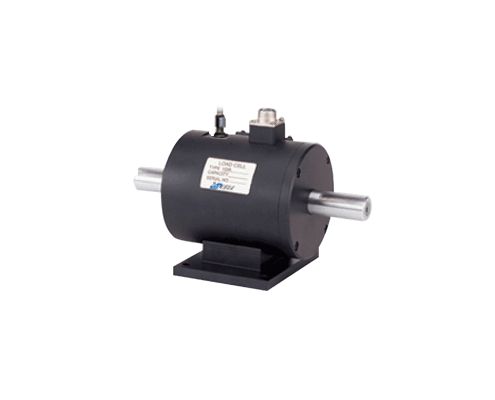

Датчик крутящего момента TRВ может измерять момент на продолжительно вращающихся элементах. Платинированные контакты обеспечивают стабильность и точность измерений. Эта модель наиболее подходит для индустриальных измерений, в частности, при испытании двигателей и трансмиссий автомобилей. Опционно TRB может быть оснащен интегрированным датчиком частоты вращения индуктивного типа.
| Номинальный диапазон (н.д.) | 1 кгс*м…2000 кгс*м |
|---|---|
| Номинальный выходной сигнал (н.с.) | 1 мВ/В ± 1% |
| Нелинейность (от н.с.) | 0,3 % |
| Гистерезис (от н.с.) | 0,2 % |
| Повторяемость (от н.с.) | 0,3 % |
| Температурный коэффициент для выходного синала (от н.д./10°С) | 0,3 % |
| Температурный дрейф баланса нуля (от н.с./10°С) | 0,2 % |
| Сопротивление | 350 Ом ±1% |
| Сопротивление изоляции | 200 МОм |
| Рекомендованное питание | 10 В (постоянный ток) |
| Допустимая перегрузка (от н.д.) | 120 % |
| Кабель | Ø 7 мм, 4 жилы, 3 м |
датчиков крутящего момента TRB
Датчики TRB используются в составе цифровых тензодатчиков ZET 7010 Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN (статические измерения) и ZET 7111 Tensometer-CAN (динамические измерения). Цифровые тензодатчики передают с выхода непосредственно значение измеряемой величины, что избавляет пользователя от необходимости настройки измерительного канала и обработки данных. Питание датчиков TRB в составе измерительной системы осуществляется от модуля ZETSENSOR.
датчиков крутящего момента TRB

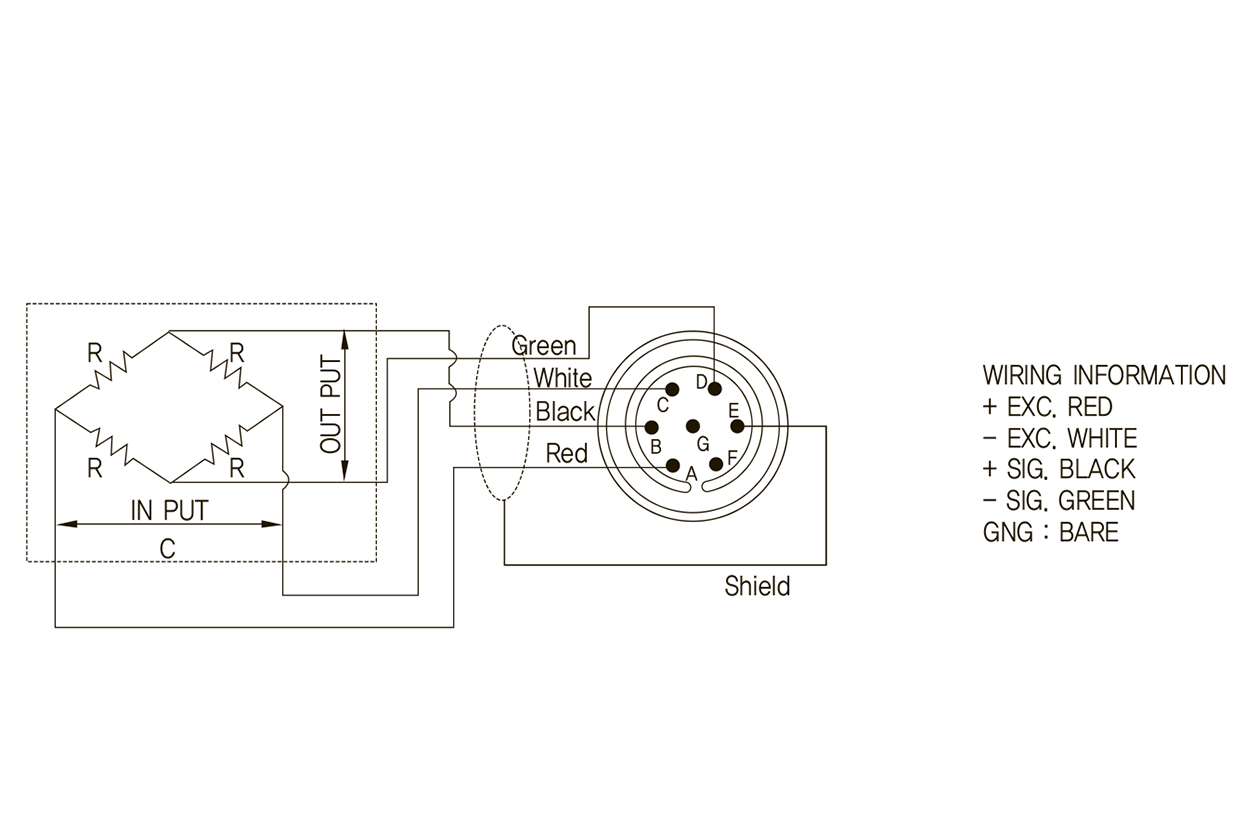

Датчики крутящего момента TRВ подключаются к тензометрической станции ZET 017-T8 напрямую. Схема подключения.
С тензостанцией поставляется программное обеспечение ZETLAB TENZO, позволяющее проводить фильтрацию и другую обработку сигналов, анализ сигналов, измерение электрических параметров сигналов, а также строить графики зависимостей и осциллограммы как исходных данных, так и обработанных сигналов. Питание датчиков крутящего момента осуществляется от встроенного генератора тензостанции, параметры питания задаются в программе Генератор сигналов.
Датчик имеет вход питания тензомоста и выход разбаланса. А тензостанция, соответственно, на каждом входном разъёме имеет выход питания (управляемый генератор) и дифференциальный вход. Выходом генератора запитывается тензомост, а с помощью дифференциального входа снимается напряжение разбаланса. Такое подключение называется четырехпроводным. Для увеличения точности измерений можно использовать запитку переменным напряжением, или задействовать второй вход тензостанции для коррекции питания.
датчиков крутящего момента TRB
При распределённой схеме измерений особенно удобно использовать одноканальные измерительные модули, которые устанавливаются непосредственно в месте измерений и передают готовые данные в цифровом виде:
Тензодатчик + измерительный модуль = цифровой датчик.
датчиков крутящего момента TRB

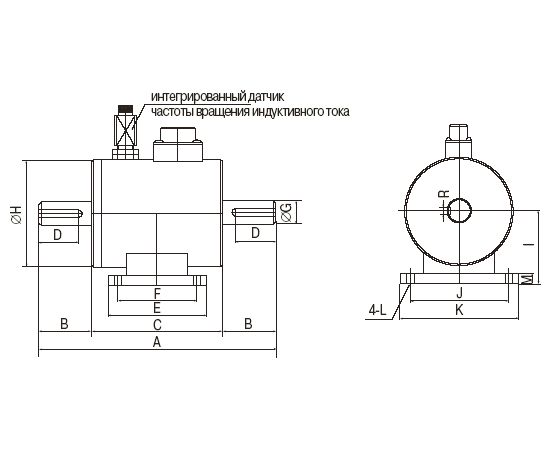

| Тип | Диапазон | A | B | C | D | E | F | ØG | ØH | I | J | K | ØL | M | R | об/мин | Вес (кг) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TRB–1K | 1 кгс*м (9.807 Н*м) | 191 | 43 | 105 | 38 | 68 | 50 | 18 | 72 | 41 | 72 | 86 | 7 | 8,5 | 5×5 | 5000 | 3 |
| TRB–2K | 2 кгс*м (19.61 Н*м) | 191 | 43 | 105 | 38 | 68 | 50 | 18 | 72 | 41 | 72 | 86 | 7 | 8,5 | 5×5 | 5000 | 3 |
| TRB–5K | 5 кгс*м (49.03 Н*м) | 191 | 43 | 105 | 38 | 68 | 50 | 18 | 72 | 41 | 72 | 86 | 7 | 8,5 | 5×5 | 5000 | 3 |
| TRB–10K | 10 кгс*м (98.07 Н*м) | 260 | 55 | 150 | 50 | 100 | 84 | 32 | 100 | 63 | 98 | 115 | 7 | 12 | 10×8 | 5000 | 7 |
| TRB–20K | 20 кгс*м (196.1 Н*м) | 260 | 55 | 150 | 50 | 100 | 84 | 32 | 100 | 63 | 98 | 115 | 7 | 12 | 10×8 | 4000 | 7 |
| TRB–50K | 50 кгс*м (490.3 Н*м) | 310 | 80 | 150 | 70 | 120 | 98 | 47 | 118 | 75 | 124 | 148 | 9 | 15 | 12×8 | 4000 | 12 |
| TRB–100K | 100 кгс*м (980.7 Н*м) | 310 | 80 | 150 | 75 | 120 | 98 | 47 | 118 | 75 | 124 | 148 | 9 | 15 | 12×8 | 4000 | 12 |
| TRB–200K | 200 кгс*м (1.961 кН*м) | 375 | 100 | 175 | 85 | 120 | 98 | 63 | 135 | 90 | 150 | 180 | 10,5 | 20 | 18×11 | 4000 | 25 |
| TRB–300K | 300 кгс*м (2.942 кН*м) | 375 | 100 | 175 | 95 | 120 | 98 | 63 | 135 | 90 | 150 | 180 | 10,5 | 20 | 18×11 | 3000 | 25 |
| TRB–500K | 500 кгс*м (4.903 кН*м) | 500 | 140 | 220 | 115 | 148 | 118 | 90 | 172 | 114 | 162 | 192 | 11 | 26 | 25×14 | 3000 | 55 |
| TRB–1000K | 1000 кгс*м (9.807 кН*м) | 500 | 140 | 220 | 115 | 148 | 118 | 90 | 172 | 114 | 162 | 192 | 11 | 26 | 25×14 | 3000 | 55 |
| TRB–2000K | 2000 кгс*м (19.61 кН*м) | 680 | 208 | 264 | 160 | 210 | 172 | 115 | 210 | 138 | 190 | 230 | 13 | 26 | 32×18 | 3000 | 55 |
