Datchik silyi CPS
Под заказ

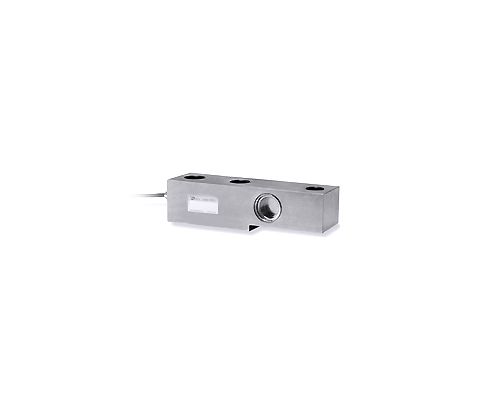

Датчики силы CPS

Номинальный выходной сигнал (н.с.) 2 ±0,1 мВ/В
Нелинейность (от н.с.) 0,03 %
Гистерезис (от н.с.) 0,03 %
  • высокая точность измерений;
  • невысокая стоимость;
  • диапазон измерений от 500 кгс до 12 тс.

для работы в агрессивных средах

Стоимость Цена по запросу
Российское производство Гарантия производителя Доставка по РФ и ЕАЭС

Запросить стоимость датчика можно, отправив запрос через форму в конце страницы.

Полностью закрытая конструкция (стальная крышка) тензодатчиков CPS позволяет применять их для работы в агрессивных средах.

схема

Технические характеристики

Номинальный диапазон (н.д. 500 кгс, 1, 2, 3, 5, 9, 10, 12 тс
Номинальный выходной сигнал (н.с.) 2 ±0,1 мВ/В
Нелинейность (от н.с.) 0,03 %
Гистерезис (от н.с.) 0,03 %
Допустимая перезагрузка (от н.д.) 150 %
Ползучесть 0,03 %
Повторяемость (от н.с.) 0,25 %
Температурный коэффициент для выходного сигнала (от н.д./10°С) 0,02 %
Температурный дрейф баланса нуля (от н.с./10°С 0,05 %
Рекомендованное питание 10 В
Сопротивление изоляции 2000 МОм
Выходное сопротивление 350 ±3 Ом
Входное сопротивление 350 ±30 Ом
Рабочий температурный диапазон −20…+80 °С
Компенсированный температурный диапазон −10…+50 °С
Баланс нуля (от н.с.) ±5 %
Материал нержавеющая сталь
Кабель диаметр 5 мм, 4 жилы, 3 м
Класс защиты IP 67

Схема подключения

датчиков силы для работы в агрессивных средах CPS

Датчики CPS используются в составе цифровых тензодатчиков ZET 7010 Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN (статические измерения) и  ZET 7111 Tensometer-CAN (динамические измерения). Цифровые тензодатчики передают с выхода непосредственно значение измеряемой величины, что избавляет пользователя от необходимости настройки измерительного канала и обработки данных. Питание датчиков CPS в составе измерительной системы осуществляется от модуля ZETSENSOR.

Схема подключения тензодатчика UU

ПОДКЛЮЧЕНИЕ К ТЕНЗОМЕТРИЧЕСКОЙ СТАНЦИИ

датчиков силы для работы в агрессивных средах CPS

Тензодатчики подключаются к тензостанции ZET 058 или ZET 017‑T8 напрямую. Схема подключения.

Программное обеспечение ZETLAB для тензостанций позволяет управлять проведением испытаний и измерять различные параметры сигнала. Результаты могут выводиться в численном или графическом виде и сохраняться в файл в табличном виде.

Тензоизмерения проводятся на базе программ Генератор сигналов (управление выходом ЦАП для запитывания датчика),Тензометр (собственно измерение силы по показаниям датчика), Осциллограф (непрерывное отображение показаний тензометра). Дополнительно может проводиться обработка сигналов (фильтрация, математические и арифметические операции и др.), отображение в 2-х и 3-х мерном виде, построение параметрических зависимостей и т.д.

ИСПОЛЬЗОВАНИЕ В СОСТАВЕ ЦИФРОВЫХ ТЕНЗОДАТЧИКОВ

датчиков силы для работы в агрессивных средах CPS

При распределённой схеме измерений особенно удобно использовать одноканальные измерительные модули, которые устанавливаются непосредственно в месте измерений и передают готовые данные в цифровом виде:

  • ZET 7010 — для статических измерений, передача данных по интерфейсу RS-485
  • ZET 7110 — для статических измерений, передача данных по интерфейсу CAN
  • ZET 7111 — для динамических измерений, передача данных по интерфейсу CAN

Тензодатчик + измерительный модуль = цифровой датчик.

Схема подключения тензодатчика UU

Цифровые датчики могут подключаться к ПК по различным интерфейсам (USB, Ethernet, Wi-Fi, GSM, радиоканал) или передавать данные в сторонние системы по протоколу Modbus.

Варианты подключения цифровых датчиков к КП:

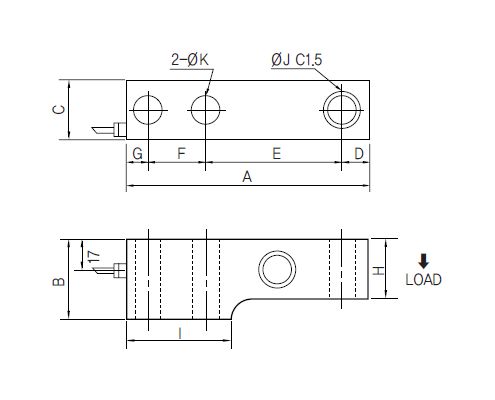

Таблица размеров, мм

датчиков силы для работы в агрессивных средах CPS

Характеристики

Модель Диапазон A B C D E F G H I ØJ ØK Вес (кг)
CPS-T2 500 кгс … 2 тс (4.903 … 19.61 кН) 135 38 30 17 75 25 18 34 58 13,5 13,5 1,1
CPS-T5 3 … 5 тс (29.42 … 49.03 кН) 170 48 38 20 85 50 15 39 79 18 18,5 2,3
CPS-T9 9 тс (88.26 кН) 200 52 56 20 95 62 23 44 110 21 24,5 5
CPS-T10 10 … 12 тс (98.07 … 117.1 кН) 263 60 60 30 118 90 25 52 143 26 26 9

Дополнительная комплектация

ZET 017-T8 тензостанция 8 каналов ZET 017-T8 тензостанция 8 каналов Подробнее ZET 7110 цифровой тензодатчик статические измерения, интерфейс CAN 2.0 ZET 7110 цифровой тензодатчик статические измерения, интерфейс CAN 2.0 Подробнее ZET 7111 цифровой тензодатчик динамические измерения, интерфейс CAN 2.0 ZET 7111 цифровой тензодатчик динамические измерения, интерфейс CAN 2.0 Подробнее ZET 7010 цифровой тензодатчик статические измерения, интерфейс RS‑485 (Modbus RTU) ZET 7010 цифровой тензодатчик статические измерения, интерфейс RS‑485 (Modbus RTU) Подробнее

Форма заказа

Запросить стоимость датчика силы CPS
