MC15 3
Под заказ Артикул: MC15-3

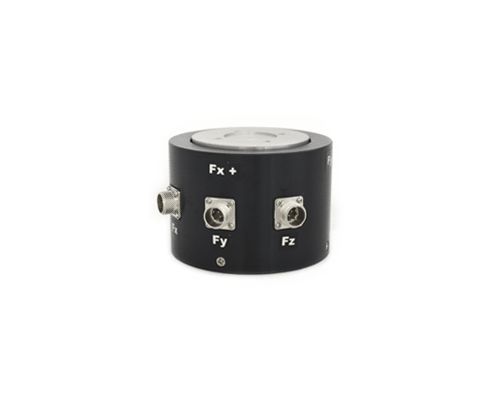

3-осевой тензодатчик MC15-3

Номинальный выходной сигнал (н.с.) 1 мВ/В
Нелинейность (от н.с.) 0,5 %
Гистерезис (от н.с.) 0,5 %
  • многокомпонентный тензодатчик;
  • минимизированное влияние между компонентами.
  • диапазон измерений 10 кгс.
Стоимость Цена по запросу
Российское производство Гарантия производителя Доставка по РФ и ЕАЭС

Запросить стоимость датчика можно, отправив запрос через форму в конце страницы.

Тензодатчики МС 15-3 представляют собой 3-х координатные тензодатчики.
Минимизированное влияние между компонентами.

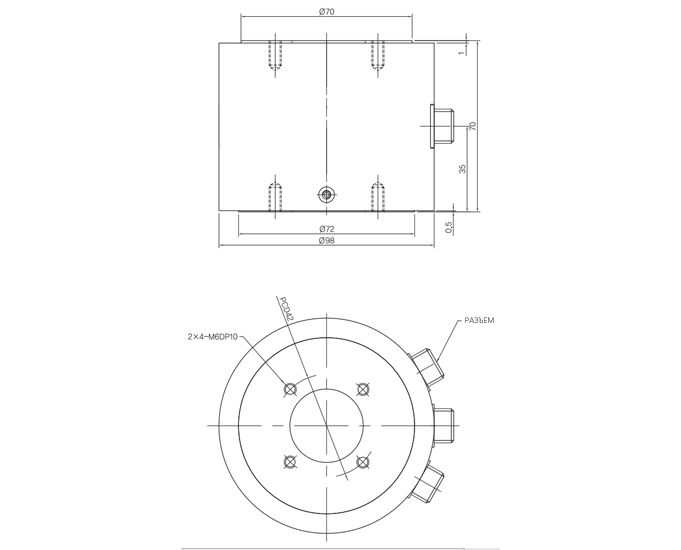

схема

Технические характеристики

Номинальный диапазон (н.д.) 10 кгс (98.07 H) Fx, Fy, Mz;
Номинальный выходной сигнал (н.с.) 1 мВ/В
Нелинейность (от н.с.) 0,5 %
Гистерезис (от н.с.) 0,5 %
Повторяемость (от н.с.) 0,3 %
Интерференция (от н.с.) 3 %
Температурный коэффициент для выходного сигнала (от н.д./10°С) 0,03 %
Температурный дрейф баланса нуля (от н.с./10°С) 0,03 %
Компенсированный температурный диапазон −10 …+40 °С
Рабочий температурный диапазон −20…+70 °С
Сопротивление 350 ±3,5 Ом
Сопротивление изоляции 2000 МОм
Допустимая перезагрузка (от н.д.) 120 %
Рекомендованное питание 10 В (постоянный ток)
Кабель диаметр 3 мм, 4 жилы, 3 м

Схема подключения

многокомпонентных тензодатчиков MC15-3

Датчики МС 15-3 используются в составе цифровых тензодатчиков ZET 7010 Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN (статические измерения) и ZET 7111 Tensometer-CAN (динамические измерения). Цифровые тензодатчики передают с выхода непосредственно значение измеряемой величины, что избавляет пользователя от необходимости настройки измерительного канала и обработки данных. Питание датчиков МС 15-3 в составе измерительной системы осуществляется от модуля ZETSENSOR.

Схема подключения тензодатчика UU

ПОДКЛЮЧЕНИЕ К ТЕНЗОМЕТРИЧЕСКОЙ СТАНЦИИ

многокомпонентных тензодатчиков MC15-3

Тензодатчики подключаются к тензостанции ZET 058 или ZET 017‑T8 напрямую. Схема подключения.

Программное обеспечение ZETLAB для тензостанций позволяет управлять проведением испытаний и измерять различные параметры сигнала. Результаты могут выводиться в численном или графическом виде и сохраняться в файл в табличном виде.

Тензоизмерения проводятся на базе программ Генератор сигналов (управление выходом ЦАП для запитывания датчика),Тензометр (собственно измерение силы по показаниям датчика), Осциллограф (непрерывное отображение показаний тензометра). Дополнительно может проводиться обработка сигналов (фильтрация, математические и арифметические операции и др.), отображение в 2-х и 3-х мерном виде, построение параметрических зависимостей и т.д.

ИСПОЛЬЗОВАНИЕ В СОСТАВЕ ЦИФРОВЫХ ТЕНЗОДАТЧИКОВ

многокомпонентных тензодатчиков MC15-3

При распределённой схеме измерений особенно удобно использовать одноканальные измерительные модули, которые устанавливаются непосредственно в месте измерений и передают готовые данные в цифровом виде:

  • ZET 7010 — для статических измерений, передача данных по интерфейсу RS-485
  • ZET 7110 — для статических измерений, передача данных по интерфейсу CAN
  • ZET 7111 — для динамических измерений, передача данных по интерфейсу CAN

Тензодатчик + измерительный модуль (для каждой измерительной оси) = цифровой датчик.

Схема подключения тензодатчика UU

Цифровые датчики могут подключаться к ПК по различным интерфейсам (USB, Ethernet, Wi-Fi, GSM, радиоканал) или передавать данные в сторонние системы по протоколу Modbus.

Варианты подключения цифровых датчиков к КП:
