Датчик деформации ZET 903
Под заказ Артикул: ZET 903

Датчик деформации ZET 903

Диапазон измерения от 3000 до 5000 мкм/м
Основная погрешность 5 %
Диапазон рабочих температур от -50 до +50 °C
  • долговременной мониторинг относительной деформации статически и динамически нагружаемых металлических конструкций в проц...
  • легкий монтаж на цианоакриадный клей;
  • степень защиты IP67 по ГОСТ 14254-2015;
  • используются совместно с цифровыми тензометрическими датчиками ZET 7010 или ZET 7110;
  • элемент подсистемы мониторинга напряженно-деформированного состояния в составе систем мониторинга инженерных конструкций...
Стоимость Цена по запросу
Российское производство Гарантия производителя Доставка по РФ и ЕАЭС

Технические характеристики

Диапазон измерения от 3000 до 5000 мкм/м
Основная погрешность 5 %
Сопротивление 120 Ом 200 Ом 350 Ом 400 Ом
Диапазон рабочих температур от -50 до +50 °C
Масса 10 г
Габаритные размеры 30 × 15 × 3 мм
Стандартная длина кабеля 2 м

Монтаж и схема подключения

датчиков деформации ZET 903

Монтаж датчиков деформации ZET 903 рекомендуется осуществлять на однородной поверхности без сварных швов, трещин, отверстий и других элементов, влияющие на однородность распределения деформации в зоне измерения.

Установка датчика на месте измерения выполняется следующим образом:

  • обезжирить (при необходимости зачистить) монтажную поверхность в области установки датчиков деформации;
  • наклеить датчики на места установки;
  • покрыть защитной мастикой область установки датчика таким образом, чтобы граница периметра площадки находилась внутри области, при этом область мастики должна перекрывать область датчика не менее чем на 20 мм в каждом из направлений
  • сформировать защитный слой с помощью клейкой армированной ленты таким образом, чтобы места установки датчиков и ответвления кабелей находились под защитным слоем;
  • подключить разъем датчика к измерительному устройству.

Оцифровка сигнала с датчика деформации ZET 903 осуществляется при помощи тензометрических модулей или тензометрических станций:

  • ZET 7010 — для статические измерения, передача данных по интерфейсу RS-485;
  • ZET 7110 — для статические измерения, передача данных по интерфейсу CAN;
  • ZET 058 — многоканальная тензометрическая станция.

Схема подключения к цифровым модулям ZETSENSOR

датчиков деформации ZET 903

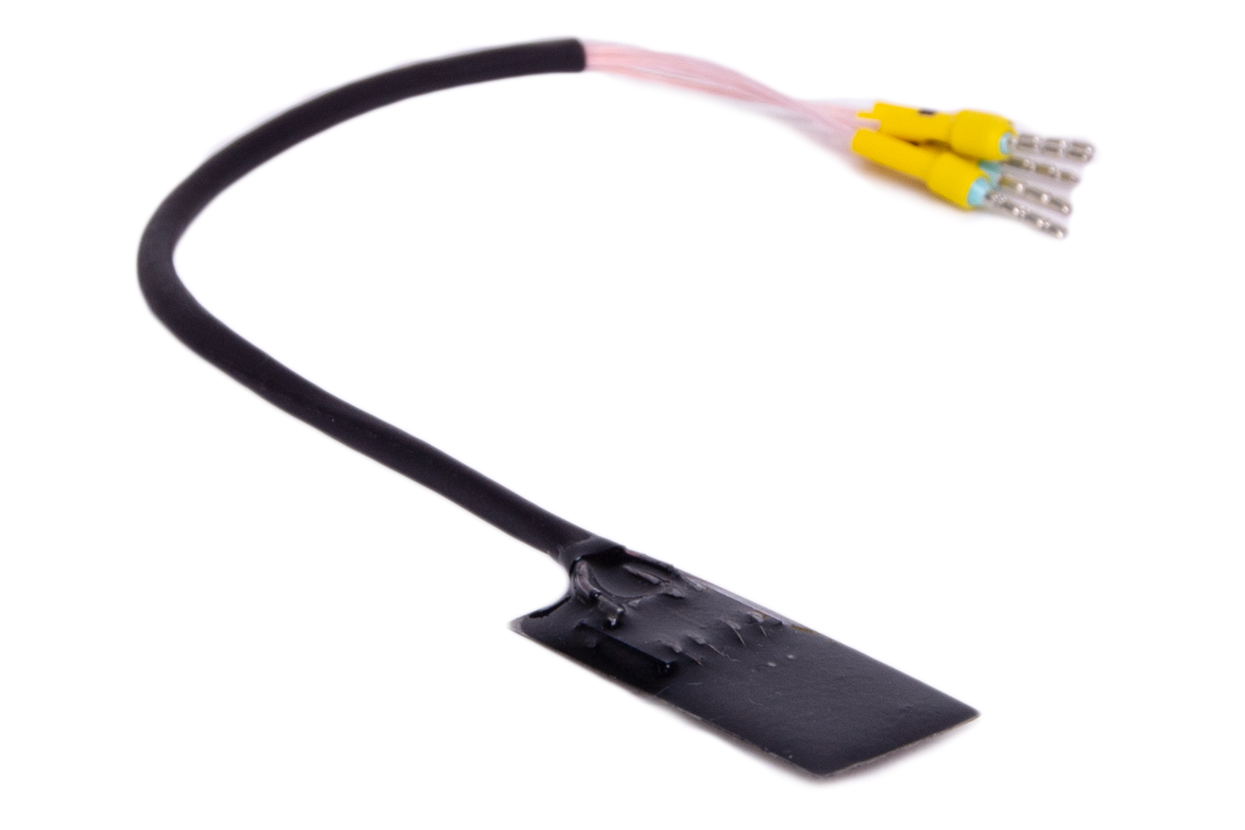

DSC 0899 neveroyatno

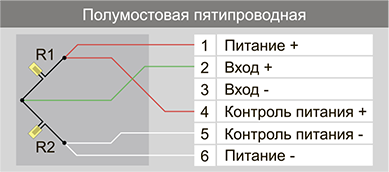

Полумостовая пятипроводная схема подключения
