Datchik silyi natyazheniya RTB
Под заказ Артикул: RTB15

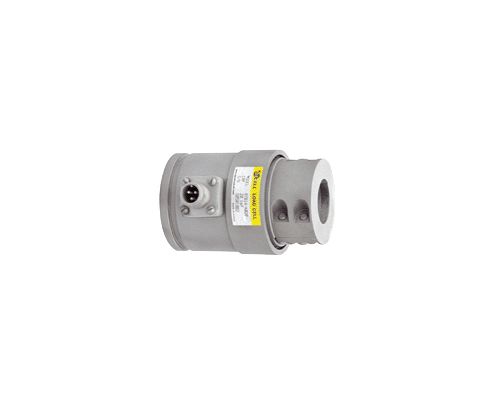

Датчик силы натяжения RTB14 и RTB15

Номинальный диапазон (н.д.) 10, 20, 50, 100, 200 кгс
Номинальный выходной сигнал (н.с.) 1,5 мВ/В
Нелинейность (от н.с.) 0,05 %
  • датчик силы растяжения;
  • диапазон измерений от 10 до 200 кгс;

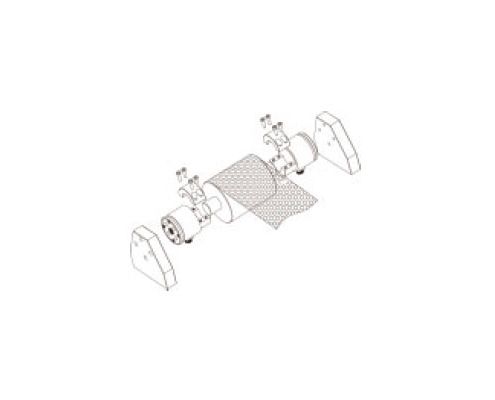

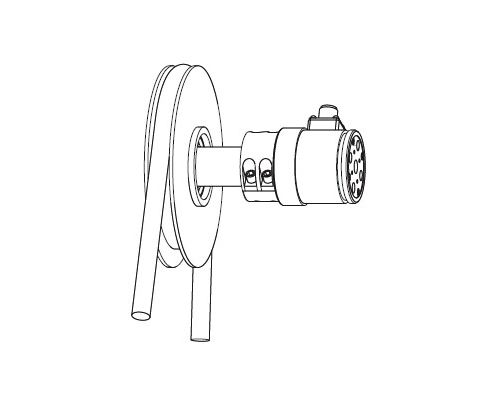

  • предназначены для измерения натяжения проволоки и рулонов.
Стоимость Цена по запросу
Российское производство Гарантия производителя Доставка по РФ и ЕАЭС

Запросить стоимость датчика можно, отправив запрос через форму в конце страницы.

Технические характеристики

Номинальный диапазон (н.д.) 10, 20, 50, 100, 200 кгс
Номинальный выходной сигнал (н.с.) 1,5 мВ/В
Нелинейность (от н.с.) 0,05 %
Повторяемость (от н.с.) 0,05 %
Компенсированный температурный диапазон − 10 …+70 °С
Рабочий температурный диапазон − 10…+80 °С
Входное сопротивление 350 ±30 Ом
Выходное сопротивление 350 ±2 Ом
Сопротивление изоляции 2000 МОм
Допустимая перезагрузка (от н.д.) 120 %
Рекомендованное питание 10
Кабель диаметр 5 мм, 4 жилы, 3 м

Схема подключения

датчиков силы натяжения RTB

Датчики RTB14 и RTB15 используются в составе цифровых тензодатчиков ZET 7010 Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN (статические измерения) и  ZET 7111 Tensometer-CAN (динамические измерения). Цифровые тензодатчики передают с выхода непосредственно значение измеряемой величины, что избавляет пользователя от необходимости настройки измерительного канала и обработки данных. Питание датчиков RTB14 и RTB15 в составе измерительной системы осуществляется от модуля ZETSENSOR.

Схема подключения тензодатчика UU

ПОДКЛЮЧЕНИЕ К ТЕНЗОМЕТРИЧЕСКОЙ СТАНЦИИ

датчиков силы натяжения RTB

Тензодатчики подключаются к тензостанции ZET 058 или ZET 017‑T8 напрямую. Схема подключения.

Программное обеспечение ZETLAB для тензостанций позволяет управлять проведением испытаний и измерять различные параметры сигнала. Результаты могут выводиться в численном или графическом виде и сохраняться в файл в табличном виде.

Тензоизмерения проводятся на базе программ Генератор сигналов (управление выходом ЦАП для запитывания датчика),Тензометр (собственно измерение силы по показаниям датчика), Осциллограф (непрерывное отображение показаний тензометра). Дополнительно может проводиться обработка сигналов (фильтрация, математические и арифметические операции и др.), отображение в 2-х и 3-х мерном виде, построение параметрических зависимостей и т.д.

ИСПОЛЬЗОВАНИЕ В СОСТАВЕ ЦИФРОВЫХ ТЕНЗОДАТЧИКОВ

датчиков силы натяжения RTB

При распределённой схеме измерений особенно удобно использовать одноканальные измерительные модули, которые устанавливаются непосредственно в месте измерений и передают готовые данные в цифровом виде:

  • ZET 7010 — для статических измерений, передача данных по интерфейсу RS-485
  • ZET 7110 — для статических измерений, передача данных по интерфейсу CAN
  • ZET 7111 — для динамических измерений, передача данных по интерфейсу CAN

Тензодатчик + измерительный модуль = цифровой датчик.

Схема подключения тензодатчика UU

Цифровые датчики могут подключаться к ПК по различным интерфейсам (USB, Ethernet, Wi-Fi, GSM, радиоканал) или передавать данные в сторонние системы по протоколу Modbus.

Варианты подключения цифровых датчиков к КП:

Таблица размеров, мм

датчиков силы натяжения RTB14

Характеристики

ДИАПАЗОН ТØA B ØC D E F
10 кгс (98.07 H) 60 80 50 M5 DP15 45 M12
20 кгс (196.1 H) 60 80 50 M5 DP15 45 M12
50 кгс (490.3 H) 60 80 50 M5 DP15 45 M12
100 кгс (980.7 H) 66,5 85 60 M8 DP15 51 M16
200 кгс (1.961 H) 66,5 85 60 M8 DP15 51 M16

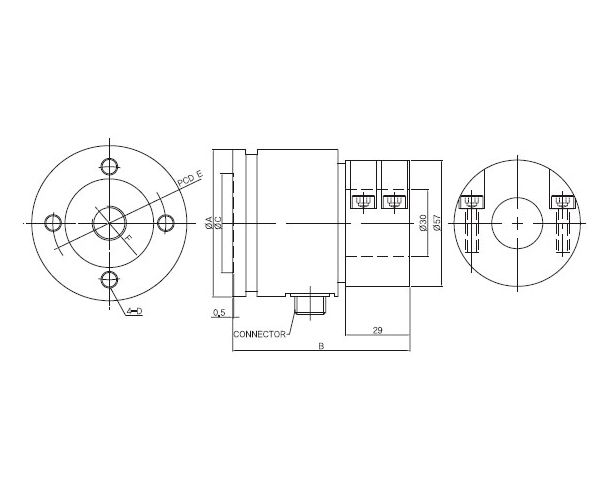

Таблица размеров, мм

датчиков силы натяжения RTB15

Характеристики

ДИАПАЗОН ТØA B ØC D E F
10 кгс (98.07 H) 60 93,5 50 M5 DP15 45 M12
20 кгс (196.1 H) 60 93,5 50 M5 DP15 45 M12
50 кгс (490.3 H) 60 93,5 50 M5 DP15 45 M12
100 кгс (980.7 H) 66,5 102 60 M8 DP15 51 M16
200 кгс (1.961 H) 66,5 102 60 M8 DP15 51 M16
