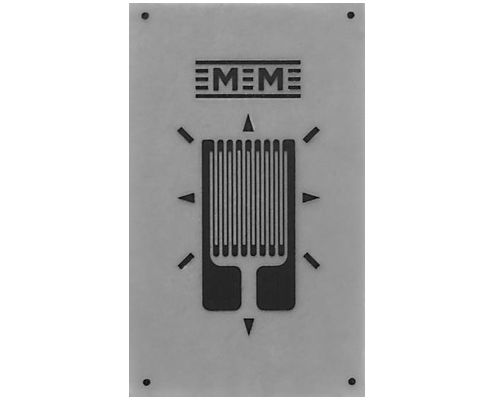

Тензорезистор 0.62AP
Под заказ Артикул: 0.62AP

Тензорезистор 0.62AP

Маркировка MT-EA-06-062AP-120
Сопротивление 120 ±0,15% Ом
Длина решётки 1,57 мм
Стоимость Цена по запросу
Российское производство Гарантия производителя Доставка по РФ и ЕАЭС

Широко применяемый тензорезистор общего назначения.

Тензорезисторы подключаются по мостовой, полумостовой или четверть мостовой схеме в зависимости от задачи: измерение силы, относительного перемещения, растяжения, сжатия, крутящего момента, давления и т.д. Различные схемы подключения позволяют исключать некоторые факторы, влияющие на измерения, например, влияние температуры.

Технические характеристики

Маркировка MT-EA-06-062AP-120
Сопротивление 120 ±0,15% Ом
Длина решётки 1,57 мм
Общая длина 2,90 мм
Ширина решётки 1,57 мм
Общая ширина 1,57 мм
Длина подложки 6,6 мм
Ширина подложки 4,1 мм
Тип EA ( подробнее )
Диапазон упругой деформации относительно длины решётки ±3
Диапазон температур −75…+175 °C
Код температурной самотермокомпенсации S-T-C 06
Доступные опции LE (покрытые полиимидом с подсоединенными гибкими выводами.)

Проведение измерений

с использованием тензорезисторов 0.62AP

tenzorezistor 0.62AP
Подключение тензорезисторов к тензостанции

Мостовые схемы подключаются к тензометрической станции ZET 058 или ZET 017-T8, питание схемы осуществляется от встроенного генератора тензостанции, измерения проводятся с помощью поставляемого с тензостанцией ПО ZETLAB TENZO, которое позволяет не только получать значения величины воздействия на объект измерений, но и строить параметрические зависимости измеряемых величин, проводить мониторинг параметров процессов, осуществлять автоматическое управление и регулирование и т.д.

Схемы подключения см в статье Подключение тензодатчиков к тензостанции.

Цифровые тензодатчики

Тензорезисторы, подключенные к измерительным модулям

образуют цифровые тензодатчики. Цифровые тензодатчики передают с выхода непосредственно значение измеряемой величины, что избавляет пользователя от необходимости настройки измерительного канала и обработки данных. Питание тензометрической схемы осуществляется от измерительного модуля.

Дополнительная комплектация

ZET 017-T8 тензостанция 8 каналов ZET 017-T8 тензостанция 8 каналов Подробнее ZET 7010 цифровой тензодатчик статические измерения, интерфейс RS‑485 (Modbus RTU) ZET 7010 цифровой тензодатчик статические измерения, интерфейс RS‑485 (Modbus RTU) Подробнее ZET 7110 цифровой тензодатчик статические измерения, интерфейс CAN 2.0 ZET 7110 цифровой тензодатчик статические измерения, интерфейс CAN 2.0 Подробнее ZET 7111 цифровой тензодатчик динамические измерения, интерфейс CAN 2.0 ZET 7111 цифровой тензодатчик динамические измерения, интерфейс CAN 2.0 Подробнее
