Термопара ТХА-18
Предназначены для измерения температуры обжиговых печей при производстве огнеупоров и в других отраслях промышленности. Примечание: цены указаны на термопреобразователи базовой конструкции с минимальной длиной рабочей части и одним чувствительным элементом. Узнать точную цену на интересующую модель можно, отправив запрос через форму в конце страницы.
Технические характеристики
термопар ТХА-18
Характеристики
| Тип и вид исполнения | Материал | Степень защиты от пыли и влаги | Диапазон измеряемых температур °С | Показатель тепловой инерции, с | Условное давление, МПА | |
|---|---|---|---|---|---|---|
| Защитная арматура | Головка | |||||
| ТХА-18-11 | 15Х25Т, Корунд КТВП или МКР | сплав алюминия | IP65 | −40…1000 | 300 | 0,6 |
| ТХА-18-21 | 12Х18Н10Т, Корунд КТВП или МКР | сплав алюминия | IP65 | −40…800 | 300 | |
| ТХА-18-31 | ХН78Т, Корунд КТВП или МКР | сплав алюминия | IP65 | −40…1100 | 300 | |
По устойчивости к воздействию температуры и влажности окружающей среды термопары соответствуют группе исполнения С2 по ГОСТ Р 52931: −40…+70 °С.
По устойчивости к механическим воздействиям термометры соответствуют группе N3 по ГОСТ Р 52931.
Климатическое исполнение — У3, ТВ.
Возможно изготовление ТП в климатическом исполнении УХЛ2 для работы при температурах от −60 до +70 °С.
Термопары, имеющие тропическое исполнение имеют в обозначении дополнительно ТВ.
Значения допусков по температуре термопар типа ТХА
Термопары выпускаются по классу допуска 1 или 2 согласно ГОСТ 6616-94
Характеристики
| Тип термопары | Класс | Диапазон температур, °С | Предел допускаемого отклонения от НСХ, °С |
|---|---|---|---|
| ТХА | 1 | от −40 до 375 | 1,5 |
| свыше 375 до 1000 | 0,004·|t| | ||
| 2 | от −40 до 333 | 2,5 | |
| свыше 333 до 1200 | 0,0075•|t| |
где |t| – абсолютное значение температуры, °С
Особенности термопар
Преобразователь термоэлектрический (термопара) ТХА конструктивно представляет собой два разнородных термоэлектрода (хромель-алюмель), изолированных термостойкой изоляцией и сваренных с одного конца в рабочий спай.
Защитная арматура выполняется из жаростойких и коррозионностойких сталей или из керамики (для измерения температуры в особо агрессивных высокотемпературных средах).
Свободные концы термоэлектродов присоединяются к монтажной головке или выводятся при помощи кабеля. Рабочий спай может быть изолирован (И) или неизолирован (Н) от защитного корпуса.
Изготавливаются преобразователи, имеющие два рабочих спая — две термопары одного типа, размещённые в одном корпусе (при обозначении указывается количество спаев — 2).
Головка преобразователей из прессматериала АГ-4В применяется в неагрессивной среде при окружающей температуре до 120°С; из полиамида — до 80°С. Максимальный диаметр выводного кабеля 10 мм. Каждая жила (провод) кабеля крепится на винт гайкой М4×0,7.
Головка металлическая из сплава алюминия АК-12 (АЛ-2) (силумин) применяется в неагрессивной среде при окружающей температуре до 300 °С. Максимальный диаметр выводного кабеля 12 мм. Каждая жила (провод) кабеля диаметром до 1,2 мм крепится на винт гайкой М4×0,7.
Базовые варианты исполнения
термопар ТХА-18
Характеристики
| Тип и вид исполнения | ТХА-18-11, ТХА-18-21, ТХА-18-31 | |||||
|---|---|---|---|---|---|---|
| Количество рабочих спаев | 1 | |||||
| Изоляция рабочего спая | И | |||||
| Класс допуска | 2 | |||||

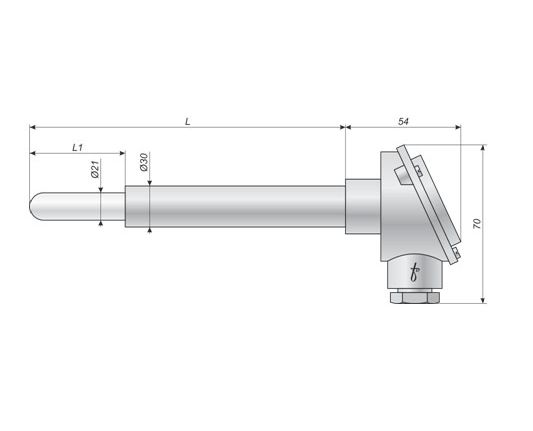

| Монтажная длина L [мм] | 500 | 800 | 1000 | 1250 | 1600 | 2000 |
| Длина керамического чехла | 400 | 600 | 800 | 800 | 800 | 800 |
В базовом исполнении все преобразователи термоэлектрические изготавливаются с головкой из полиамида; изготовление преобразователей с металлической головкой должно быть указано дополнительно. По согласованию с Заказчиком монтажные длины термопреобразователей могут быть изменены.
Цифровой датчик температуры
Термопары совместно с измерительными модулями ZET 7020 TermoTC-485 и ZET 7120 TermoTC-CAN образуют цифровой датчик температуры.
Модуль ZET 7020 или ZET 7120 осуществляет преобразование сигнала с термопары в значения температуры. Полученные значения температуры передаются по интерфейсу RS-485 или CAN. Использование цифровых датчиков температуры особенно удобно в распределённых системах, поскольку измеритель устанавливается в непосредственной близости к точке измерения — это значительно повышает точность измерений. Кроме того, для передачи полученных данных могут использоваться более дешёвые кабели.
Схема подключения цифрового датчика температуры к ПК
Передача данных на ПК может осуществляться по USB, Ethernet, GSM, радиоканалу:
Как купить цифровой датчик температуры?
-
1. Указать параметры термопары, исходя из необходимых технических характеристик.
-
2. Выбрать измерительный модуль ZET 7020 с интерфейсом RS-485 или ZET 7120 с интерфейсом CAN.
-
3. Выбрать преобразователь интерфейса для измерительной линии RS-485 (подключение к ПК по USB или Ethernet) или CAN (подключение по USB или Ethernet).
-
1. Указать параметры термопары, исходя из необходимых технических характеристик.
-
2. Выбрать измерительный модуль ZET 7020 с интерфейсом RS-485 или ZET 7120 с интерфейсом CAN.
-
3. Выбрать преобразователь интерфейса для измерительной линии RS-485 (подключение к ПК по USB или Ethernet) или CAN (подключение по USB или Ethernet).
