Термопары ТХА-4, ТХК-4
Предназначены для измерения температуры при переработке пластических масс и резиновых смесей, жидких, газообразных и твёрдых тел. Примечание: цены указываются на термопреобразователи базовой конструкции с минимальной длиной рабочей части и одним чувствительным элементом. Узнать точную цену на интересующую модель можно, отправив запрос через форму в конце страницы.
Технические характеристики
термопар ТХА-4, ТХК-4
Характеристики
| Тип и вид исполнения | Материал защитной арматуры | Степень защиты от пыли и влаги | Диапазон измеряемых температур °С | Показатель тепловой инерции, с | Условное давление, МПА |
|---|---|---|---|---|---|
| ТХА-4-1 | 12X18H10T | IP40 | −40…600 | 30 (для И) 5 (для Н) | 0,25 |
| ТХК-4-1 | −40…400 | ||||
| ТХА-4-2 | 12X18H10T | IP40 | −40…600 | 30 (для И) 5 (для Н) | 0,25 |
| ТХК-4-2 | 40…400 |
По устойчивости к воздействию температуры и влажности окружающей среды термопары соответствуют группе исполнения С2 по ГОСТ Р 52931: −40…+70 °С.
По устойчивости к механическим воздействиям термометры соответствуют группе N3 по ГОСТ Р 52931.
Климатическое исполнение — У3, ТВ.
Возможно изготовление ТП в климатическом исполнении УХЛ2 для работы при температурах от −60 до +70 °С.
Термопары, имеющие тропическое исполнение имеют в обозначении дополнительно ТВ.
Номинальные статические характеристики (НСХ)
их обозначения, материал термоэлектродов согласно ГОСТ 6616-94
Характеристики
| Тип термопары | НСХ | Материал термоэлектродов | |
|---|---|---|---|
| положительный | отрицательный | ||
| ТХА | XA(K) | хромель | алюмель |
| ТХК | XK(L) | хромель | копель |
Положительный термоэлектрод маркируется красным цветом.
Значения допусков по температуре термопар типа ТХА и ТХК
Термопары выпускаются по классу допуска 1 или 2 согласно ГОСТ 6616-94
Характеристики
| Тип термопары | Класс | Диапазон температур, °С | Предел допускаемого отклонения от НСХ, °С |
|---|---|---|---|
| ТХА | 1 | от −40 до 375 | 1,5 |
| свыше 375 до 1000 | 0,004·|t| | ||
| 2 | от −40 до 333 | 2,5 | |
| свыше 333 до 1200 | 0,0075•|t| | ||
| ТХК | 2 | от −40 до 300 | 2,5 |
| свыше 300 до 800 | 0,0075•|t| |
где |t| – абсолютное значение температуры, °С
Особенности термопар
Преобразователь термоэлектрический (термопара) ТХК, ТХА конструктивно представляет собой два разнородных термоэлектрода (хромель-алюмель для ТХА, хромель-копель для ТХК), изолированных термостойкой изоляцией и сваренных с одного конца в рабочий спай.
Защитная арматура выполняется из жаростойких и коррозионностойких сталей или из керамики (для измерения температуры в особо агрессивных высокотемпературных средах).
Свободные концы термоэлектродов присоединяются к монтажной головке или выводятся при помощи кабеля. Рабочий спай может быть изолирован (И) или неизолирован (Н) от защитного корпуса.
Изготавливаются преобразователи, имеющие два рабочих спая — две термопары одного типа, размещённые в одном корпусе (при обозначении указывается количество спаев — 2).

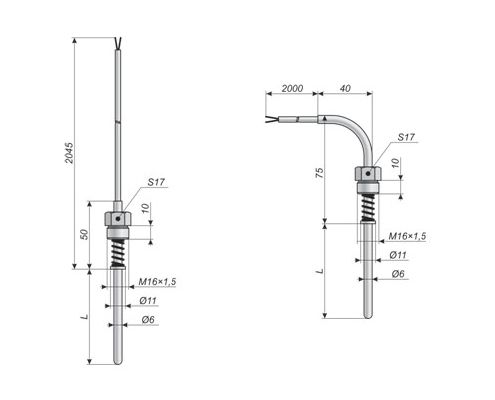

Базовые варианты исполнения
термопар ТХА-4, ТХК-4
Характеристики
| Тип и вид исполнения | Рабочий спай | Класс допуска | Монтажная длина L, мм | |
|---|---|---|---|---|
| Количество | Изоляция | |||
| ТХА-4-1 | 1 | И (для L от 32 мм), Н | 1, 2 | 10, 32, 60, 100, 120, 160, 200, 250, 320 |
| ТХК-4-1 | 2 | |||
| ТХА-4-2 | 1 | И (для L от 32 мм), Н | 1, 2 | 10, 32, 60, 100, 120, 160, 200, 250, 320 |
| ТХК-4-2 | 2 | |||
По согласованию с Заказчиком монтажные длины термопреобразователей могут быть изменены.
Цифровой датчик температуры
Термопары совместно с измерительными модулями ZET 7020 TermoTC-485 и ZET 7120 TermoTC-CAN образуют цифровой датчик температуры.
Модуль ZET 7020 или ZET 7120 осуществляет преобразование сигнала с термопары в значения температуры. Полученные значения температуры передаются по интерфейсу RS-485 или CAN. Использование цифровых датчиков температуры особенно удобно в распределённых системах, поскольку измеритель устанавливается в непосредственной близости к точке измерения — это значительно повышает точность измерений. Кроме того, для передачи полученных данных могут использоваться более дешёвые кабели.
Схема подключения цифрового датчика температуры к ПК
Передача данных на ПК может осуществляться по USB, Ethernet, GSM, радиоканалу:
Как купить цифровой датчик температуры?
-
1. Указать параметры термопары, исходя из необходимых технических характеристик.
-
2. Выбрать измерительный модуль ZET 7020 с интерфейсом RS-485 или ZET 7120 с интерфейсом CAN.
-
3. Выбрать преобразователь интерфейса для измерительной линии RS-485 (подключение к ПК по USB или Ethernet) или CAN (подключение по USB и Ethernet).
-
1. Указать параметры термопары, исходя из необходимых технических характеристик.
-
2. Выбрать измерительный модуль ZET 7020 с интерфейсом RS-485 или ZET 7120 с интерфейсом CAN.
-
3. Выбрать преобразователь интерфейса для измерительной линии RS-485 (подключение к ПК по USB или Ethernet) или CAN (подключение по USB и Ethernet).
Дополнительная комплектация
ZET 7070 преобразователь интерфейса; RS-485 ↔ USB 1.1 Подробнее
ZET 7020 цифровой измерительный преобразователь для термопар с интерфейсом передачи данных RS-485 срок поставки 5 рабочих дней Подробнее
ZET 7174 преобразователь интерфейса; CAN 2.0 → USB Подробнее
ZET 7120 цифровой измерительный преобразователь для термопар с интерфейсом передачи данных CAN 2.0 Подробнее
