Термопары ТТПП-53-3, ТТПР-53-3
Под заказ Артикул: ТТПР-53-3

Термопары ТТПП-53-3, ТТПР-53-3

Тип термопары Обозначение НСХ
ТТПП — термопара ПП (платинородий 10 — платина) S
ТТПП — термопара ПП (платинородий 13 — платина) R

Предназначены для измерения температуры газообразных химически неагрессивных и агрессивных сред, не разрушающих защитную арматуру. Примечание: цены указаны на термопреобразователи базовой конструкции с минимальной длиной рабочей части и одним чувствительным элементом. Узнать точную цену на интересующую модель можно, отправив запрос через форму в конце страницы.

Стоимость Цена по запросу
Российское производство Гарантия производителя Доставка по РФ и ЕАЭС

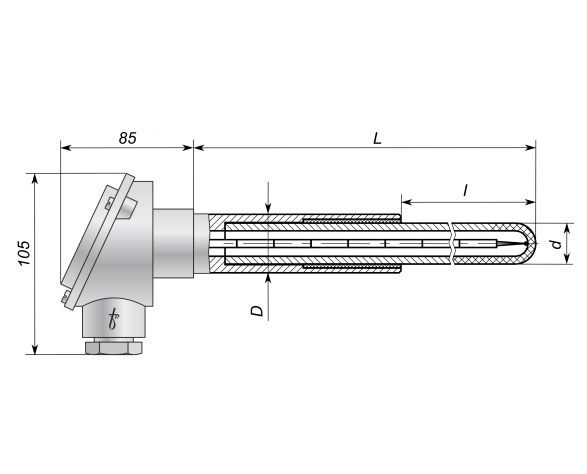

Termopara TTPP 53 3 TTPR 53 3
DSC 0189 80
Сертификат №23913-02

Технические характеристики

термопар ТТПП-53-3, ТТПР-53-3

Характеристики

Тип и вид исполнения Материал Степень защиты от пыли и влаги Диапазон измеряемых температур, °С Показатель тепловой инерции, с Условное давление, МПа
Защитная арматура Головка
ТТПП-53-31 15Х25Т, корунд металл IP65 0…1300 (1600) 100 0,4
ТТПР-53-31 600…1700
ТТПП-53-33 15Х25Т, корунд металл IP65 0…1300 (1600) 80 0,4
ТТПР-53-33 600…1700
ТТПП-53-34 15Х25Т, корунд металл IP65 0…1300 (1600) 70 0,4
ТТПР-53-34 600…1700
ТТПП-53-35 15Х25Т металл IP65 0…1300 (1600) 60 0,4
ТТПР-53-35 600…1700

Средний срок службы — 2 года при номинальной температуре применения (при изменении температуры от 1100 до 1700 °С срок службы составляет не более 1000 часов).

Характеристики

Тип термопары Обозначение НСХ
ТТПП — термопара ПП (платинородий 10 — платина) S
ТТПП — термопара ПП (платинородий 13 — платина) R
ТТПР — термопара ПР (платинородий 30 — платинородий 6) B

Характеристики

Обозначение НСХ Класс допуска Рабочий диапазон температур, °С Пределы допускаемых отклонений от НСХ, °С
ПП (S) 1 0…1100 ±1,0
ПП (R) 2 1100…1300 ±1,0 +0,003 (t — 1100)
0…600 ±1,5
600…1300 0,0025•t
ПР (В) 2 600…1700 ±0,0025•t
3 600…800 ±4,0
800…1700 ±0,0050•t

где |t| – абсолютное значение температуры, °С

Характеристики

Тип термопары Диаметр термоэлектродов, мм
ТТПП 0,4 (0,5) для ПР-10 (+) и 0,5 для ПлТ (-) 0,4 (0,5) для ПР-13 (+) и 0,5 для ПлТ (-)
ТТПР 0,4 (0,5) для ПР-30 (+) и 0,5 ПР-6 (-)

Базовые варианты исполнения

термопар ТТПП-53-3, ТТПР-53-3

Характеристики

Тип и вид исполнения Рабочий спай Класс допуска Монтажная длина, L, мм Длина керам. чехла, l, мм Диаметр метал. чехла, D, мм Диаметр керам. части d, мм
Кол-во Изоляция
ТТПП-53-31 1 И 1, 2 500 800 1000 1250 2000 400 600 800 800 800 30 20
ТТПР-53-31 2, 3
ТТПП-53-33 1 И 1, 2 500 800 1000 1250 2000 400 400 600 800 800 25 15
ТТПР-53-33 2, 3
ТТПП-53-34 1 И 1, 2 500 800 400 600 20 12
ТТПР-53-34 2, 3
ТТПП-53-35 1 И 1, 2 320 500 250 400 14 8
ТТПР-53-35 2, 3

Диаметры и длины металлической и керамической части монтажных длин могут быть изменены по согласованию с Заказчиком.

Цифровой датчик температуры

Термопары совместно с измерительными модулями ZET 7020 TermoTC-485 и ZET 7120 TermoTC-CAN образуют цифровой датчик температуры.

Цифровой датчик температуры

Модуль ZET 7020 или ZET 7120 осуществляет преобразование сигнала с термопары в значения температуры. Полученные значения температуры передаются по интерфейсу RS-485 или CAN. Использование цифровых датчиков температуры особенно удобно в распределённых системах, поскольку измеритель устанавливается в непосредственной близости к точке измерения — это значительно повышает точность измерений. Кроме того, для передачи полученных данных могут использоваться более дешёвые кабели.

Схема подключения цифрового датчика температуры к ПК

Передача данных на ПК может осуществляться по USB, Ethernet, GSM, радиоканалу:

Подключение цифровых датчиков температуры

Как купить цифровой датчик температуры?

  • 1. Указать параметры термопары, исходя из необходимых технических характеристик.
  • 2. Выбрать измерительный модуль ZET 7020 с интерфейсом RS-485 или ZET 7120 с интерфейсом CAN.
  • 3. Выбрать преобразователь интерфейса для измерительной линии RS-485 (подключение к ПК по USB или Ethernet) или CAN (подключение по USB, Ethernet, радиоканалу, GSM).

  • 1. Указать параметры термопары, исходя из необходимых технических характеристик.
  • 2. Выбрать измерительный модуль ZET 7020 с интерфейсом RS-485 или ZET 7120 с интерфейсом CAN.
  • 3. Выбрать преобразователь интерфейса для измерительной линии RS-485 (подключение к ПК по USB или Ethernet) или CAN (подключение по USB, Ethernet, радиоканалу, GSM).
