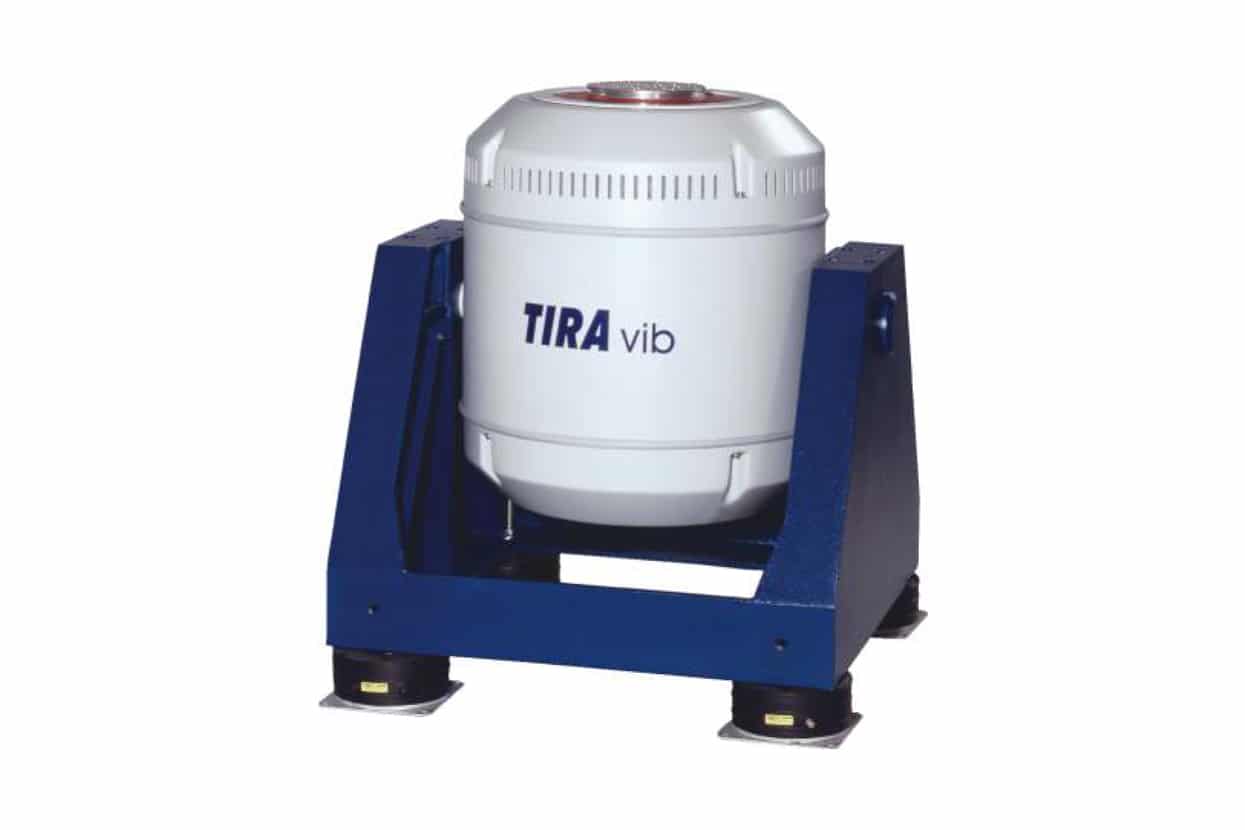

Вибростенд TV 57315/LS-230

Вибростенд S 57315/LS-230
Сила (синусоидальная вибрация) 15 000 Н
Сила (случайная вибрация) 13 000 Н
  • Высокая жёсткость
  • Вращающаяся рама
  • Виброизоляция
  • Соответствие стандартам
Стоимость Цена по запросу
Российское производство Гарантия производителя Доставка по РФ и ЕАЭС

Электродинамические стенды TV 57315/LS-230 представляют собой вибраторы для имитации вибраций окружающей среды при долговременных испытаниях устройств на прочность и износостойкость.

Для задания параметров вибрации, воспроизводимой установкой TV 57315/LS-230, и анализа сигналов с датчиков используются системы управления вибриспытаниями ZETLAB.

по запросу

Виды вибрационных воздействий

вибростендов TV 57315/LS-230

Технические характеристики

Вибростенд S 57315/LS-230
Сила (синусоидальная вибрация) 15 000 Н
Сила (случайная вибрация) 13 000 Н
Сила (виброудар) 45 000 Н
Частотный диапазон 2…3000 Гц
Максимальное ускорение (синусоидальная вибрация) 115 g
Максимальное ускорение (случайная вибрация) 80 g
Максимальное ускорение (виброудар) 230 g
Максимальное перемещение (пик-пик) 50,8 мм
Максимальная полезная нагрузка 250 кг
Основная резонансная частота >2300 Гц
Максимальная скорость (синусоидальная вибрация) 2,0 м/с
Максимальная скорость (случайная вибрация) 2,0 м/с
Максимальная скорость (виброудар) 3,5 м/с
Эффективная подвижная масса 13,0 кг
Жёсткость подвеса 75 Н/мм
Вес с цапфой 1100 кг

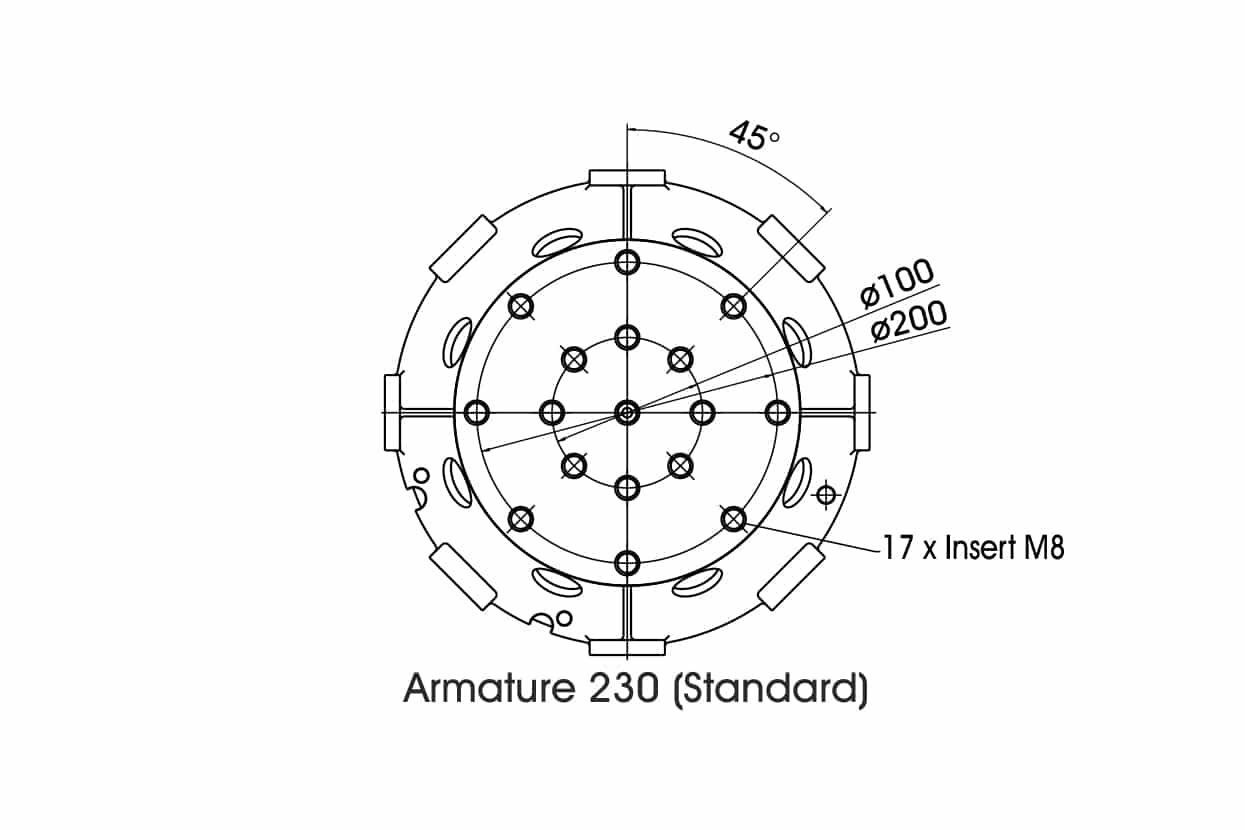

Арматура ∅230 мм

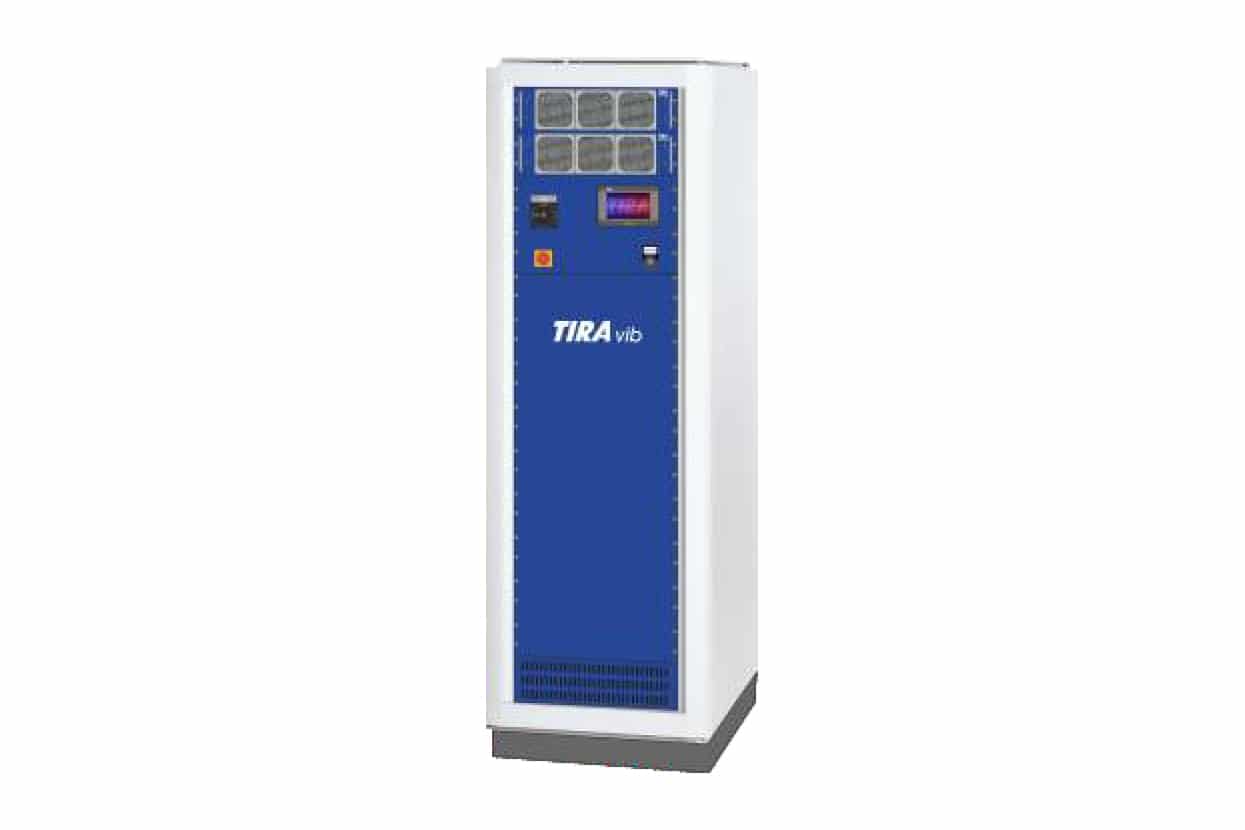

Усилитель A 3 01 11 042
Выходная мощность, скз 22500 ВА
Частотный диапазон DC…5000 Гц
Максимальное напряжение, скз ±212 В
Максимальный ток, скз 200 А
Входное напряжение сигнала 10 В
Искажение < 0.2 %
Соотношение «сигнал-шум» > 80 дБ
Общая масса 450 кг

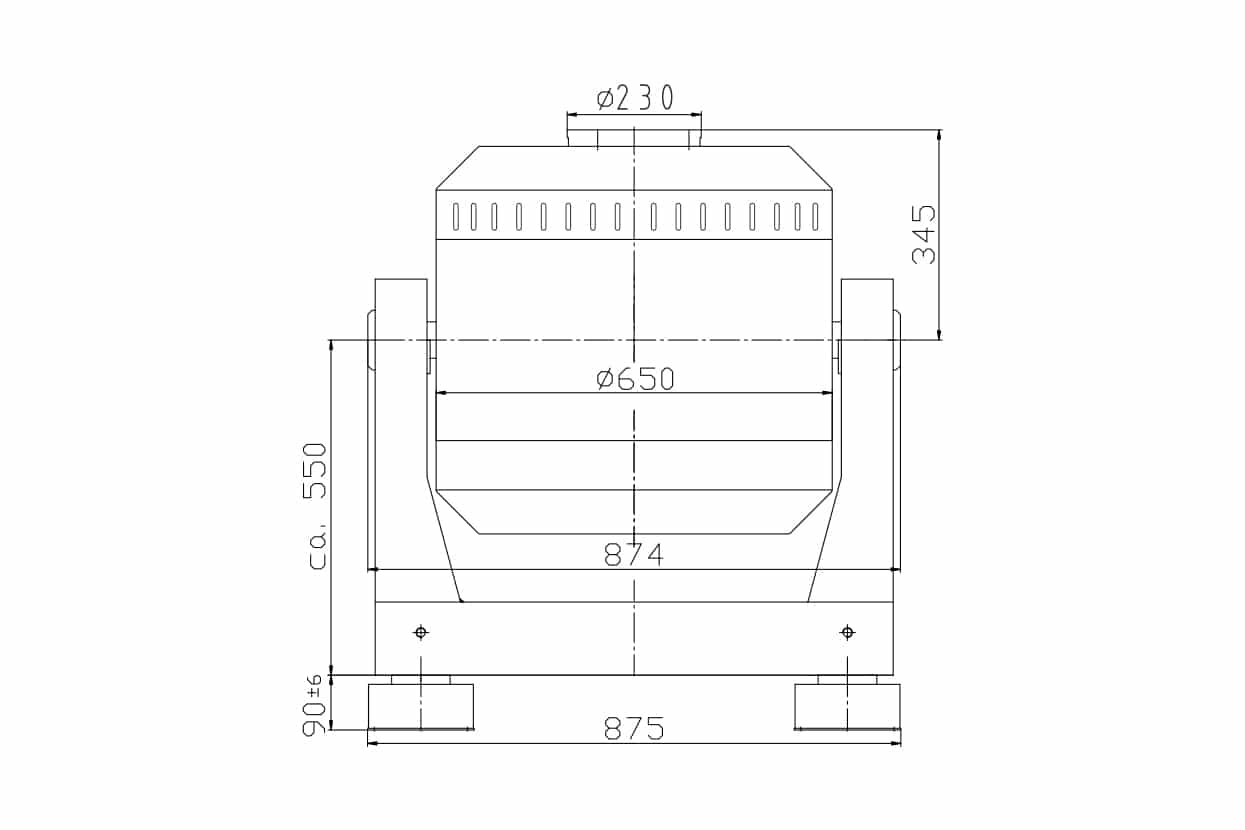

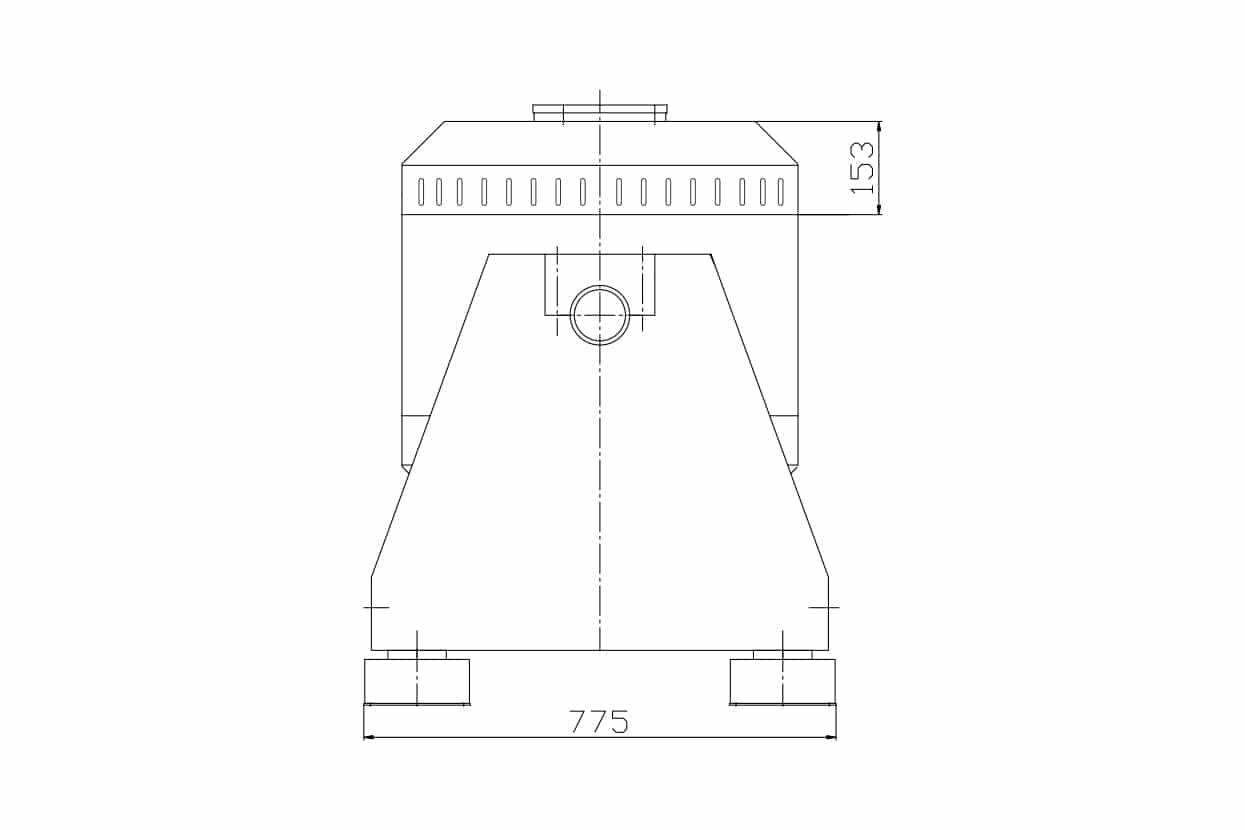

Размеры (Ш×В×Г) 600×2200×800 мм
Питание (стандартное) 3~ / N / PE 400 V±5% 50 Hz, CEE 32
Рекомендуемый предохранитель (стандарт) 63 А slow
Максимальная потребляемая мощность при 400 В (включая вентилятор) 23,5 кВА
Вентилятор охлаждения TB 120 FUK
Максимальная объёмная скорость потока 1500 м³/ч
Разность полных напоров 10.2 кПа
Мощность мотора 5.5 кВа
Максимальная частота 100 Гц
Диаметр шланга 140 мм
Длина шланга (стандарт) 5 м
Общая масса 61 кг
Размеры (Ш×В×Г) 487×637×487 мм
Максимальный уровень звукового давления 102 дБ (А)
Питание (стандартное) от стойки усилителя
Максимальное потребление тока при 400 В 12 А

Виброустановка TV 57315/LS-230 состоит из вибростенда S 57315/LS-230, усилителя мощности A 3 01 11 042 и охлаждающего вентилятора  TB 120 FUK.

Задание и контроль параметров вибрации осуществляется с помощью контроллера ZET 024 или ZET 028. Сигнал с выхода контроллера (генератора) поступает на вход вибростенда через усилитель мощности. Датчики, установленные на вибростенде подключаются ко входам контроллера. Управление измерениями осуществляется с помощью программ ZETLAB VIBRO. Для проведения модального анализа и построения ударного спектра применяется программа Модальный анализ.

Дополнительная комплектация может включать ПО «Визуализация испытаний в SCADA ZETVIEW».

Преимущества

вибростендов TV 57315/LS-230

Высокая жёсткость

отличаются высокой поперечной жёсткостью

Вращающаяся рама

для испытаний в горизонтальном и вертикальном направлениях

Виброизоляция

благодаря системе амортизации корпуса

Соответствие стандартам

испытания в соответствии с международными стандартами

Компенсация нагрузки

полностью автоматическая компенсация пневматической нагрузки

Длительный срок службы

сконструированы в расчете на длительный срок эксплуатации

Состав виброиспытательной системы

на базе вибростенда TV 57315/LS-230

Базовая комплектация

Наименование Назначение Количество Стоимость
Вибратор S 57315/LS-230 имитация вибрационных воздействий 1 шт. по запросу
Усилитель A 3 01 11 042 усиление входного сигнала до необходимого уровня 1 шт.
Охлаждающий вентилятор TB 120 FUK 1 шт.
Компрессор для накачки пневматической подушки внутри стенда, которая поддерживает шток 1 шт. по запросу
Глушитель TB 120-SI подавление шумов охлаждающей системы вибростенда (опционально) 1 шт. по запросу
Акустический кожух TB 120-AE подавление шумов охлаждающей системы вибростенда (опционально) 1 шт. по запросу
Система управления вибростендами СУВ ZETLAB контроллер для задания параметров вибрации и анализа сигналов с датчиков 1 шт. от 700 200 руб.
Вибропреобразователи ВС 111 контроль параметров вибрации от 4 шт. от 15 360 руб.
Аксессуары: магнитный крепёж АМ 50 крепёжный магнит АМ 51 восковая мастика AW01 комплект крепёжных приспособлений комплект для изоляции датчиков для крепления акселерометров измерение вибрации в трех взаимно перпендикулярных направлениях крепление акселерометров на немагнитные поверхности для установки датчиков на вибростенд для развязки электропроводящих поверхностей от 4 шт. от 1 шт. от 4 шт. 1 шт. 1 шт. 1 860 руб. 3 000 руб. 858 руб. 46 800 руб. 2 520 руб.
УСЛУГИ
Обучение обучение персонала заказчика 10 % от стоимости системы
Пуско-наладочные работы проведение пуско-наладочных работ по месту эксплуатации 15 — 20 % от стоимости системы
Проведение аттестации аттестация оборудования проводится с привлечением ФГБУ «ГНМЦ» Минобороны России от 75 048 руб.
Аттестационные грузы разработка конструкторской документации для изготовления аттестационных грузов для вибростендов по запросу
Расширительный стол для расширения возможностей вибростендов по запросу

Форма заказа

Запросить стоимость виброиспытательной системы

Стоимость рассчитывается по запросу
