Под заказ Артикул: AIT-440
Вибростенд TV 59360/AIT-440
Вибростенд
S 59360/AIT-440
Сила (синусоидальная вибрация)
60 000 Н
Сила (случайная вибрация)
60 000 Н
- Высокая жёсткость
- Автоматическая центровка
- Автоматический контроль
- Соответствие стандартам
Стоимость Цена по запросу
Российское производство
Гарантия производителя
Доставка по РФ и ЕАЭС

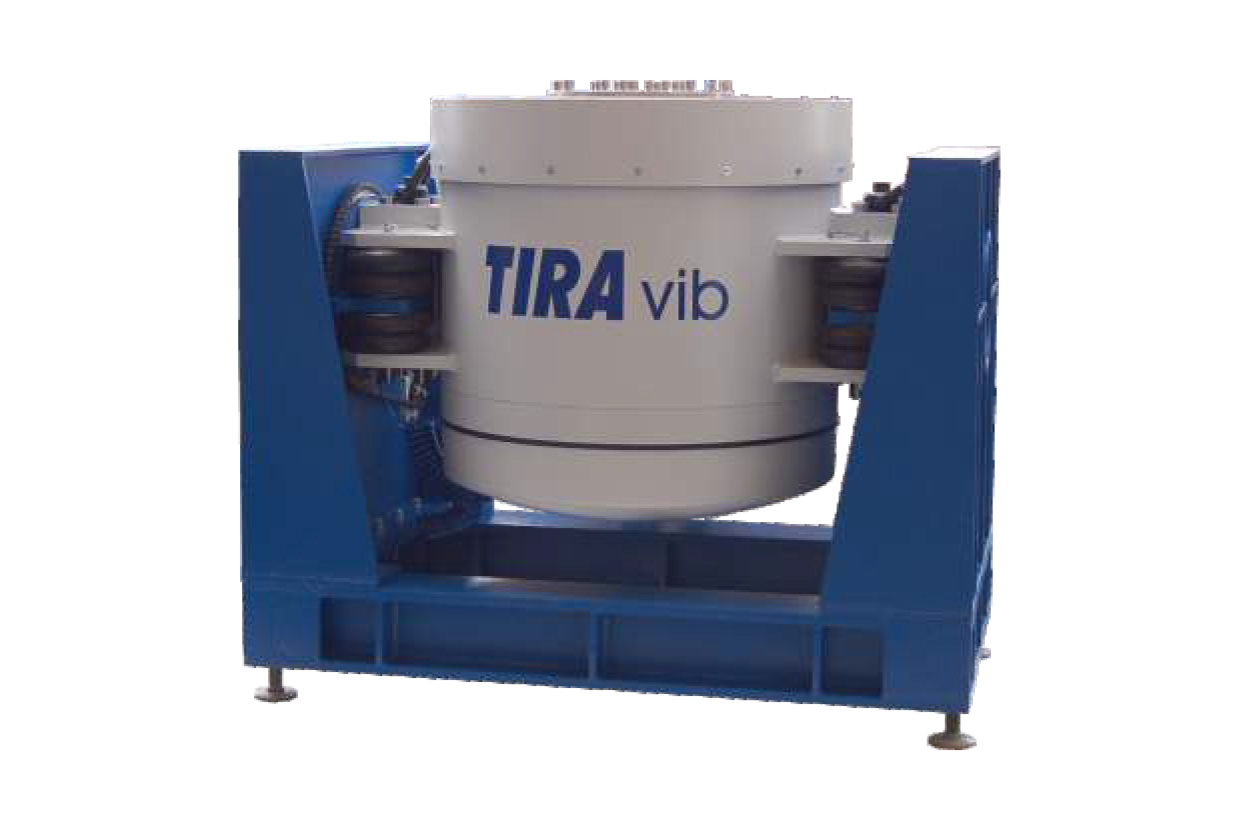

Электродинамические стенды TV 59360/AIT-440 представляют собой вибростенды для имитации вибраций окружающей среды при долговременных испытаниях устройств на прочность и износостойкость.
Для задания параметров вибрации, воспроизводимой установкой TV 59360/AIT-440, и анализа сигналов с датчиков используются системы управления вибриспытаниями ZETLAB.
по запросу
Виды вибрационных воздействий
вибростендов TV 59360/AIT-440
Технические характеристики
| Вибростенд | S 59360/AIT-440 |
|---|---|
| Сила (синусоидальная вибрация) | 60 000 Н |
| Сила (случайная вибрация) | 60 000 Н |
| Сила (виброудар) | 180 000 Н |
| Частотный диапазон | 2…2400 Гц |
| Максимальное ускорение (синусоидальная вибрация) | 100 g |
| Максимальное ускорение (случайная вибрация) | 85 g |
| Максимальное ускорение (виброудар) | 350 g |
| Максимальное перемещение (пик-пик) | 76,2 мм |
| Максимальная полезная нагрузка | 910 кг |
| Основная резонансная частота | >2100 Гц |
| Максимальная скорость (синусоидальная вибрация) | 2,0 м/с |
| Максимальная скорость (случайная вибрация) | 2,0 м/с |
| Максимальная скорость (виброудар) | 4,0 м/с |
| Эффективная подвижная масса | 58,0 кг |
| Жёсткость подвеса | 175 Н/мм |
| Вес с цапфой | 4500 кг |

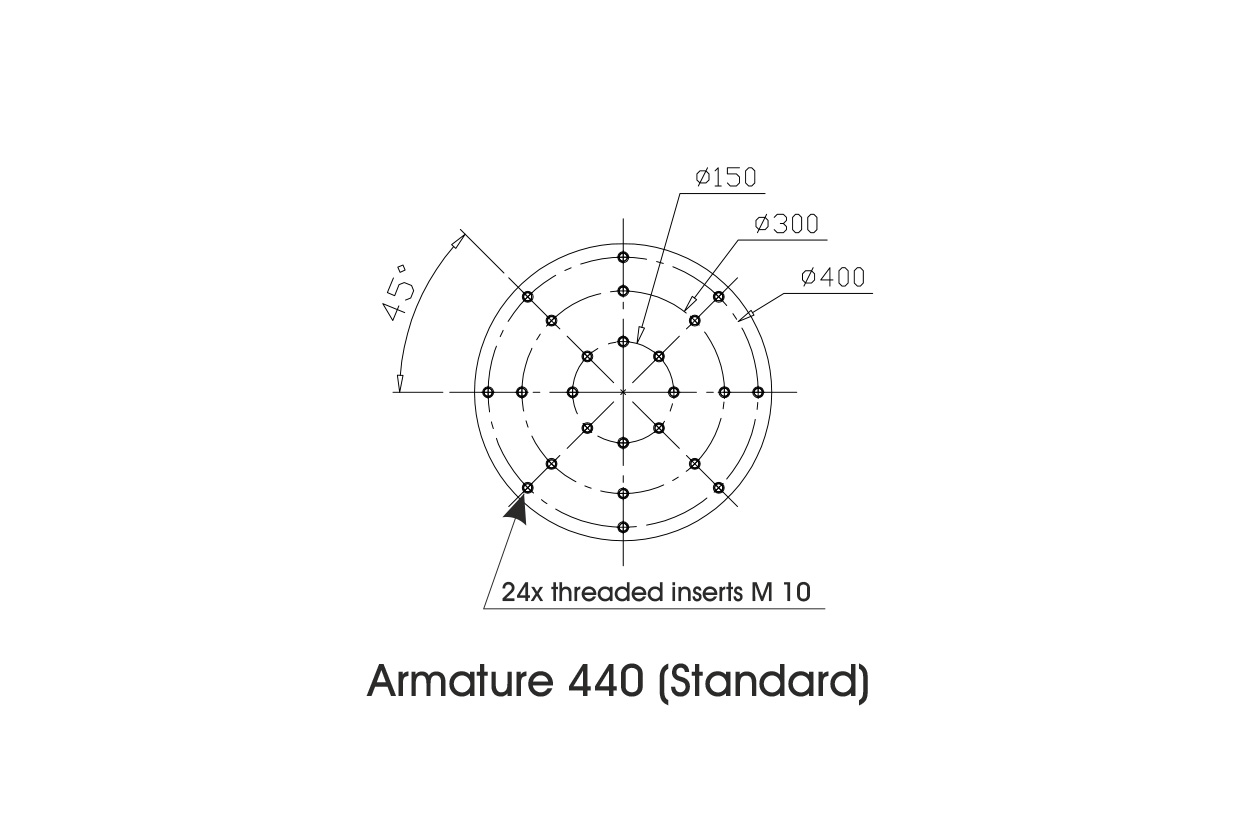

| Арматура | ∅440 мм |
| Усилитель | A 5 40 11 189 |
| Выходная мощность, скз | 105000 ВА |
| Частотный диапазон | DC…5000 Гц |
| Максимальное напряжение, скз | ±212 В |
| Максимальный ток, скз | 900 А |
| Входное напряжение сигнала | 10 В |
| Искажение | < 0.2 % |
| Соотношение «сигнал-шум» | > 80 дБ |
| Общая масса | 2200 кг |

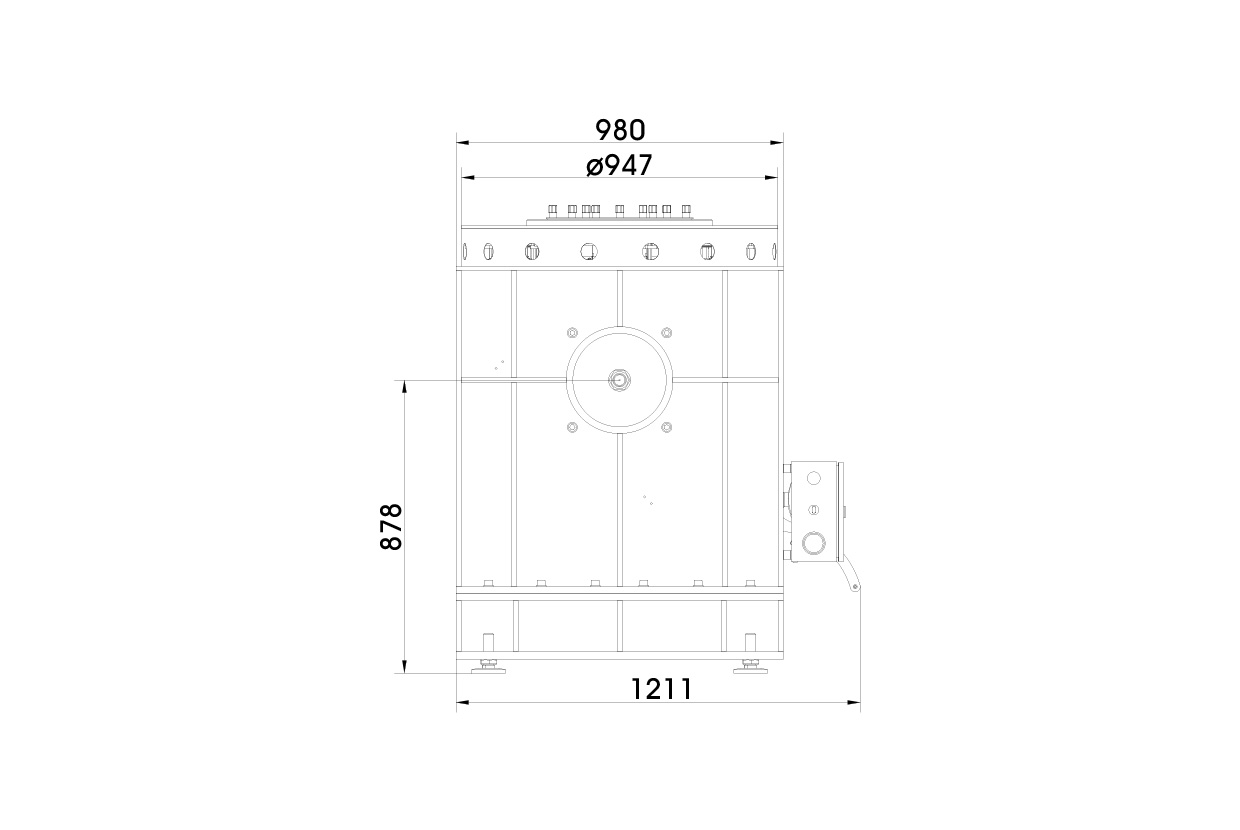

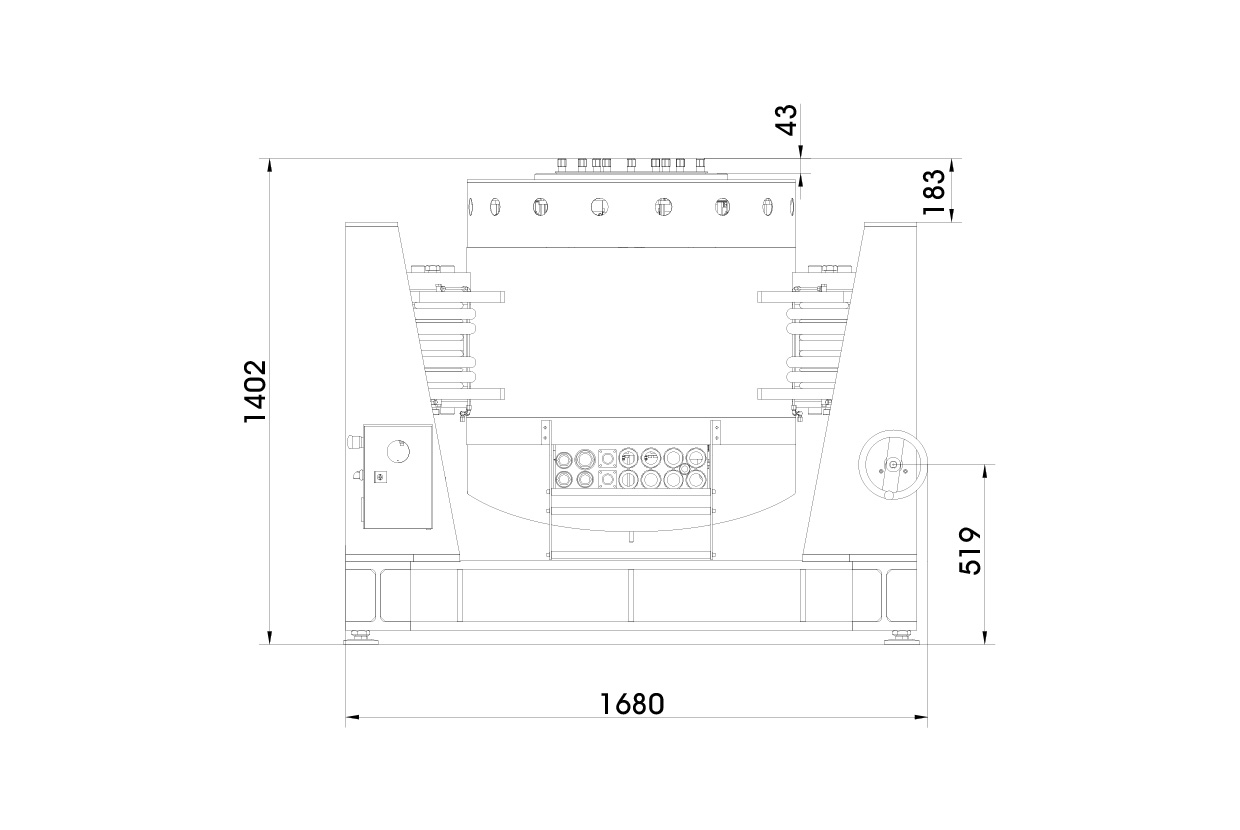

| Размеры (Ш×В×Г) | 2840×2200×1050 мм |
| Питание (стандартное) | 3~ / N / PE 400 V±5% 50 Hz |
| Блок охлаждения | C 59410 |
| Условия окружающей среды | — |
| Температура | 5 — 30 °C |
| Относительная влажность | 10 — 80 % |
| Передача энергии | не более 3 кВт |
| Технологичнская вода | — |
| Температура | 5 — 15 °C |
| Объемный расход при максимальной температуре подачи | 10 м³ /час |
| Рабочее давление: питание — статическое | ≤ 8 бар (≤ 800 кПа) |
| Рабочее давление: динамический перепад давления | ≥ 3 бар (≥ 300 кПа) |
| Рассеиваемый тепловой поток | макс. 110 кВт |
| Номинальная ширина проводящих труб | R 1 1/4 IT (32 мм) |
| Значение рН | 7 ± 1 |
| Размеры частиц грязи | < 25 мкм |
| Жесткость воды (общая/карбонат) | < 1,4 ммоль/л / < 0,9 ммол/л |
| Общая масса | 550 кг |
| Размеры (Ш×В×Г) | 600×2140×970 мм |

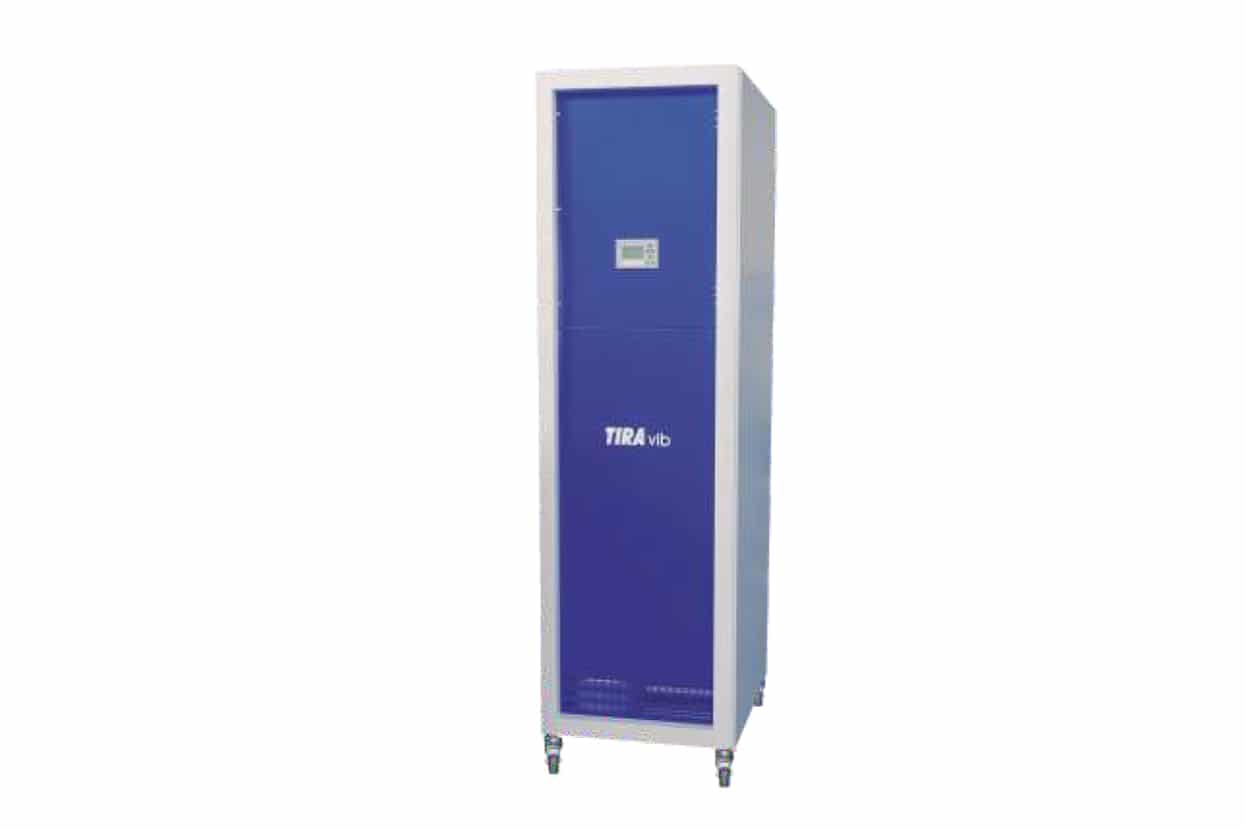

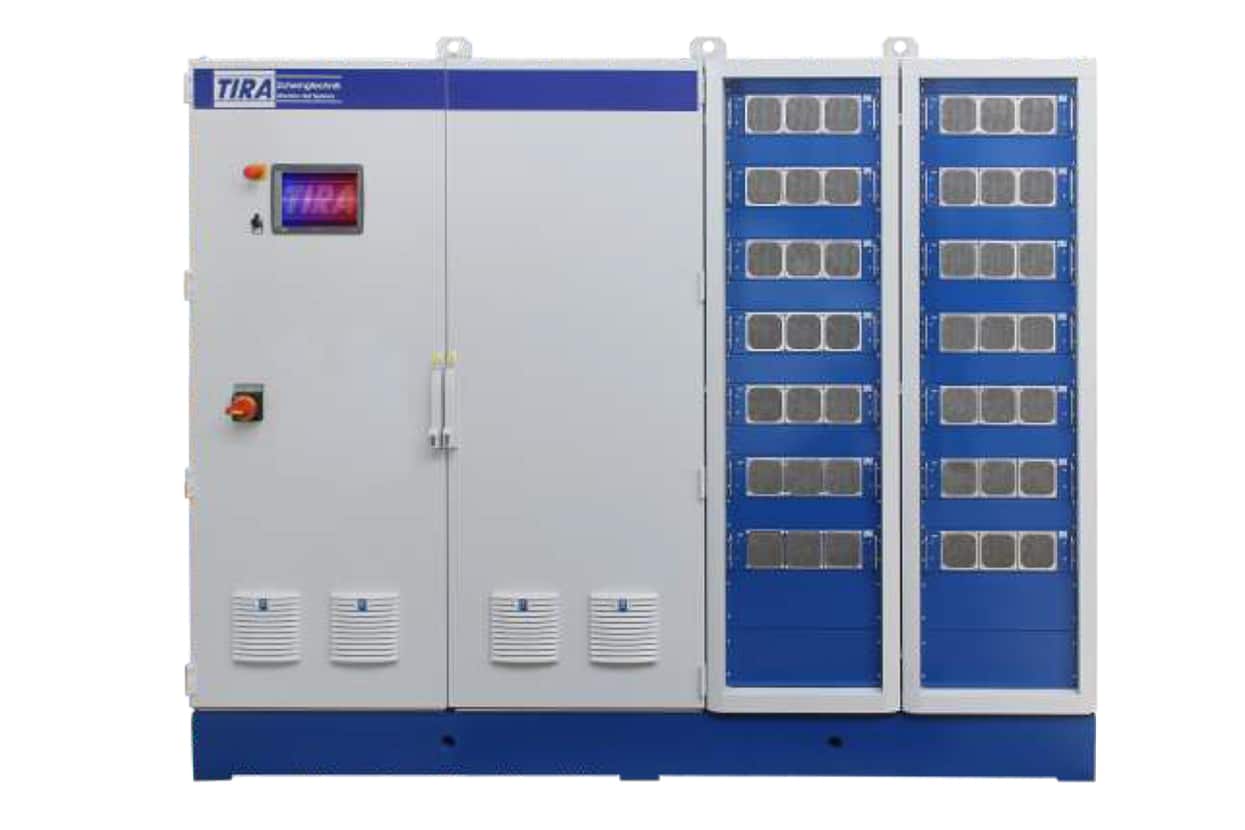

Виброустановка TV 59360/AIT-440 состоит из вибростенда S 59360/AIT-440, усилителя мощности A 5 40 11 189 и охлаждающего блока C 59410.
Задание и контроль параметров вибрации осуществляется с помощью контроллера ZET 024 или ZET 028. Сигнал с выхода контроллера (генератора) поступает на вход вибростенда через усилитель мощности. Датчики, установленные на вибростенде подключаются ко входам контроллера. Управление измерениями осуществляется с помощью программ ZETLAB VIBRO. Для проведения модального анализа и построения ударного спектра применяется программа Модальный анализ.
Дополнительная комплектация может включать ПО «Визуализация испытаний в SCADA ZETVIEW».
Состав виброиспытательной системы
на базе вибростенда TV 59389/AIT-440
Базовая комплектация
| Наименование | Назначение | Количество | Стоимость |
|---|---|---|---|
| Вибратор S 59389/AIT-440 | имитация вибрационных воздействий | 1 шт. | по запросу |
| Усилитель A 5 40 11 189 | усиление входного сигнала до необходимого уровня | 1 шт. | |
| Охлаждающий блок C 59410 | 1 шт. | ||
| Компрессор | для накачки пневматической подушки внутри стенда, которая поддерживает шток | 1 шт. | по запросу |
| Система управления вибростендами СУВ ZETLAB | контроллер для задания параметров вибрации и анализа сигналов с датчиков | 1 шт. | от 700 200 руб. |
| Вибропреобразователи ВС 111 | контроль параметров вибрации | от 4 шт. | от 15 360 руб. |
| Аксессуары: магнитный крепёж АМ 50 крепёжный магнит АМ 51 восковая мастика AW01 комплект крепёжных приспособлений комплект для изоляции датчиков | для крепления акселерометров измерение вибрации в трех взаимно перпендикулярных направлениях крепление акселерометров на немагнитные поверхности для установки датчиков на вибростенд для развязки электропроводящих поверхностей | от 4 шт. от 1 шт. от 4 шт. 1 шт. 1 шт. | 1 860 руб. 3 000 руб. 858 руб. 46 800 руб. 2 520 руб. |
| УСЛУГИ | |||
| Обучение | обучение персонала заказчика | 10 % от стоимости системы | |
| Пуско-наладочные работы | проведение пуско-наладочных работ по месту эксплуатации | 15 — 20 % от стоимости системы | |
| Проведение аттестации | аттестация оборудования проводится с привлечением ФГБУ «ГНМЦ» Минобороны России | от 75 048 руб. | |
| Аттестационные грузы | разработка конструкторской документации для изготовления аттестационных грузов для вибростендов | по запросу | |
| Расширительный стол | для расширения возможностей вибростендов | по запросу | |
Форма заказа
Запросить стоимость виброиспытательной системы
Стоимость рассчитывается по запросу
