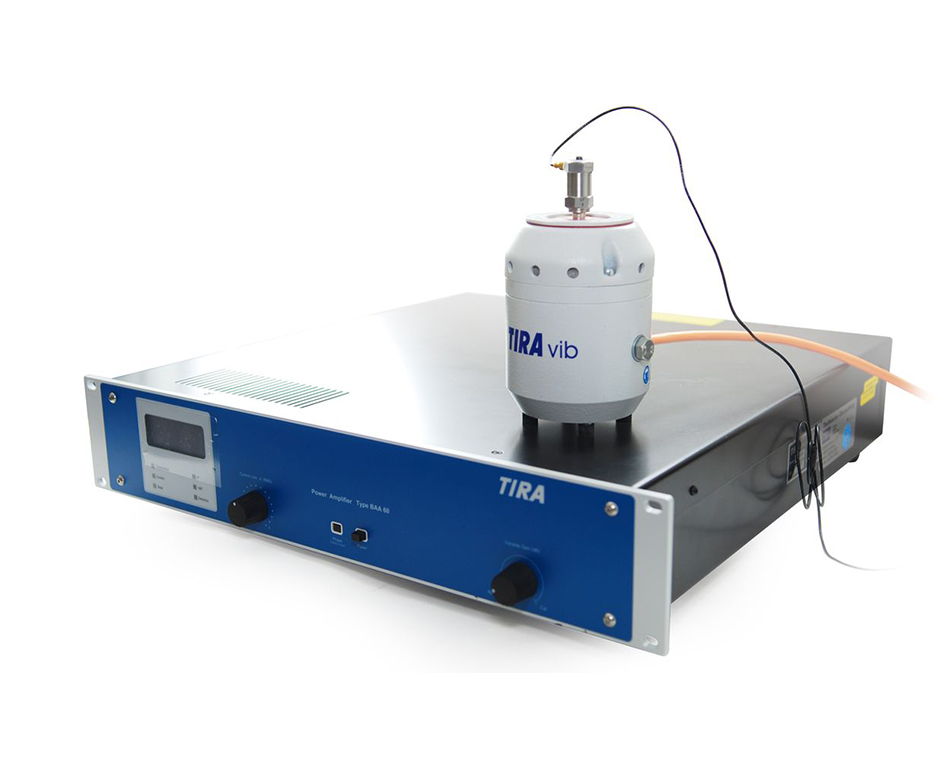

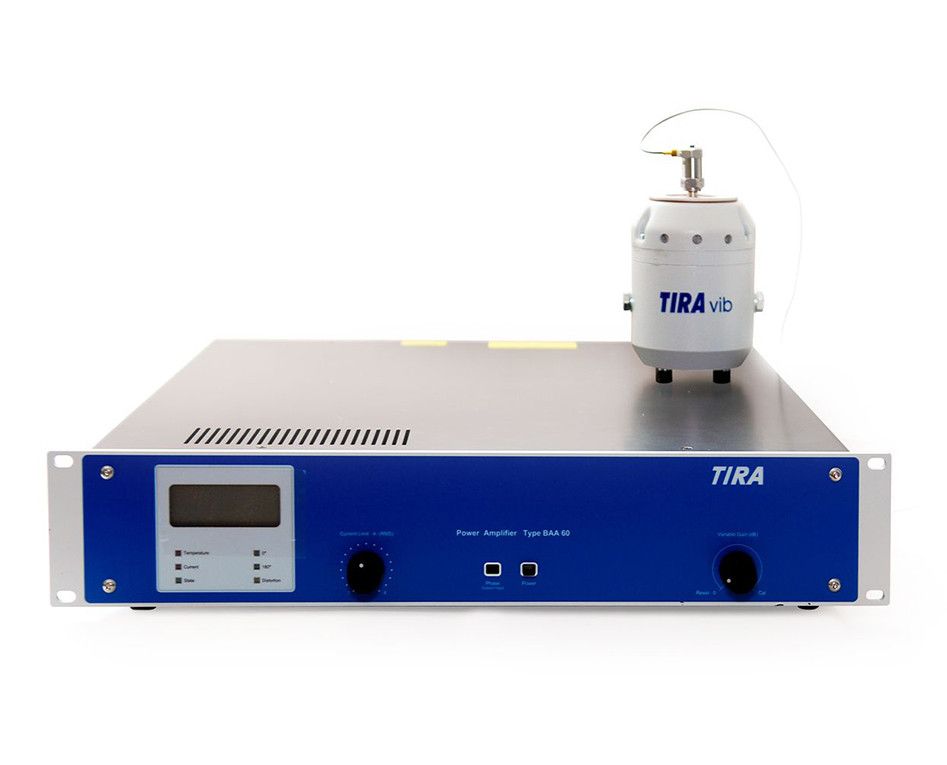

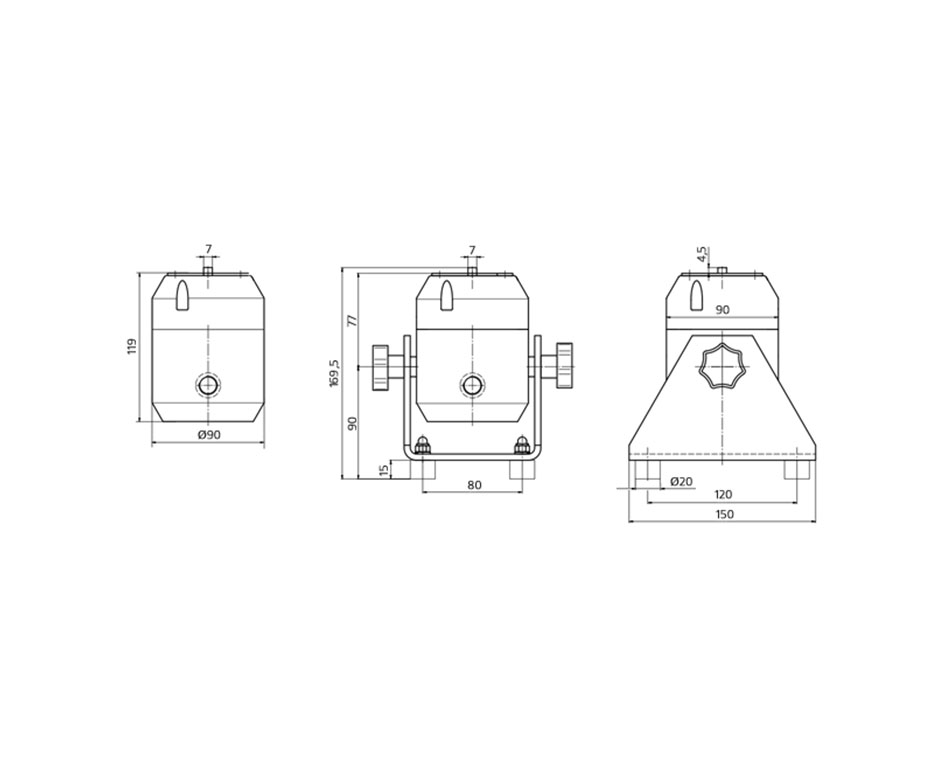

Вибростенд TV 50018
- Высокая жесткость
- Высокая прочность
- Виброизоляция
- Соответствие стандартам
Электродинамические стенды TV 50018 представляют собой вибраторы на постоянных магнитах, которые можно использовать в качестве как мобильных, так и стационарных систем для имитации вибраций окружающей среды. Прочная конструкция обеспечивает длительный срок службы. Для задания параметров вибрации, воспроизводимой установкой TV 50018, и анализа сигналов с датчиков используются контроллеры ZET 024, ZET 028, ZET 034 или ZET 038.
Области применения
вибростендов TV 50018
Технические характеристики
| Вибростенд | TV 50018 |
|---|---|
| Сила (синусоидальная вибрация) | 18 Н |
| Частотный диапазон | 2…18000 Гц |
| Ускорение (синусоидальная вибрация на холостом ходу) | 65 g |
| Максимальный ход (пик-пик) | 5 мм |
| Масса загрузки | 0,3 кг |
| Основная резонансная частота | >13 000 Гц |
| Максимальная скорость | 1,5 м/с |
| Номинальный ток | 3,8 А |
| Номинальное сопротивление | 4 Ом |
| Жесткость подвески | 4,4 Н/мм |
| Эффективная движущая масса | 0,028 кг |
| Вес с цапфой | 5 кг |
| Соединительная резьба | М4 |
Вибростенд — вибрационная испытательная или калибровочная машина, к рабочей платформе (вибростолу) которой прикрепляются изделия для вибрационных испытаний или датчики виброизмерительной аппаратуры, подвергаемой калибровке (тарированию) или поверке.
Существуют вибростенды универсальные и специального назначения, например, для проведения модального анализа, инерционные, ударные вибростенды.
Амплитуду и частоту колебаний платформы универсального вибростенда можно плавно изменять в определённом диапазоне с помощью системы управления виброиспытаний.
Вибростолы стендов снабжены системой пневматической компенсации нагрузки, что обеспечивает удержание центрального положения монтажной площадки даже при большой массе испытуемого изделия.
Предельные параметры при проведении испытаний для изделий различного веса на вибростенде TV 50018 приведены в таблице ниже:
Характеристики
| Вес изделия | Максимальное ускорение |
|---|---|
| 0,028 кг (холостой ход) | 65 g |
| 0,07 кг | 25 g |
| 0,17 кг | 10 g |
| 0,27 кг | 6 g |
| 0,3 кг | 5 g |

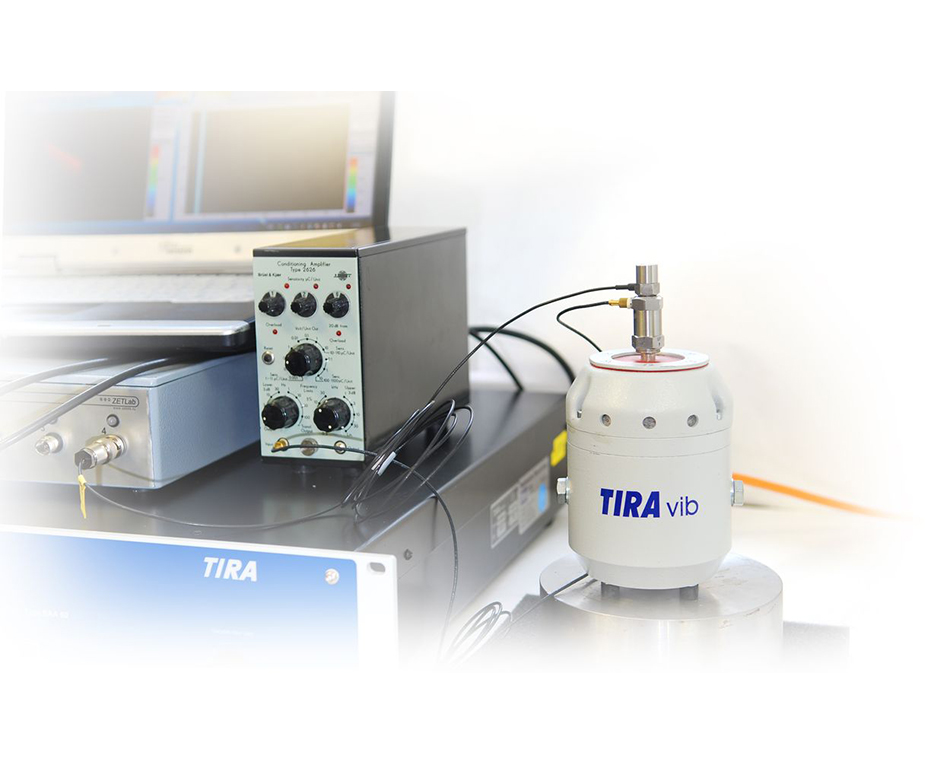

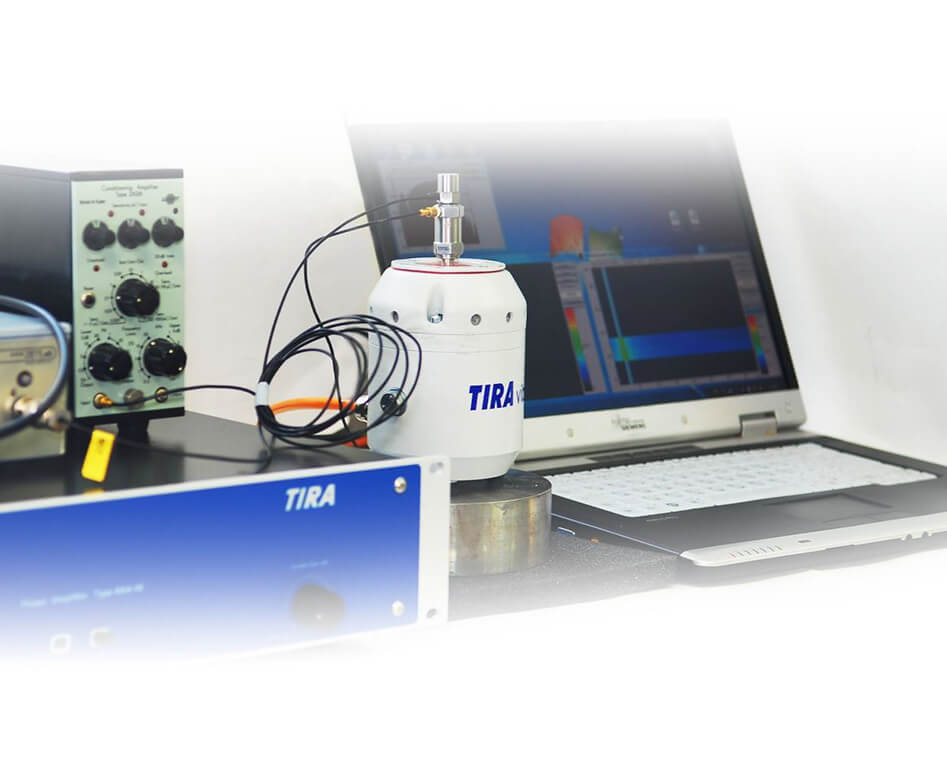

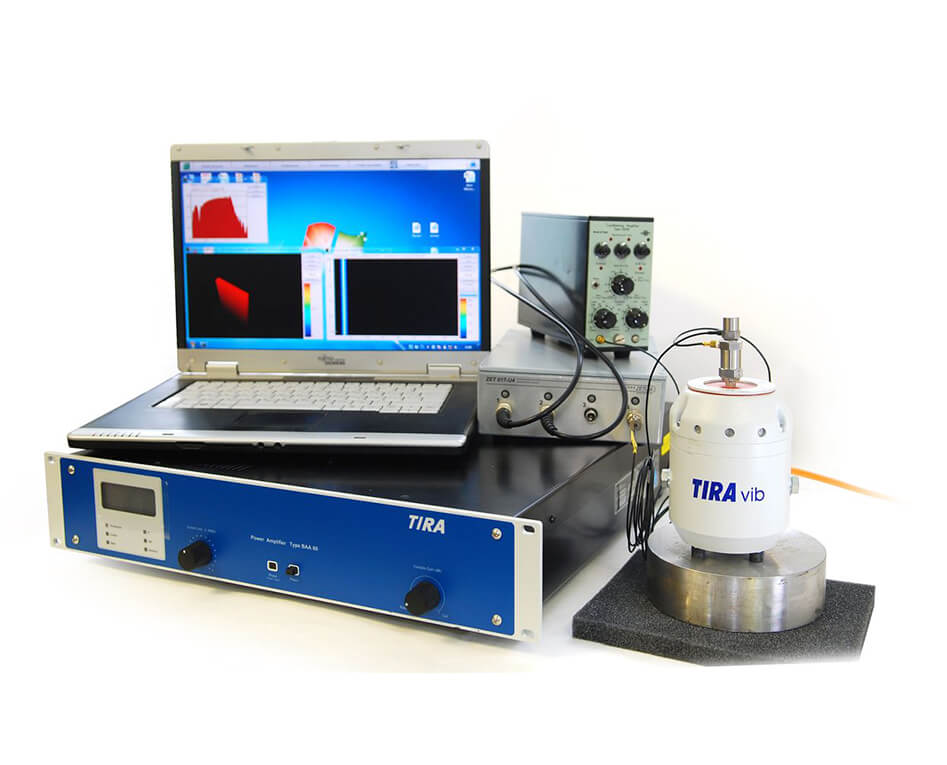

Основные узлы, входящие в состав установок — вибростенд, модульный полупроводниковый усилитель мощности, задающая и измерительная аппаратура — выполнены на высоком техническом уровне с применением современных технологий.
Специализированное программное обеспечение ZETLAB VIBRO позволяет автоматизировать процесс испытаний, а также максимально приблизить сами испытания к реальным условиям окружающей среды.
В состав ПО ZETLAB VIBRO входят программы для формирования и измерения синусоидальных, случайных и ударных воздействий. Вибростенды могут комплектоваться горизонтальными столами скольжения. Направление вибрации может быть вертикальным или горизонтальным. Вибростенды имеют пневморазгрузку подвижных частей.
Состав поверочной виброустановки
на базе вибростенда TV 50018
Базовая комплектация
| Наименование | Назначение | Кол-во |
|---|---|---|
| Вибростенд S 50018 | воспроизведение вибрационного воздействия | 1 |
| Усилитель мощности DA 200 | усиление сигнала с контроллера на вибростенд | 1 |
| Эталонный вибропреобразователь AP10 | опорный вибропреобразователь (поверка вибропреобразователей методом сравнения) | 1 |
| Анализатор спектра ZET 034 | регистрация и контроль сигналов с первичных преобразователей | 1 |
| Усилитель заряда ZET 440 | усилитель для подключения эталонных преобразователей к анализатору спектра | 2 |
| ПО «Поверка вибродатчиков» | SCADA-проект для определения параметров поверяемых датчиков | 1 |
| ПК или ноутбук | по запросу | 1 |
| ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ | — | |
| Эталонный датчик перемещения РФ603 | опорный датчик при поверке низкочастотных преобразователей | 1 |
| Аксессуары: шпилька оснастка комплект крепёжных приспособлений комплект для изоляции датчиков | для крепления акселерометров на стол вибростенда для соостного крепления эталонного и поверяемого датчиков для установки датчиков на вибростенд для развязки электропроводящих поверхностей | по запросу 1 шт. 1 шт. 1 шт. |
