Под заказ Артикул: 51110-C

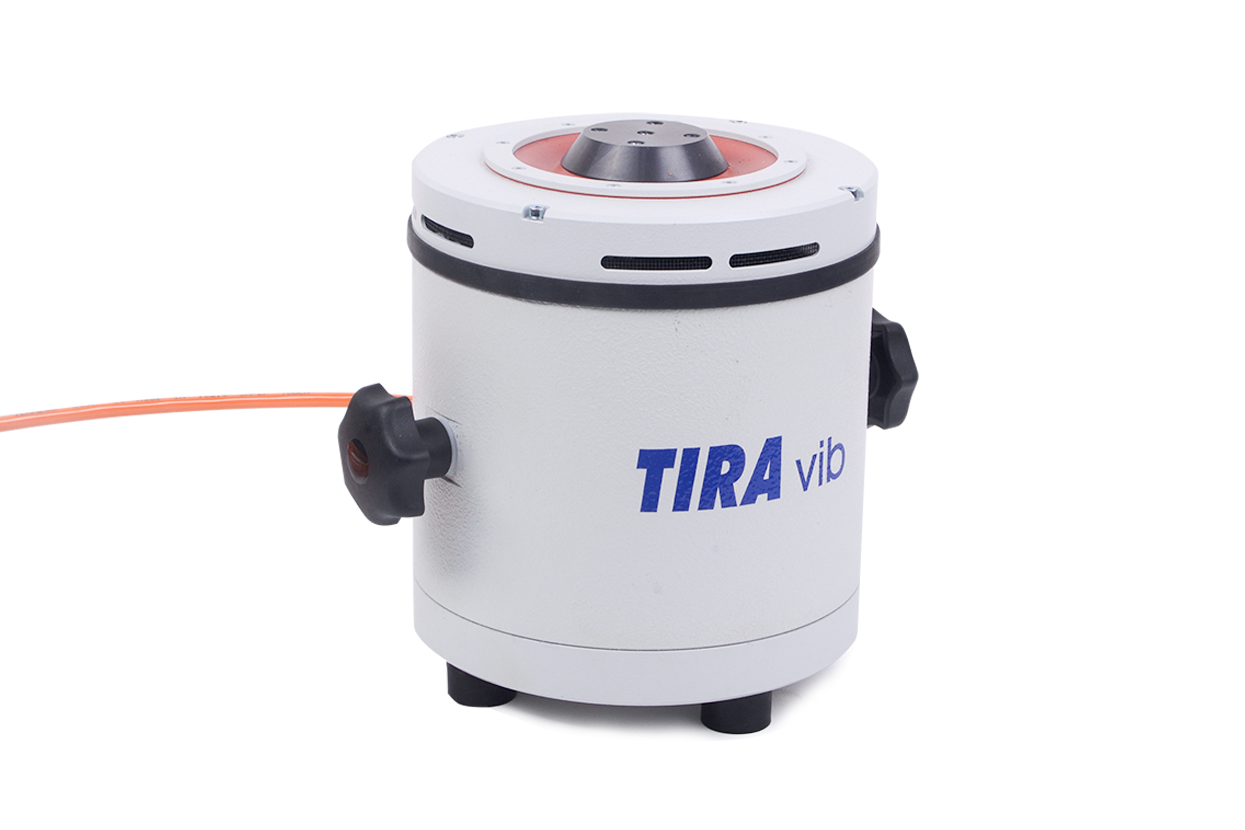

Вибростенд TV 51110-C
Вибростенд
S 51110-C
Сила (синусоидальная вибрация)
100 Н
Сила (случайная вибрация)
50 Н
- Высокая жесткость
- Колебательная система
- Виброизоляция
- Соответствие стандартам
Калибровочная установка TV 51110-C — это генератор колебаний, позволяющий осуществлять профессиональную калибровку различных виброизмерительных датчиков. Для задания параметров вибрации, воспроизводимой установкой TV 51110-C, и анализа сигналов с датчиков используются контроллеры ZET 024, ZET 028, ZET 034 или ZET 038.
Стоимость Цена по запросу
Российское производство
Гарантия производителя
Доставка по РФ и ЕАЭС
Области применения
вибростендов TV 51110-C
Технические характеристики
| Вибростенд | S 51110-C |
|---|---|
| Сила (синусоидальная вибрация) | 100 Н |
| Сила (случайная вибрация) | 50 Н |
| Частотный диапазон | 10…25000 Гц |
| Ускорение (синусоидальная вибрация) | 25 g |
| Ускорение (случайная вибрация) | 12 g |
| Максимальный ход (пик-пик) | 4 мм |
| Основная резонансная частота | >25000 Гц |
| Максимальная скорость | 1,2 м/с |
| Напряжение (скз), не более | 30 В |
| Ток (скз), не более | 10 А |
| Входное напряжение сигнала (скз) | 7 В |
| Эффективная движущая масса | 0,4 кг |
| Вес с цапфой | 33 кг |
| Арматура | ∅54 мм |
Виброустановка TV 51110-C состоит из вибростенда S 51110-C и усилителя мощности DА 200.
Задание и контроль параметров вибрации может осуществляться с помощью контроллера ZET 024. Сигнал с выхода контроллера (генератора) поступает на вход вибростенда через усилитель мощности. Датчики, установленные на вибростенде подключаются ко входам контроллера. Управление измерениями осуществляется с помощью программ ZETLAB VIBRO. Для проведения модального анализа и построения ударного спектра применяется программа Модальный анализ.
Дополнительная комплектация может включать ПО «Визуализация испытаний в SCADA ZETVIEW».
Состав поверочной виброустановки
на базе вибростенда TV 51110-C
Базовая комплектация
| Наименование | Назначение | Кол-во |
|---|---|---|
| Вибростенд S 51110-С | воспроизведение вибрационного воздействия | 1 |

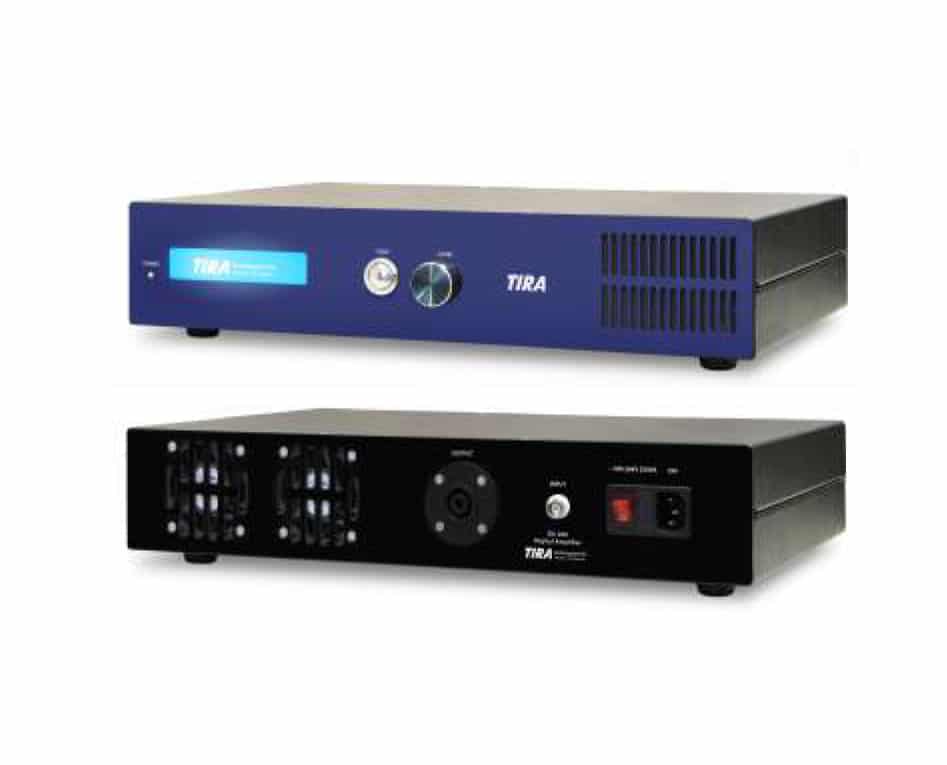

| Усилитель мощности DA 200 | усиление сигнала с контроллера на вибростенд | 1 |
| Эталонный вибропреобразователь AP10 | опорный вибропреобразователь (поверка вибропреобразователей методом сравнения) | 1 |
| Анализатор спектра ZET 034 | регистрация и контроль сигналов с первичных преобразователей | 1 |
| Усилитель заряда ZET 440 | усилитель для подключения эталонных преобразователей к анализатору спектра | 2 |
| ПО «Поверка вибродатчиков» | SCADA-проект для определения параметров поверяемых датчиков | 1 |
| ПК или ноутбук | по запросу | 1 |
| ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ | — | |
| Эталонный датчик перемещения РФ603 | опорный датчик при поверке низкочастотных преобразователей | 1 |
| Аксессуары: шпилька комплект резьбовых переходников оснастка комплект крепёжных приспособлений комплект для изоляции датчиков | для крепления акселерометров на стол вибростенда ля крепления акселерометров на стол вибростенда для соостного крепления эталонного и поверяемого датчиков для установки датчиков на вибростенд для развязки электропроводящих поверхностей | по запросу по запросу 1 шт. 1 шт. 1 шт. |
