Под заказ Артикул: 5220-M

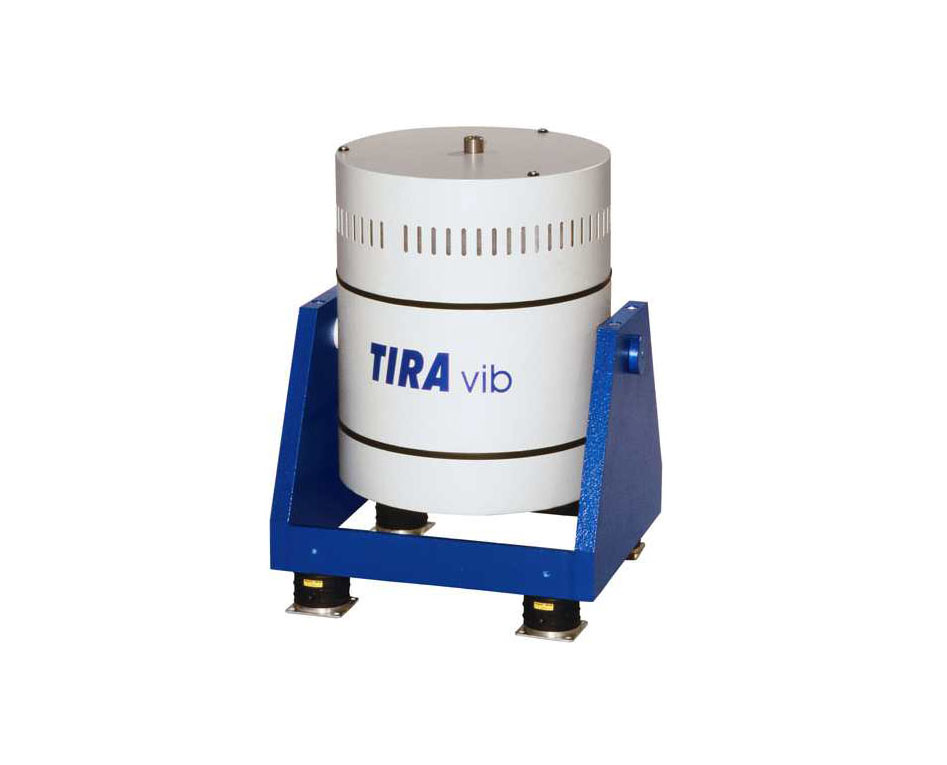

Вибростенд TV 5220-M
Вибростенд
S 5220-M
Сила (синусоидальная вибрация)
1000 Н
Сила (случайная вибрация)
650 Н
- Высокая жёсткость
- Система ТМС
- Осевая жёсткость
- Регулировка исходного положения
Стоимость Цена по запросу
Российское производство
Гарантия производителя
Доставка по РФ и ЕАЭС
Вибростенды TV 5220-M разработаны для проведения модального и структурного анализа.
Управление испытаниями может осуществляться с помощью контроллеров ZET 024 или ZET 028.
Цена зависит от комплектации
Области применения
модальных вибростендов TV 5220-M

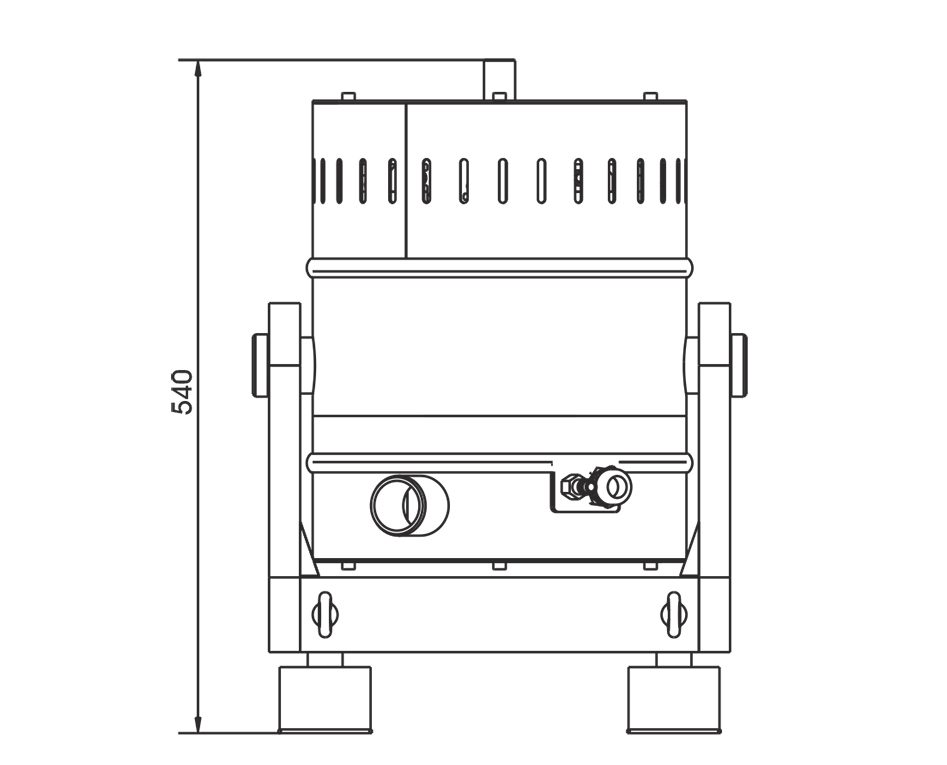

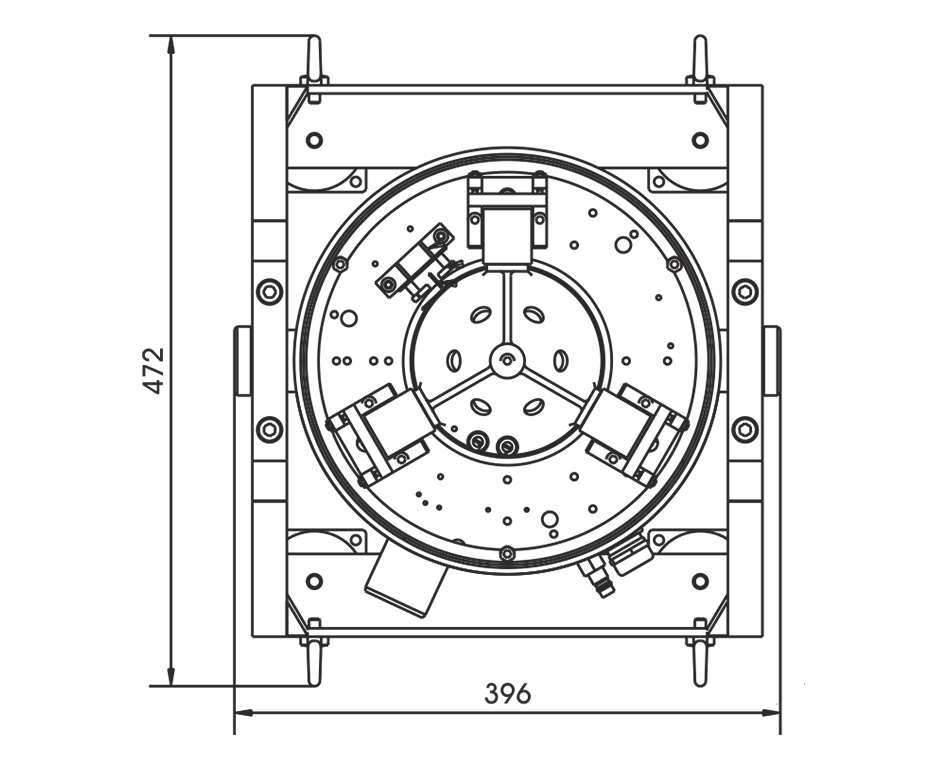

Технические характеристики
| Вибростенд | S 5220-M |
|---|---|
| Сила (синусоидальная вибрация) | 1000 Н |
| Сила (случайная вибрация) | 650 Н |
| Частотный диапазон | 1…5000 Гц |
| Максимальная скорость (синусоидальная вибрация) | 1,5 м/с |
| Максимальная скорость (случайная вибрация) | 1,5 м/с |
| Максимальный ход (пик-пик) | 50,8 мм |
| Основная резонансная частота | >3 000 Гц |
| Номинальный ток | 18 А |
| Номинальное сопротивление | 4 Ом |
| Жёсткость подвески | регулируется |
| Эффективная движущая масса | 1,3 кг |
| Максимальный вес при испытаниях | 2 кг |
| Вес с цапфой | 122 кг |
| Соединительная резьба | M8 |
Виброиспытательная система TV 5220-М представляет собой вибростенд S 5220-М на поворотной раме, усилитель мощности BAA 1000-ЕТ и охлаждающий вентилятор SB 0140.
Задание и контроль параметров вибрации осуществляется с помощью контроллера ZET 028. Сигнал с выхода контроллера (генератора) поступает на вход вибростенда через усилитель мощности. Датчики, установленные на вибростенде подключаются к входам контроллера. Управление измерениями осуществляется с помощью программ ZETLAB VIBRO. Для анализа импульсных и переходных характеристик испытуемого образца применяется программа Модальный анализ. Для проведения структурных испытаний рекомендуем приобрести датчик силы и ударный молоток.
Состав виброиспытательной системы
на базе модального вибростенда TV 5220-M
Базовая комплектация
| Наименование | Назначение | Количество |
|---|---|---|
| Вибратор S 5220-M | имитация вибрационных воздействий | 1 шт. |
| Усилитель BAA 1000-ЕТ | усиление входного сигнала до необходимого уровня | 1 шт. |
| Вентилятор SB 0140 | 1 шт. | |
| Система управления виброиспытаниями ZET 024 | контроллер для задания параметров вибрации и анализа сигналов с датчиков | 1 шт. |
| Вибропреобразователи ВС 111 | контроль параметров вибрации | от 4 шт. |
| Аксессуары: магнитный крепёж АМ 50 крепёжный магнит АМ 51 восковая мастика AW01 комплект крепёжных приспособлений | для крепления акселерометров измерение вибрации в трех взаимно перпендикулярных направлениях крепление акселерометров на немагнитные поверхности для установки датчиков на вибростенд | от 4 шт. от 1 шт. от 4 шт. 1 шт. |
| УСЛУГИ | — | |
| Обучение | обучение персонала заказчика | по запросу |
| Пуско-наладочные работы | проведение пуско-наладочных работ по месту эксплуатации | по запросу |
| Проведение аттестации | аттестация оборудования проводится с привлечением ФГБУ «ГНМЦ» Минобороны России | по запросу |
Форма заказа
Запросить стоимость виброиспытательной системы
Стоимость зависит от модификаци вибростенда
