Под заказ Артикул: LS-130
Вибростенд TV 54216/LS-130
Вибростенд
S 54216-130
Сила (синусоидальная вибрация)
1600 Н
Сила (случайная вибрация)
800 Н
- Высокая жёсткость
- Вращающаяся рама
- Виброизоляция
- Соответствие стандартам
Стоимость Цена по запросу
Российское производство
Гарантия производителя
Доставка по РФ и ЕАЭС

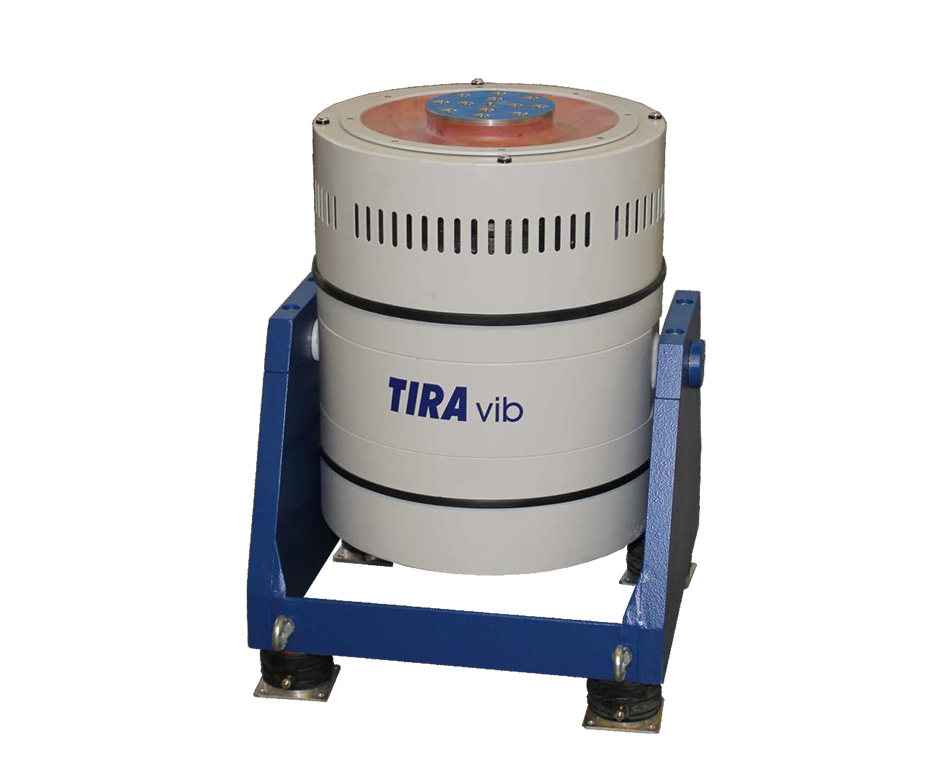

Электродинамические стенды TV 54216/LS-130 предназначены для имитации воздействия внешних механических факторов. Конструктивно выполнены на базе электромагнитов, представляющих собой магнитопровод с катушкой подмагничивания, по которой пропускается постоянный ток, создающий постоянное магнитное поле.
Для задания параметров вибрации, воспроизводимой установкой TV 54216/LS-130, и анализа сигналов с датчиков используются контроллеры ZET 024 или ZET 028.
Стоимость по запросу
Виды вибрационных воздействий
вибростендов TV 54216/LS-130
Технические характеристики
| Вибростенд | S 54216-130 |
|---|---|
| Сила (синусоидальная вибрация) | 1600 Н |
| Сила (случайная вибрация) | 800 Н |
| Сила (виброудар) | 2000 Н |
| Частотный диапазон | 2…4000 Гц |
| Ускорение (синусоидальная вибрация) | 60 g |
| Ускорение (случайная вибрация) | 30 g |
| Ускорение (виброудар) | 80 g |
| Максимальный ход (пик-пик) | 25,4 мм |
| Масса загрузки | 20 кг |
| Основная резонансная частота | >3000 Гц |
| Максимальная скорость (синусоидальная вибрация) | 1,3 м/с |
| Максимальная скорость (случайная вибрация) | 1,3 м/с |
| Максимальная скорость (виброудар) | 2,0 м/с |
| Номинальный ток | 18 А |
| Номинальное сопротивление | 4 Ом |
| Эффективная движущая масса | 2,5 кг |
| Жёсткость подвески | 22 Н/мм |
| Вес с цапфой | 122 кг |

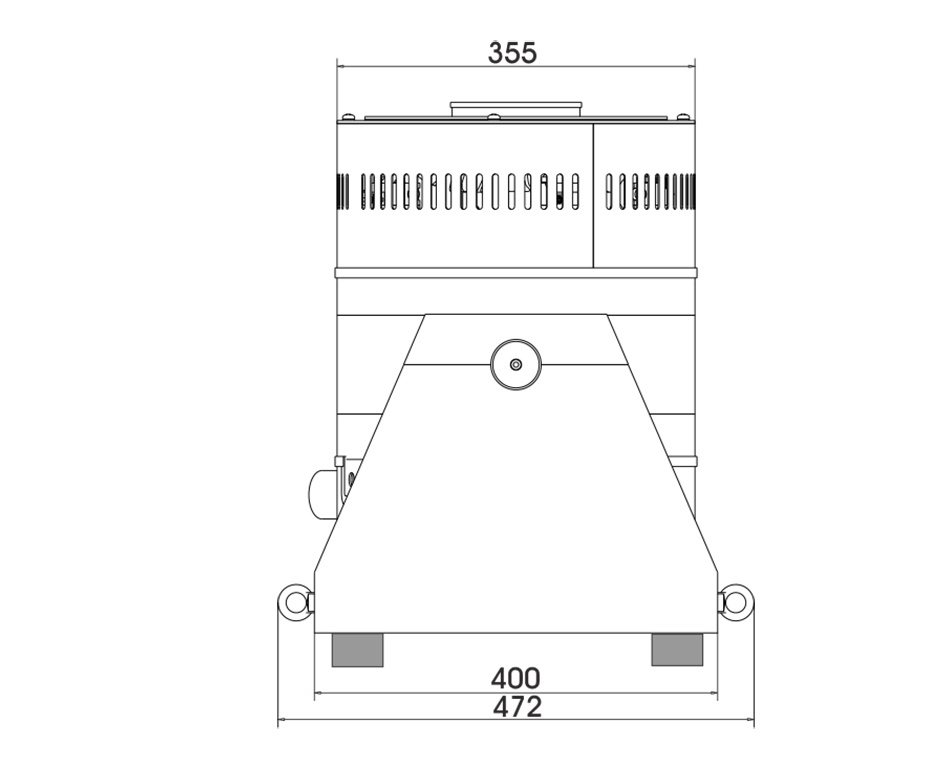

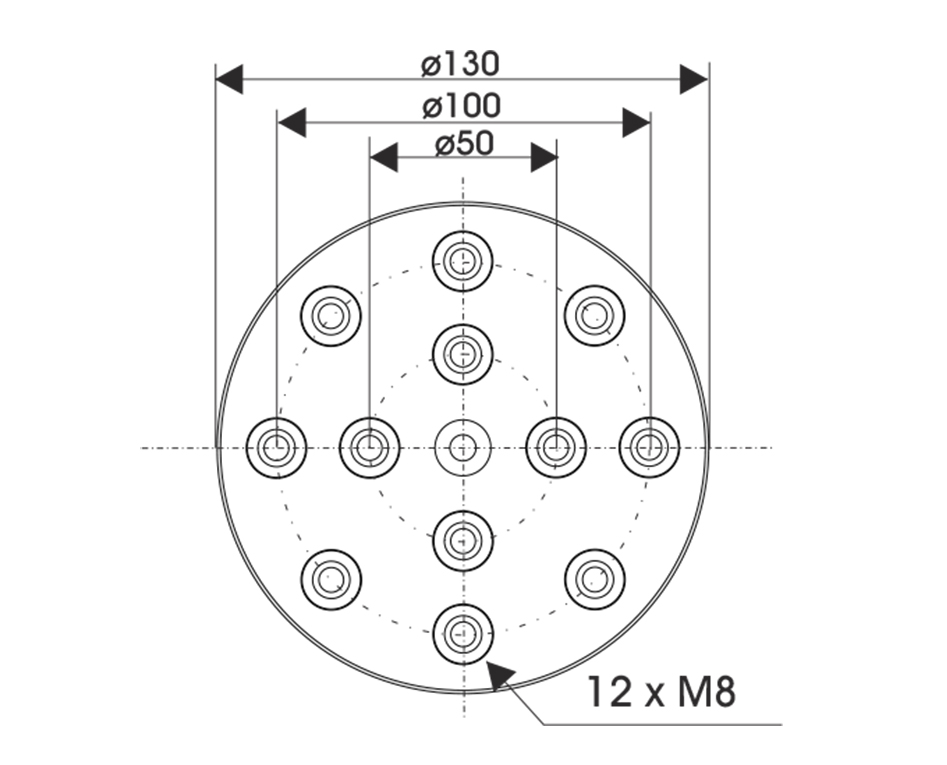

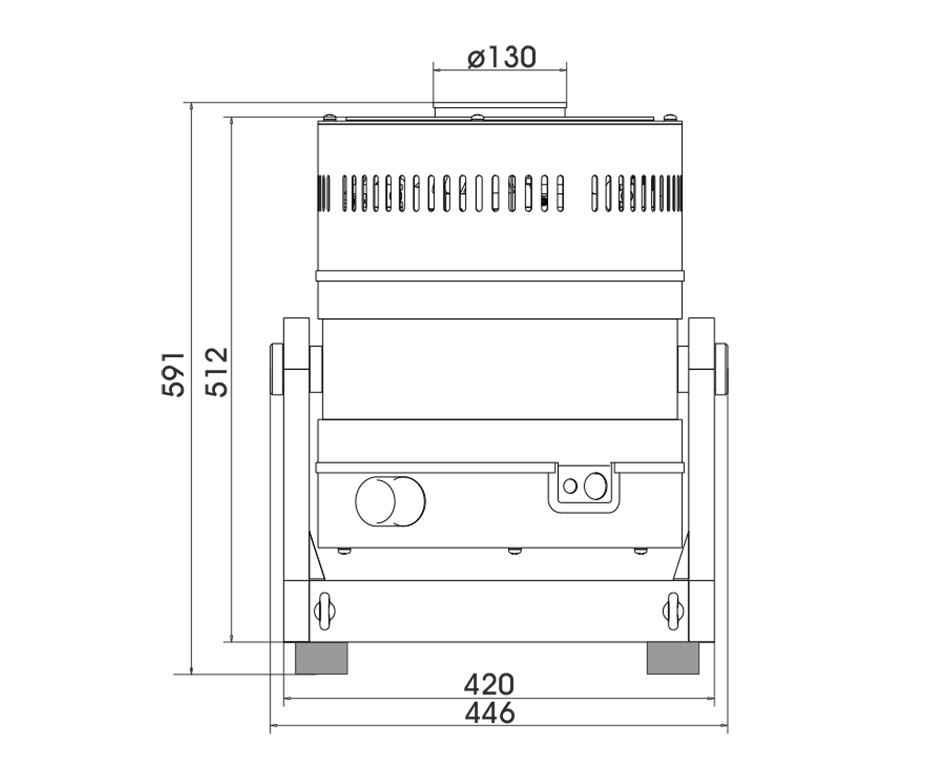

| Арматура | ∅130 мм |

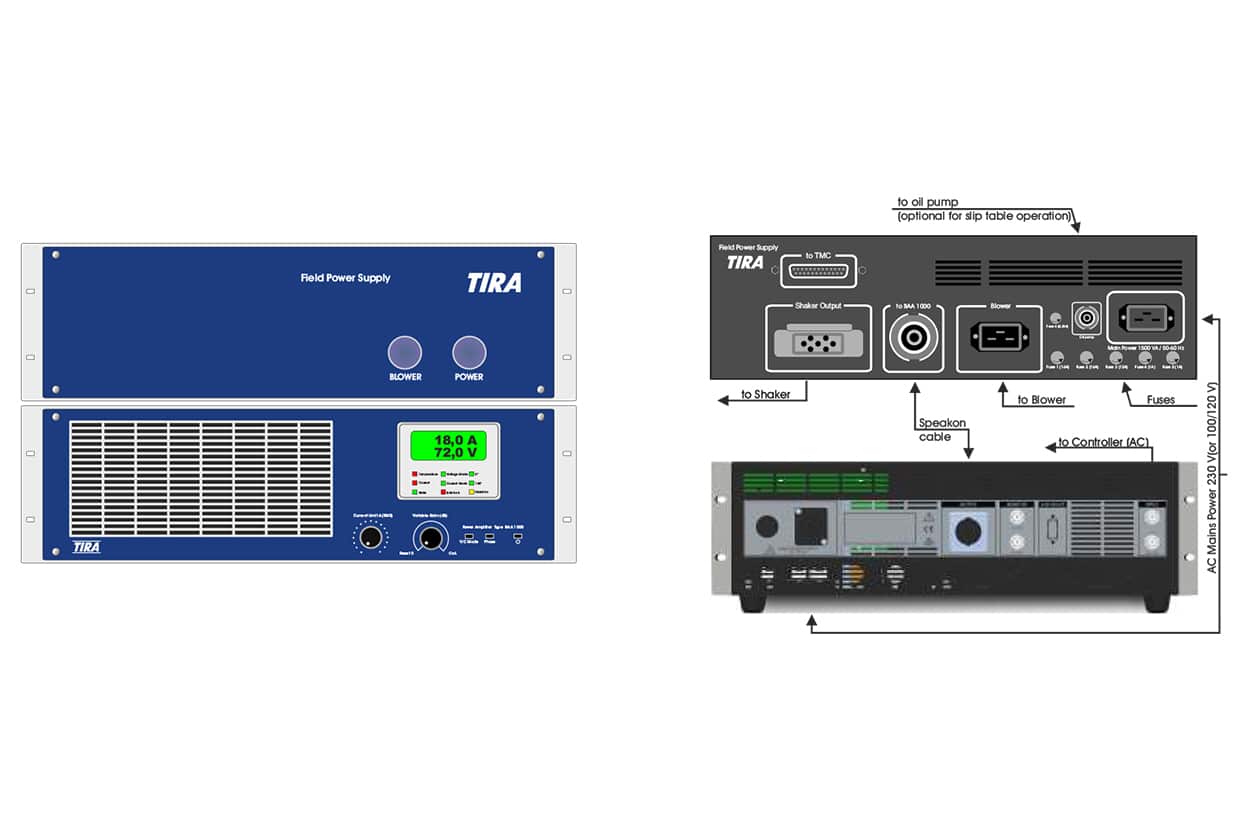

Виброустановка TV 54216/LS-130 состоит из вибростенда S 54216-130, усилителя мощности ВАА 1000-E и охлаждающего вентилятора TB 0140. Стандартная рама виброгенератора оснащена резиновыми виброизоляторами, заполненными воздухом.
Задание и контроль параметров вибрации осуществляется с помощью контроллера ZET 028. Сигнал с выхода контроллера (генератора) поступает на вход вибростенда через усилитель мощности. Датчики, установленные на вибростенде подключаются ко входам контроллера. Управление измерениями осуществляется с помощью программ ZETLAB VIBRO. Для проведения модального анализа и построения ударного спектра применяется программа Модальный анализ.
Дополнительная комплектация может включать ПО «Визуализация испытаний в SCADA ZETVIEW».
Состав виброиспытательной системы
на базе вибростенда TV 54216/LS-130
Базовая комплектация
| Наименование | Назначение | Количество |
|---|---|---|
| Вибратор S 54216-130 | имитация вибрационных воздействий | 1 шт. |
| Усилитель BAA 1000-E | усиление входного сигнала до необходимого уровня | 1 шт. |
| Охлаждающий вентилятор TB 0140 | 1 шт. | |
| Компрессор | для накачки пневматической подушки внутри стенда, которая поддерживает шток | 1 шт. |
| Глушитель TB 0140-SI | подавление шумов охлаждающей системы вибростенда (опционально) | 1 шт. |
| Акустический кожух TB 0140-AE | подавление шумов охлаждающей системы вибростенда (опционально) | 1 шт. |
| Система управления виброиспытаниями ZET 024 | контроллер для задания параметров вибрации и анализа сигналов с датчиков | 1 шт. |
| Вибропреобразователи ВС 111 | контроль параметров вибрации | от 4 шт. |
| Аксессуары: магнитный крепёж АМ 50 крепёжный магнит АМ 51 восковая мастика AW01 комплект крепёжных приспособлений комплект для изоляции датчиков | для крепления акселерометров измерение вибрации в трех взаимно перпендикулярных направлениях крепление акселерометров на немагнитные поверхности для установки датчиков на вибростенд для развязки электропроводящих поверхностей | от 4 шт. от 1 шт. от 4 шт. 1 шт. 1 шт. |
| УСЛУГИ | — | |
| Обучение | обучение персонала заказчика | 10 % от стоимости системы |
| Пуско-наладочные работы | проведение пуско-наладочных работ по месту эксплуатации | 15 — 20 % от стоимости системы |
| Проведение аттестации | аттестация оборудования проводится с привлечением ФГБУ «ГНМЦ» Минобороны России | по запросу |
| Аттестационные грузы | разработка конструкторской документации для изготовления аттестационных грузов для вибростендов | по запросу |
| Расширительный стол | для расширения возможностей вибростендов | по запросу |
Форма заказа
Запросить стоимость виброиспытательной системы
Стоимость рассчитывается по запросу
