Под заказ Артикул: LS-340

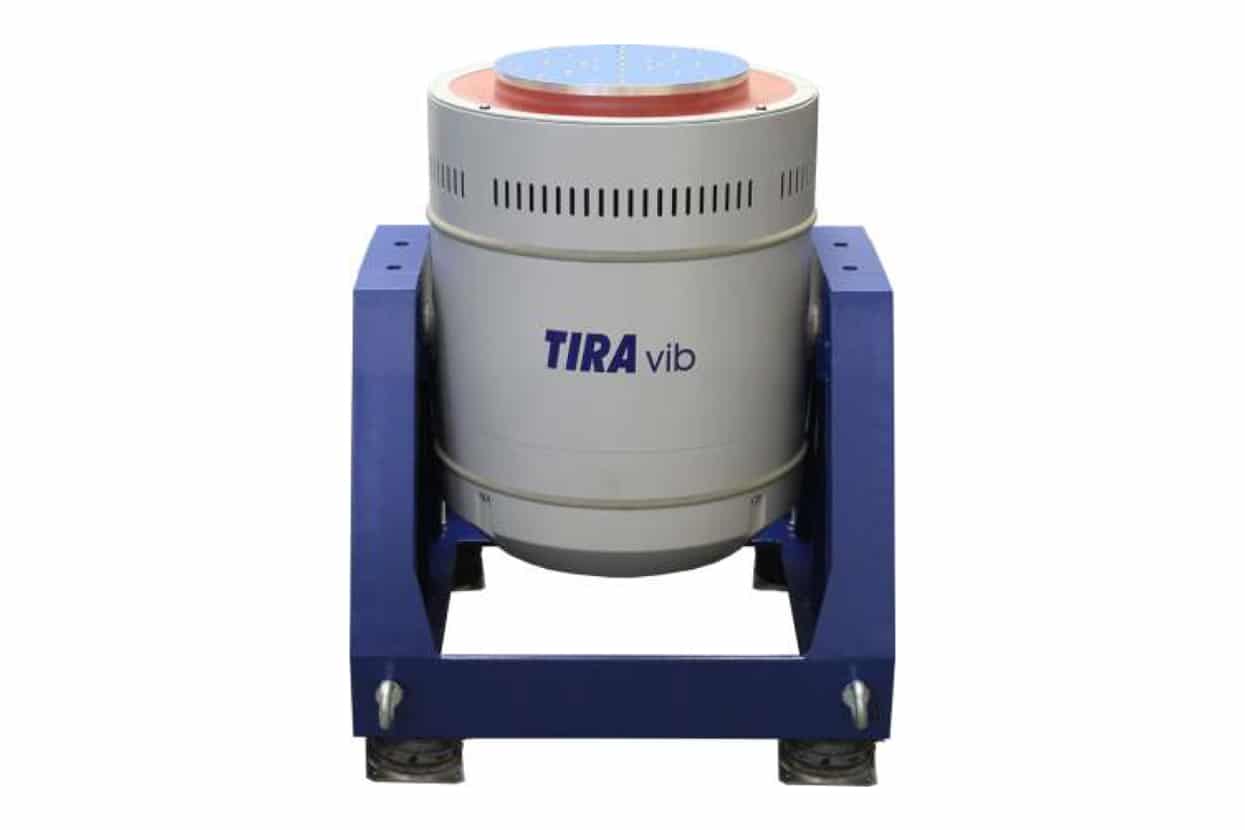

Вибростенд TV 55240/LS-340
Вибростенд
S 55240/LS-340
Сила (синусоидальная вибрация)
4000 Н
Сила (случайная вибрация)
2000 Н
- Высокая жёсткость
- Ценрирование
- Виброизоляция
- Соответствие стандартам
Стоимость Цена по запросу
Российское производство
Гарантия производителя
Доставка по РФ и ЕАЭС
Электродинамические стенды TV 55240/LS-340 представляют собой виброгенераторы для имитации вибраций окружающей среды при длительных исследования.
Для задания параметров вибрации, воспроизводимой установкой TV 55240/LS-340, и анализа сигналов с датчиков используются контроллеры ZET 024 или ZET 028.
стоимость уточняется по запросу
Виды вибрационных воздействий
вибростендов TV 55240/LS-340
Технические характеристики
| Вибростенд | S 55240/LS-340 |
|---|---|
| Сила (синусоидальная вибрация) | 4000 Н |
| Сила (случайная вибрация) | 2000 Н |
| Сила (виброудар) | 6000 Н |
| Частотный диапазон | 2…3000 Гц |
| Ускорение (синусоидальная вибрация) | 50 g |
| Ускорение (случайная вибрация) | 25 g |
| Ускорение (виброудар) | 75 g |
| Максимальный ход (пик-пик) | 50,8 мм |
| Масса загрузки | 250 кг |
| Основная резонансная частота | >2700 Гц |
| Максимальная скорость (синусоидальная вибрация) | 2,0 м/с |
| Максимальная скорость (случайная вибрация) | 2,0 м/с |
| Максимальная скорость (виброудар) | 2,4 м/с |
| Номинальный ток | 100 А |
| Эффективная движущая масса | 8,3 кг |
| Жёсткость подвески | 50 Н/мм |
| Вес с цапфой | 780 кг |
| Арматура | ∅340 мм |
Виброустановка TV 55240/LS-340 состоит из вибростенда S 55240/LS-340, усилителя мощности А 1 02 11 021 SV и охлаждающего вентилятора TB 0310. Стандартная рама виброгенератора оснащена резиновыми виброизоляторами, заполненными воздухом.
Задание и контроль параметров вибрации осуществляется с помощью контроллера ZET 028. Сигнал с выхода контроллера (генератора) поступает на вход вибростенда через усилитель мощности. Датчики, установленные на вибростенде подключаются ко входам контроллера. Управление измерениями осуществляется с помощью программ ZETLAB VIBRO. Для проведения модального анализа и построения ударного спектра применяется программа Модальный анализ.
Дополнительная комплектация может включать ПО «Визуализация испытаний в SCADA ZETVIEW».
Состав виброиспытательной системы
на базе вибростенда TV 55240/LS-340
Базовая комплектация
| Наименование | Назначение | Количество |
|---|---|---|
| Вибратор S 55240/LS-340 | имитация вибрационных воздействий | 1 шт. |
| Усилитель A 1 02 11 021 SV | усиление входного сигнала до необходимого уровня | 1 шт. |
| Охлаждающий вентилятор TB 0310 | 1 шт. | |
| Компрессор | для накачки пневматической подушки внутри стенда, которая поддерживает шток | 1 шт. |
| Глушитель TB 0310-SI | подавление шумов охлаждающей системы вибростенда (опционально) | 1 шт. |
| Акустический кожух TB 0310-AE | подавление шумов охлаждающей системы вибростенда (опционально) | 1 шт. |
| Система управления виброиспытаниями ZET 024 | контроллер для задания параметров вибрации и анализа сигналов с датчиков | 1 шт. |
| Вибропреобразователи ВС 111 | контроль параметров вибрации | от 4 шт. |
| Аксессуары: магнитный крепёж АМ 50 крепёжный магнит АМ 51 восковая мастика AW01 комплект крепёжных приспособлений комплект для изоляции датчиков | для крепления акселерометров измерение вибрации в трех взаимно перпендикулярных направлениях крепление акселерометров на немагнитные поверхности для установки датчиков на вибростенд для развязки электропроводящих поверхностей | от 4 шт. от 1 шт. от 4 шт. 1 шт. 1 шт. |
| УСЛУГИ | — | |
| Обучение | обучение персонала заказчика | 10 % от стоимости системы |
| Пуско-наладочные работы | проведение пуско-наладочных работ по месту эксплуатации | 15 — 20 % от стоимости системы |
| Проведение аттестации | аттестация оборудования проводится с привлечением ФГБУ «ГНМЦ» Минобороны России | по запросу |
| Аттестационные грузы | разработка конструкторской документации для изготовления аттестационных грузов для вибростендов | по запросу |

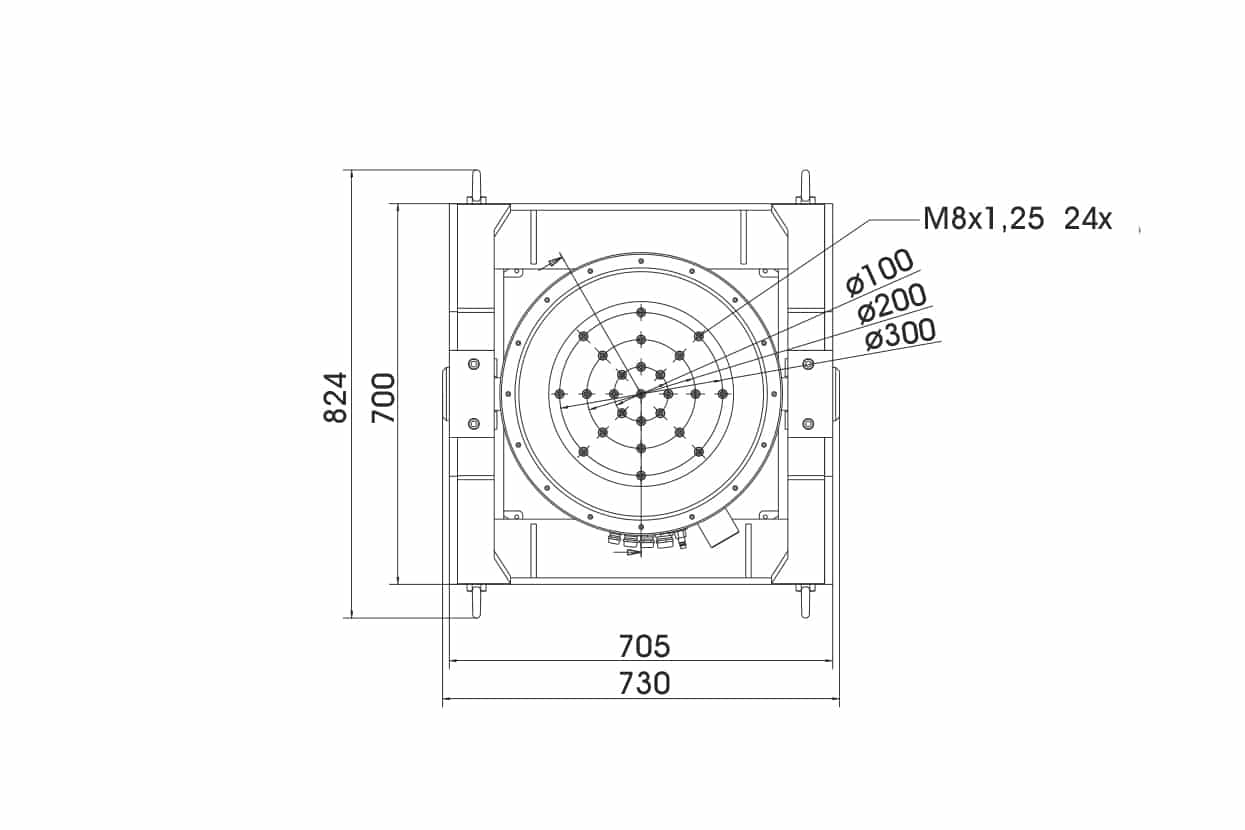

| Расширительный стол | для расширения возможностей вибростендов | по запросу |
Форма заказа
Запросить стоимость виброиспытательной системы
Стоимость рассчитывается по запросу
