Под заказ Артикул: LS-180

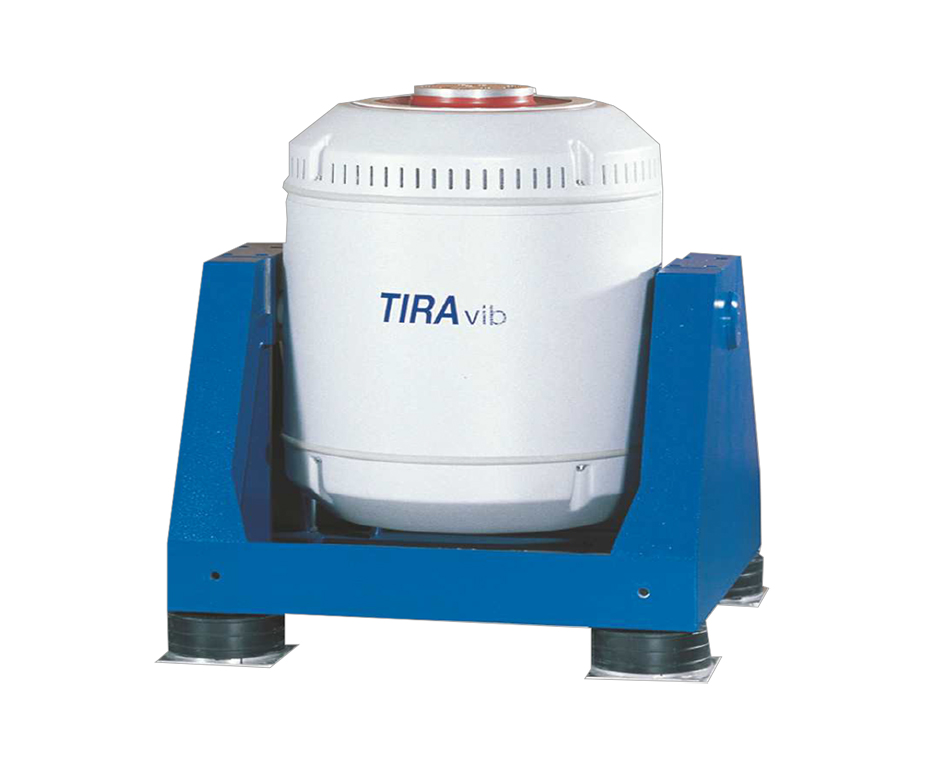

Вибростенд 56263/LS-180
Вибростенд
S 56263/LS-180
Сила (синусоидальная вибрация)
6300 Н
Сила (случайная вибрация)
3150 Н
- Высокая жёсткость
- Вращающаяся рама
- Виброизоляция
- Соответствие стандартам
Стоимость Цена по запросу
Российское производство
Гарантия производителя
Доставка по РФ и ЕАЭС
Электродинамические стенды TV 56263/LS-180 представляют собой вибраторы для имитации вибраций окружающей среды при долговременных испытаниях устройств на прочность и износостойкость.
Для задания параметров вибрации, воспроизводимой установкой TV 56263/LS-180, и анализа сигналов с датчиков используются контроллеры ZET 024 или ZET 028.
Стоимость по запросу
Виды вибрационных воздействий
вибростендов TV 56263/LS-180
Технические характеристики
| Вибростенд | S 56263/LS-180 |
|---|---|
| Сила (синусоидальная вибрация) | 6300 Н |
| Сила (случайная вибрация) | 3150 Н |
| Сила (виброудар) | 9450 Н |
| Частотный диапазон | 2…3000 Гц |
| Ускорение (синусоидальная вибрация) | 80 g |
| Ускорение (случайная вибрация) | 40 g |
| Ускорение (виброудар) | 120 g |
| Максимальный ход (пик-пик) | 50,8 мм |
| Масса загрузки | 250 кг |
| Основная резонансная частота | >3000 Гц |
| Максимальная скорость (синусоидальная вибрация) | 2,0 м/с |
| Максимальная скорость (случайная вибрация) | 2,0 м/с |
| Максимальная скорость (виброудар) | 2,5 м/с |
| Номинальный ток | 100 А |
| Номинальное сопротивление | 1,05 Ом |
| Эффективная движущая масса | 8,0 кг |
| Жёсткость подвески | 50 Н/мм |
| Вес с цапфой | 765 кг |

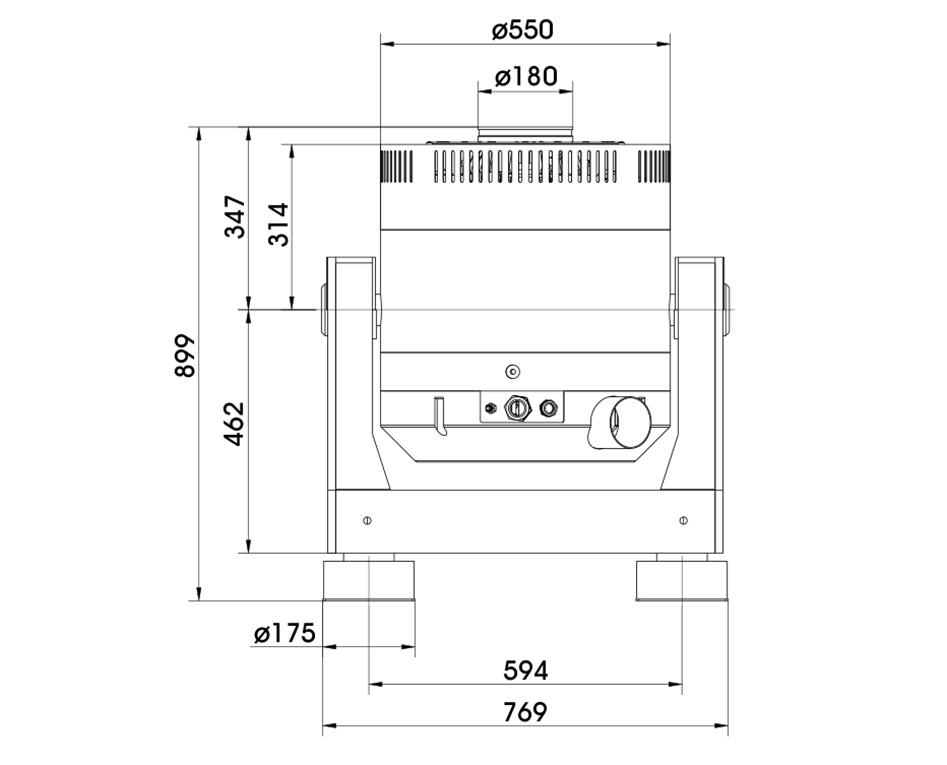

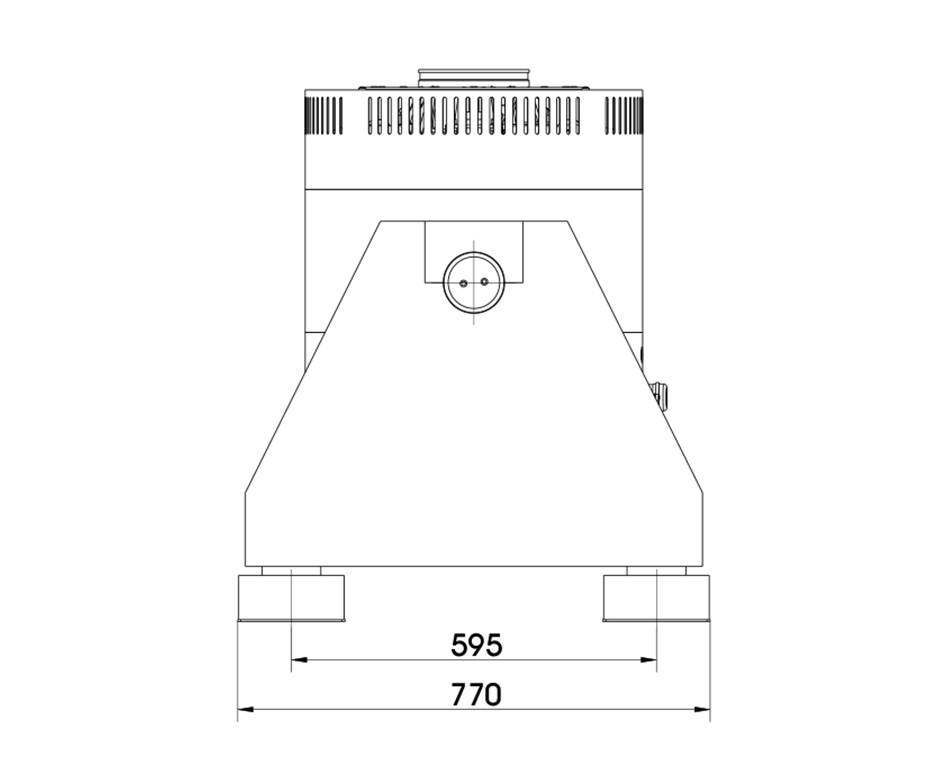

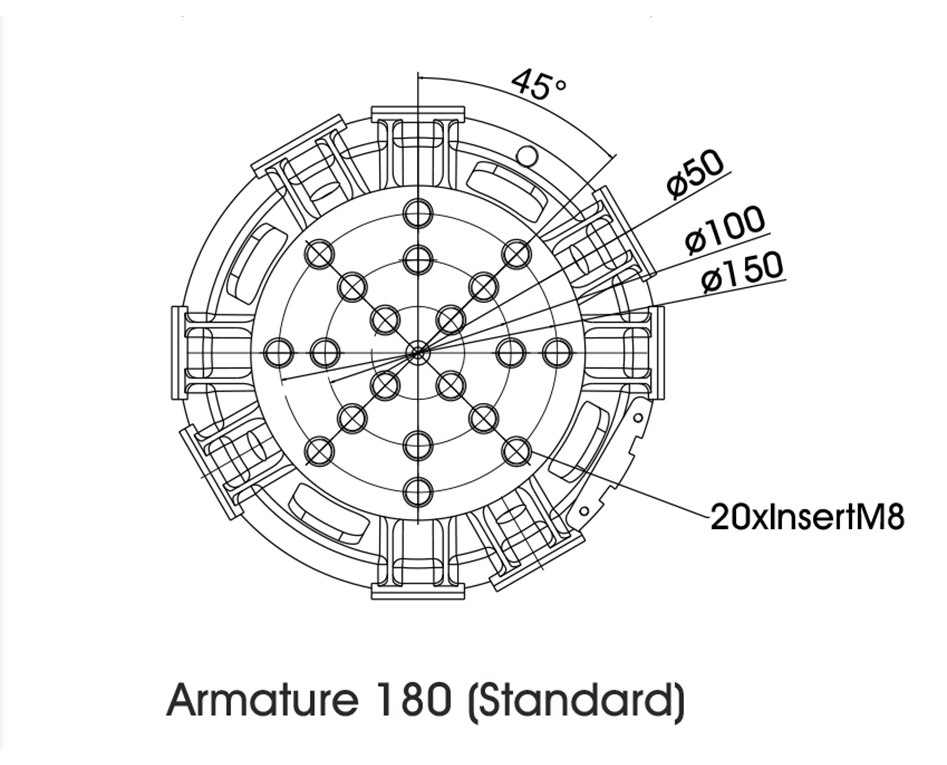

| Арматура | ∅180 мм |
Виброустановка TV 56263/LS-180 состоит из вибростенда S 56263/LS-180, усилителя мощности A 1 02 1 011 и охлаждающего вентилятора TB 9 FUK. Стандартная рама виброгенератора оснащена резиновыми виброизоляторами, заполненными воздухом.
Задание и контроль параметров вибрации осуществляется с помощью контроллера ZET 028. Сигнал с выхода контроллера (генератора) поступает на вход вибростенда через усилитель мощности. Датчики, установленные на вибростенде подключаются ко входам контроллера. Управление измерениями осуществляется с помощью программ ZETLAB VIBRO. Для проведения модального анализа и построения ударного спектра применяется программа Модальный анализ.
Дополнительная комплектация может включать ПО «Визуализация испытаний в SCADA ZETVIEW».
Состав виброиспытательной системы
на базе вибростенда TV 56263/LS-180
Базовая комплектация
| Наименование | Назначение | Количество |
|---|---|---|
| Вибратор S 56263/LS-180 | имитация вибрационных воздействий | 1 шт. |
| Усилитель A 1 02 1 011 | усиление входного сигнала до необходимого уровня | 1 шт. |
| Охлаждающий вентилятор TB 9 FUK | 1 шт. | |
| Компрессор | для накачки пневматической подушки внутри стенда, которая поддерживает шток | 1 шт. |
| Глушитель TB 9-SI | подавление шумов охлаждающей системы вибростенда (опционально) | 1 шт. |
| Акустический кожух TB 9-AE | подавление шумов охлаждающей системы вибростенда (опционально) | 1 шт. |
| Система управления виброиспытаниями ZET 024 | контроллер для задания параметров вибрации и анализа сигналов с датчиков | 1 шт. |
| Вибропреобразователи ВС 111 | контроль параметров вибрации | от 4 шт. |
| Аксессуары: магнитный крепёж АМ 50 крепёжный магнит АМ 51 восковая мастика AW01 комплект крепёжных приспособлений комплект для изоляции датчиков | для крепления акселерометров измерение вибрации в трех взаимно перпендикулярных направлениях крепление акселерометров на немагнитные поверхности для установки датчиков на вибростенд для развязки электропроводящих поверхностей | от 4 шт. от 1 шт. от 4 шт. 1 шт. 1 шт. |
| УСЛУГИ | — | |
| Обучение | обучение персонала заказчика | 10 % от стоимости системы |
| Пуско-наладочные работы | проведение пуско-наладочных работ по месту эксплуатации | 15 — 20 % от стоимости системы |
| Проведение аттестации | аттестация оборудования проводится с привлечением ФГБУ «ГНМЦ» Минобороны России | по запросу |
| Аттестационные грузы | разработка конструкторской документации для изготовления аттестационных грузов для вибростендов | по запросу |
| Расширительный стол | для расширения возможностей вибростендов | по запросу |
